三、示例程序使用指南

4 示例程序使用指南&功能演示

4.1 实时预览与录制 (evs_live_player)

4.1.1 功能说明

evs_live_player 是最基础的示例程序，提供两个核心功能：

  1. 实时预览：在屏幕上显示事件相机捕获的画面
  2. 数据录制：将事件数据保存为 RAW8 格式文件

4.1.2 使用前准备

确保：

  • ✓ EVS 相机已正确连接
  • ✓ 显示器已连接（用于预览）

4.1.3 使用说明

先进入到工程目录，赋予程序可执行权限后查看可用的传感器：

cd /app/cdev_demo/sample_evs/evs_mode_release/sample/01_evs_live_player/
chmod +x evs_live_player.RAW8
sudo ./evs_live_player -s

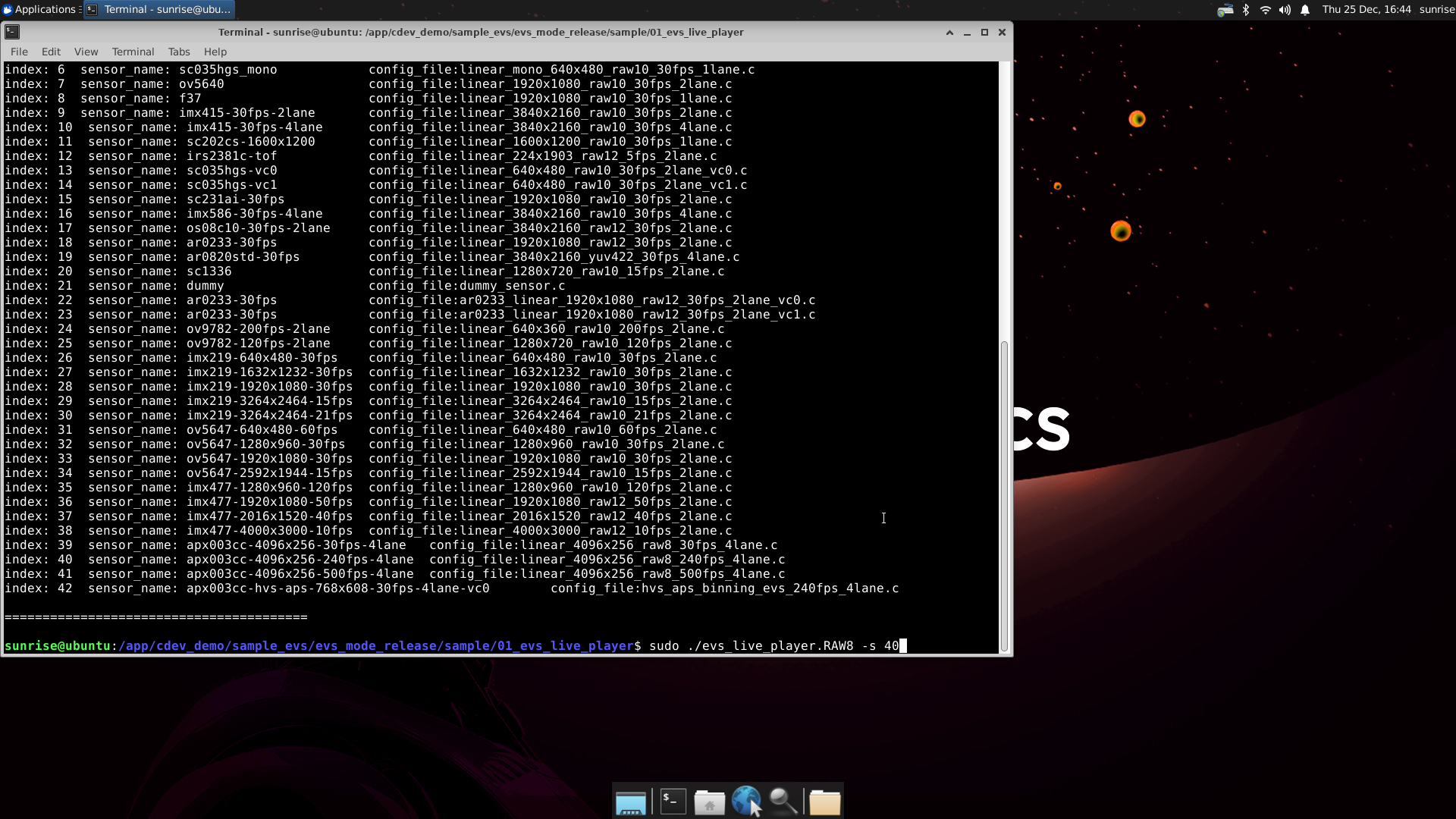

传感器列表

注意目前只适配了apx003c-4096x256-240fps-4line这组配置文件，这里选择索引40执行

执行后：

  1. 程序启动，打开相机
  2. 弹出预览窗口显示实时画面

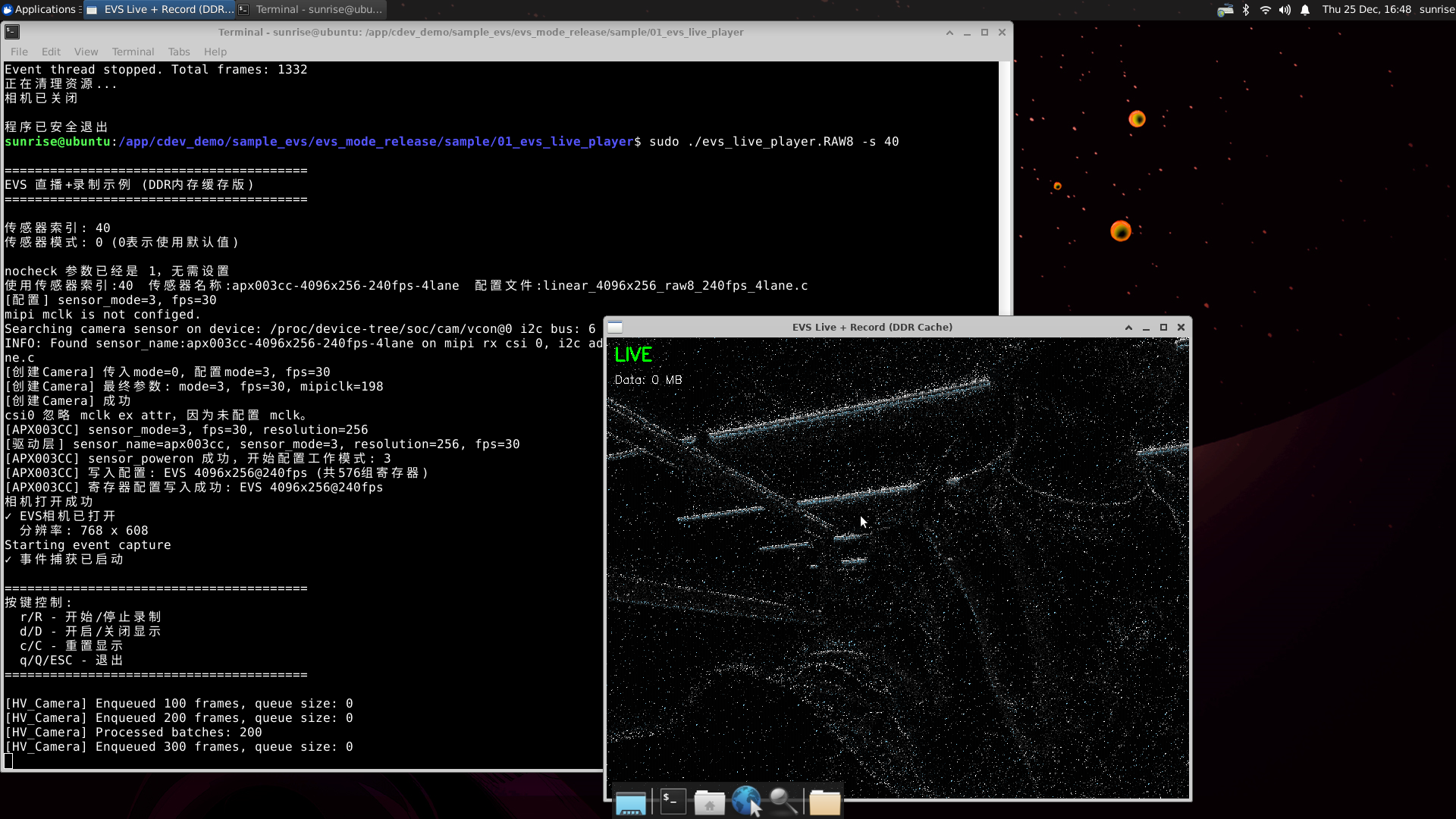

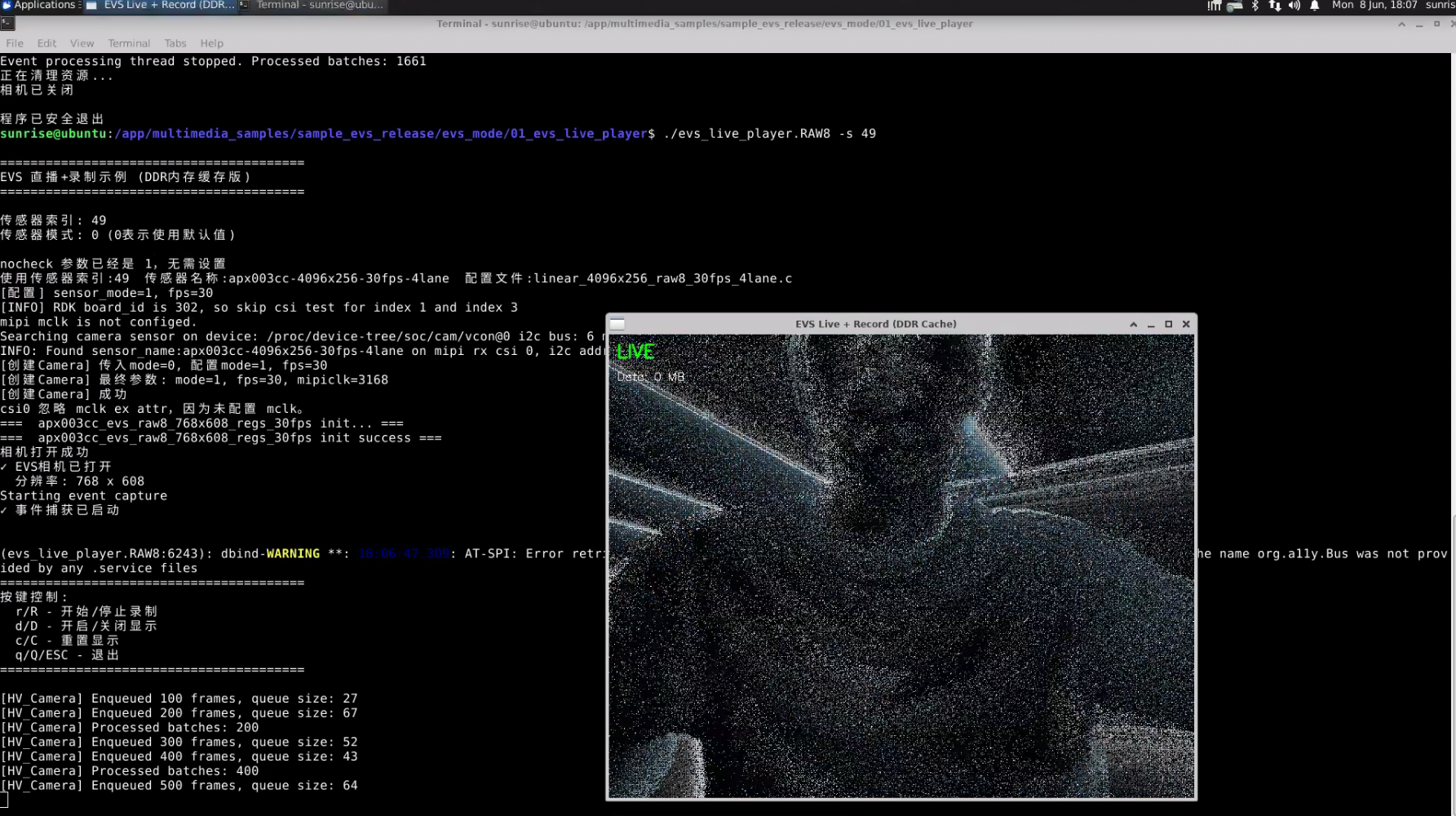

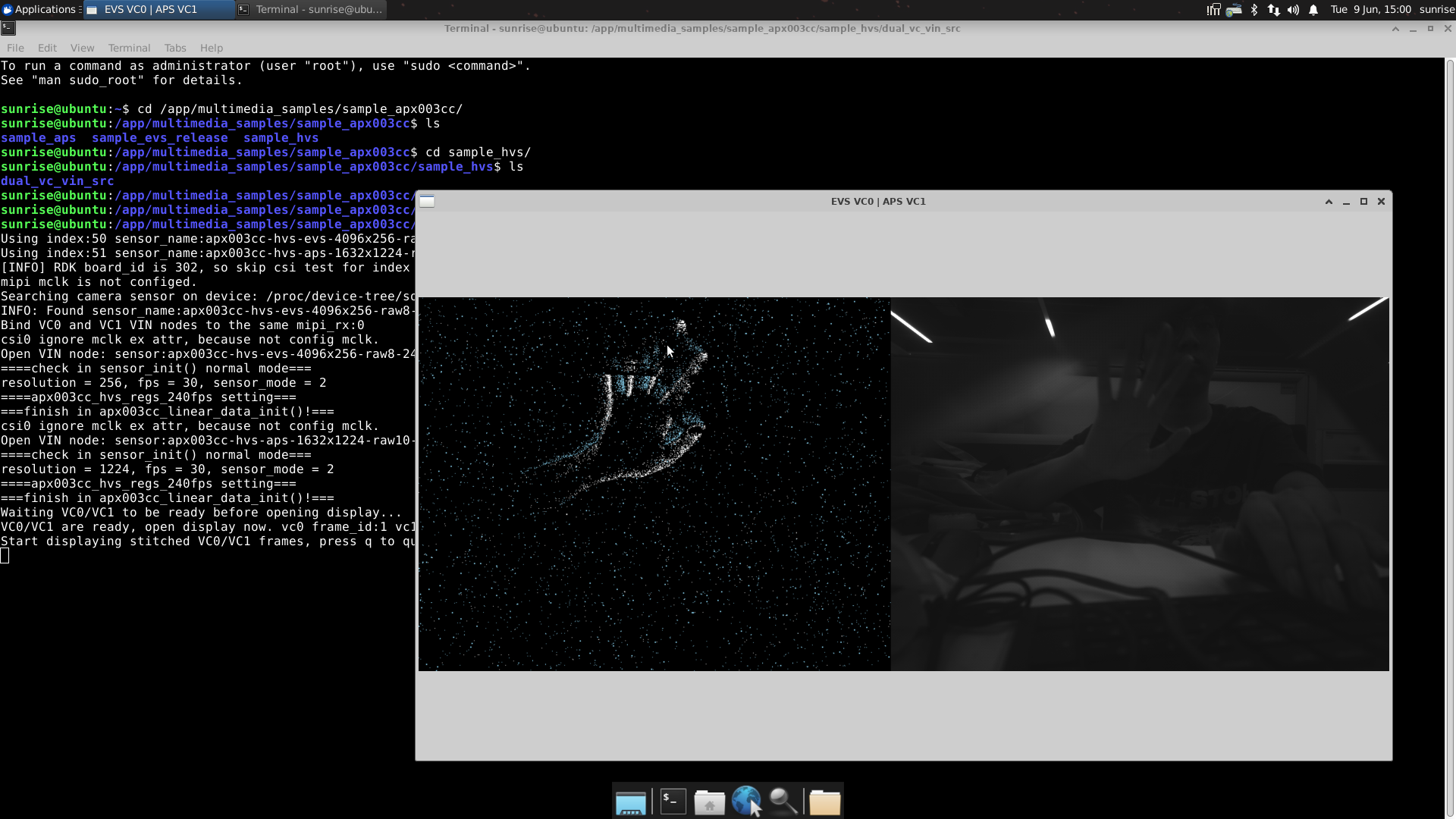

实时预览窗口

如果需要进行录制，可以通过快捷键r切换录制开关，数据会写入到内存中，录制结束后写到SD卡中

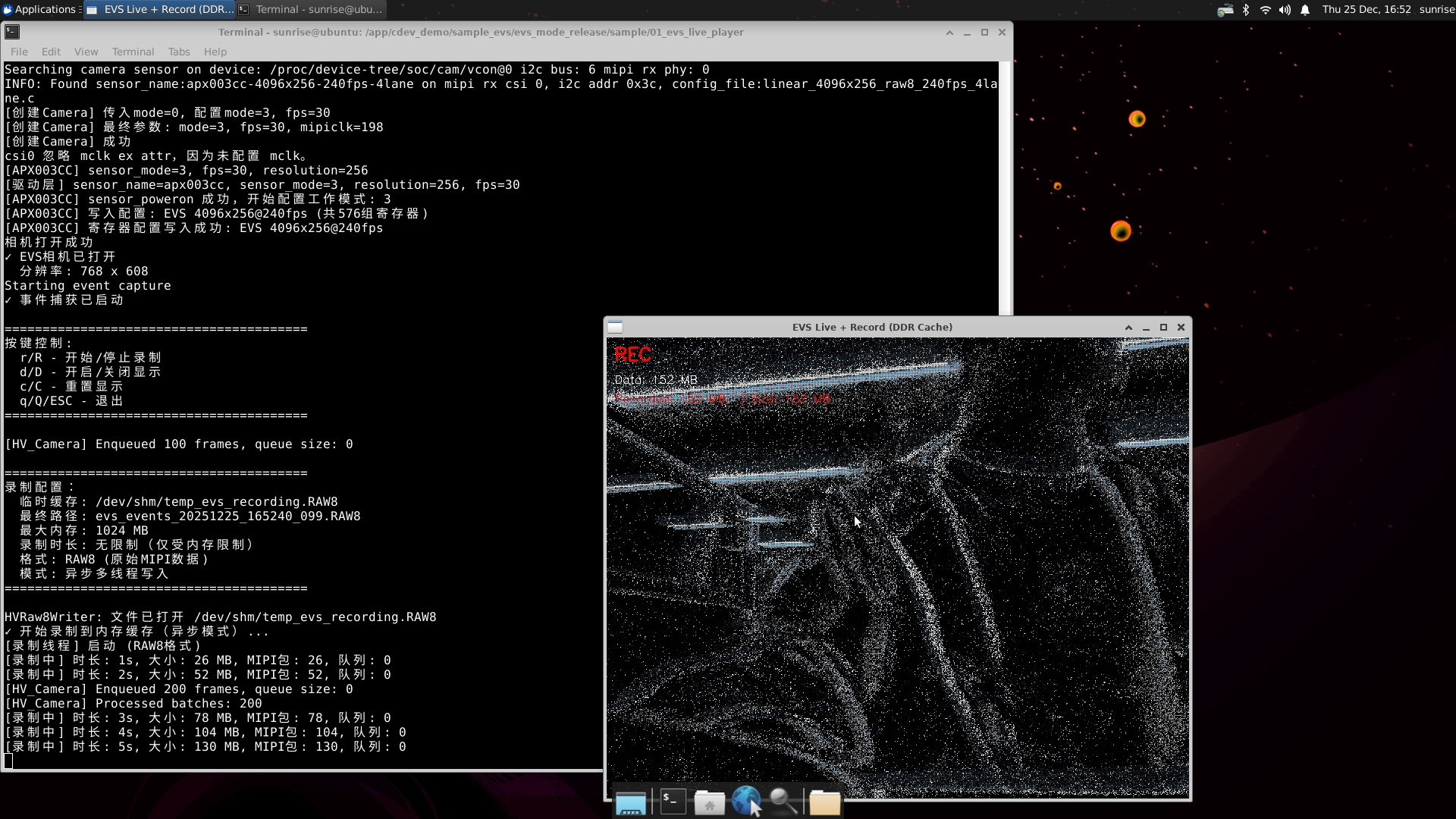

录制过程

录制结束以后，文件会自动命名并保存到当前目录。

注意

模块内部集成加密芯片，本程序只适用于 shimeta 的 evs 模块。

4.1.4 FAQ

这里解释一下为什么要先把数据写入到内存中：

由于RDKX5并没有集成EMMC存储，只配备了4/8G可选的DDR4内存，系统文件都存储在SD卡中，大部分的SD卡在非连续文件读写的时的速度都不高，加上SD卡的质量参差不齐，而EVS相机的一大特点就是高帧率，虽然数据量不大，但是耐不住帧率高,笔者了解到国产的EVS相机传感器帧率最大已经达到了64K！

我们再对使用的SD卡和板卡自带的DDR进行读写速度测试，笔者使用的SD卡测试结果如下：

SD卡写入测试（12MB/S）：

dd if=/dev/zero of=/tmp/test_write bs=1M count=256 conv=fdatasync

SD卡读取测试（24MB/S）：

fio --name=read_test --ioengine=sync --rw=read --bs=1M --size=256M --numjobs=1 --filename=/tmp/test_write

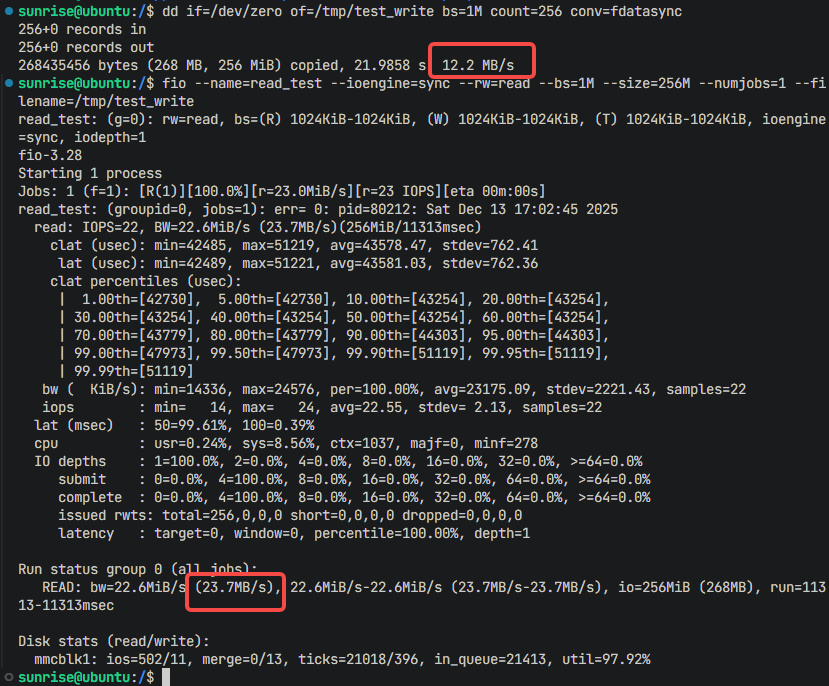

SD卡读写速度测试

内存读写速度测试（写765MB/S ； 读 1.7GB/S）

写入测试：

dd if=/dev/zero of=/dev/shm/memtest bs=1M count=1024 conv=fdatasync

读取测试：

dd if=/dev/shm/memtest of=/dev/null bs=1M count=1024

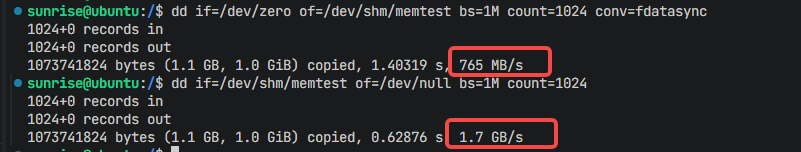

内存读写速度测试

实测发现两者的速度差距快达到100倍了！ 高帧率时开启录制，SD卡的读写速度就明显吃力了，把数据暂存到内存也是无奈之举。

4.2 格式转换工具

4.2.1 RAW8 转 EVT2 (raw8_to_evt2)

为什么需要转换？

虽然说RDKX5宣传有10T的算力，但这一块的算力主要集中于BPU，而我们解码主要使用CPU资源 经过实测，将原始mipi数据包进行解码并实时显示，CPU无法完成如此大算力的计算，大于120FPS时画面出现明显卡顿。 为了显示的实时性，我们只对每个mipi包第一个完整帧进行解码显示。录制时，剩下的原始数据直接保存到内存用于后续解码。 那为什么不对原始数据包直接进行分析，而是先转换成EVT2格式呢？ 而EVT2 格式是Metavision SDK 标准格式，可以兼容我们的windows上位机软件和Ubuntu上的完整算法库，所有提供了保存的原始数据转换成EVT2格式的中间过程。

使用方法：

cd /app/cdev_demo/sample_evs/evs_mode_release/sample/02_raw8_to_evt2/
chmod +x raw8_to_evt2

# 转换后的文件直接生成在当前目录
./raw8_to_evt2 /userdata/hand_wave.RAW8

# 指定转换后的文件到指定目录
./raw8_to_evt2 /userdata/hand_wave.RAW8 /userdata/output.raw

转换过程：

RAW8转EVT2转换过程

4.2.2 EVT2 转 CSV (evt2_to_csv)

为什么转换为 CSV？

CSV 是通用的表格格式，便于：

  • 在 Excel 中查看和分析
  • 使用 Python/MATLAB 进行数据处理
  • 可视化工具绘图

CSV 文件格式：

x,y,polarity,timestamp
352,240,1,1234567890
120,180,0,1234567920
425,305,1,1234568100
...
列名含义取值范围
x横坐标0-767
y纵坐标0-607
polarity极性0（变暗）或 1（变亮）
timestamp时间戳微秒

使用方法：

cd /app/cdev_demo/sample_evs/evs_mode_release/sample/02_evt2_to_csv
chmod +x evt2_to_csv

# 转换后的文件直接生成在当前目录
./evt2_to_csv /userdata/hand_wave.raw

# 指定转换后的文件到指定目录
./evt2_to_csv /userdata/hand_wave.raw /userdata/events.csv

EVT2转CSV转换过程

转换后的文本文件可以直接打开查看

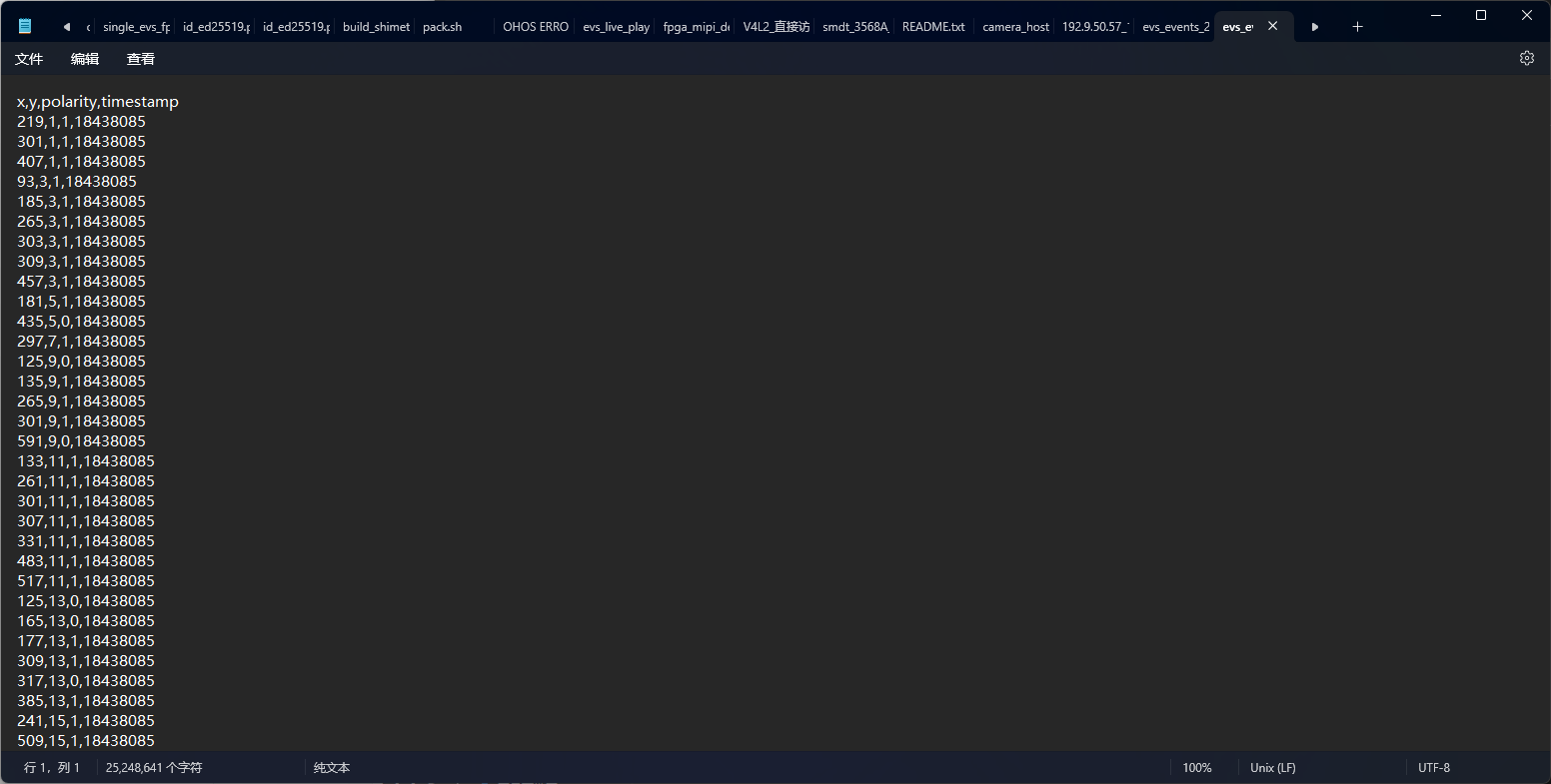

CSV文件内容

注意，不要轻易打开长时间录制的转换文件，几百MB的纯txt文件，电脑不好的话大概率宕机了

4.3 录制文件回放 (evs_recode_player)

4.3.1 功能说明

evs_recode_player 用于回放录制的事件数据，支持变速播放（x1, x1/2, x1/8）

4.3.2 使用方法

cd /app/cdev_demo/sample_evs/evs_mode_release/sample/04_evs_recode_player

# 播放 EVT2 格式文件
./evs_recode_player /userdata/hand_wave.raw

4.3.3 使用说明

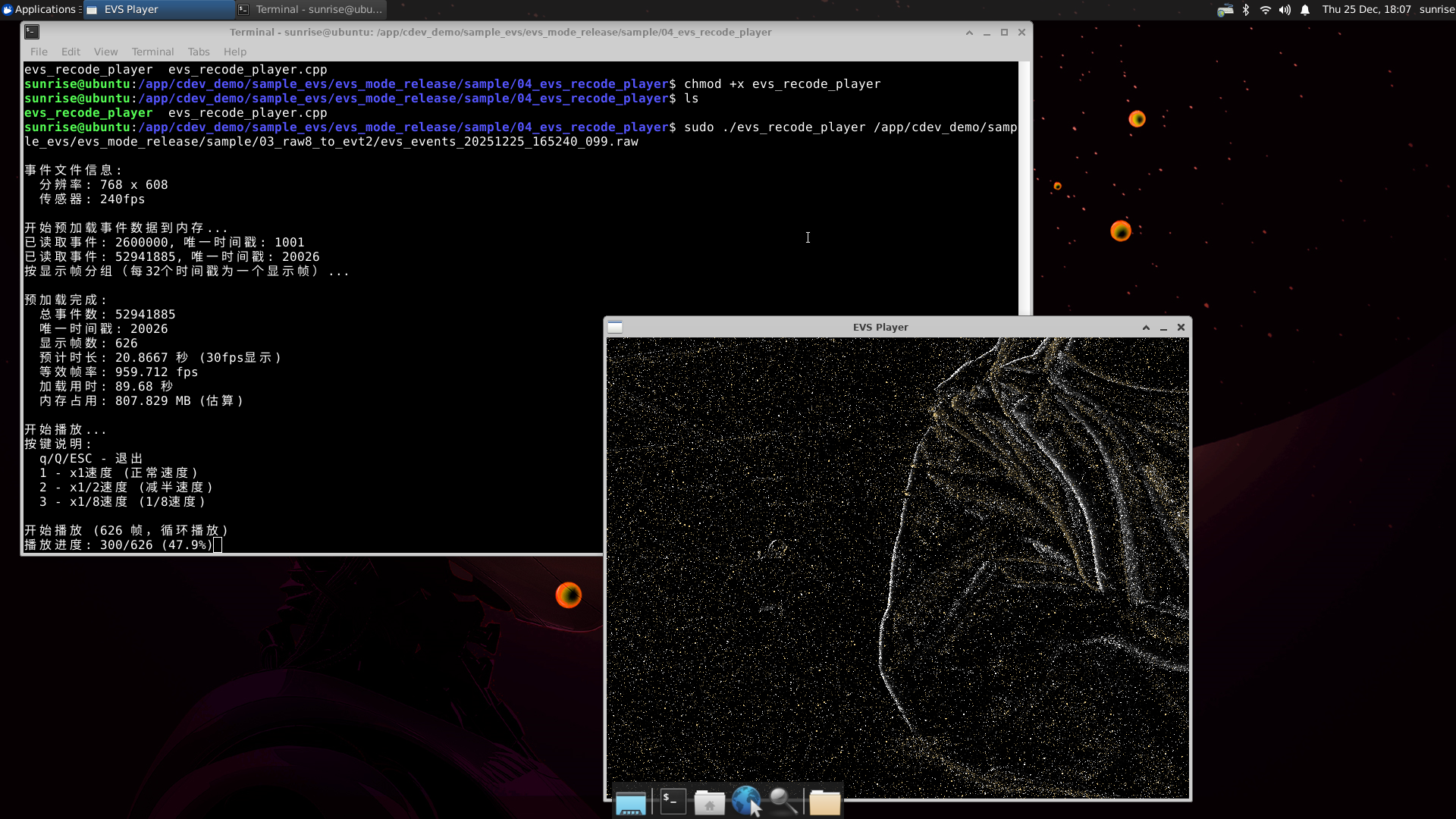

回放窗口

画面循环播放，按快捷键1 正常倍速播放 ，2以1/2速度播放 ， 3以1/8速度播放
