03-MultiVision Studio 介绍

1.简介

MultiVision Studio 是一款由ShiMetaPi开发的图形化工具，专为视觉融合相机（RGB+EVS）设计，支持可视化、配置和分析基于图像和事件的视觉数据的多功能软件。

2.驱动安装

【安装准备】

• 确保事件相机通过USB3.0接口与计算机连接。
• 启动设备电源，等待系统识别硬件。

【驱动驱动】

• 运行 USB Function Filesystem安装程序，自动完成驱动部署。
• 若驱动未自动安装，重启计算机并进入禁用驱动程序强制签名模式：

• 设置→更新与安全→恢复→立即重启→疑难解答→高级选项→启动设置→禁用驱动程序签名强制

【验证安装】

• 打开设备管理器，确认 USB Function Filesystem显示为已启用状态。

---

3.MultiVision Studio功能

3-1 使用须知

由于现有的EVS相机几乎都不在Windows下进行开发，目前还有很多功能在Windows环境下并没有集成。本软件主要实现的功能是相机原始数据的实时预览以及回放，并提供了一个EVT2转CSV可视化文本的工具。如果您有更高的开发要求，强烈建议移步我们的Linux SDK进行开发。相应录制的.raw文件也可以在本软件中进行回放。

3-2 软件的基本使用

1. 获取完整的程序文件夹

解压前请先关闭杀毒软件。

2. 运行程序

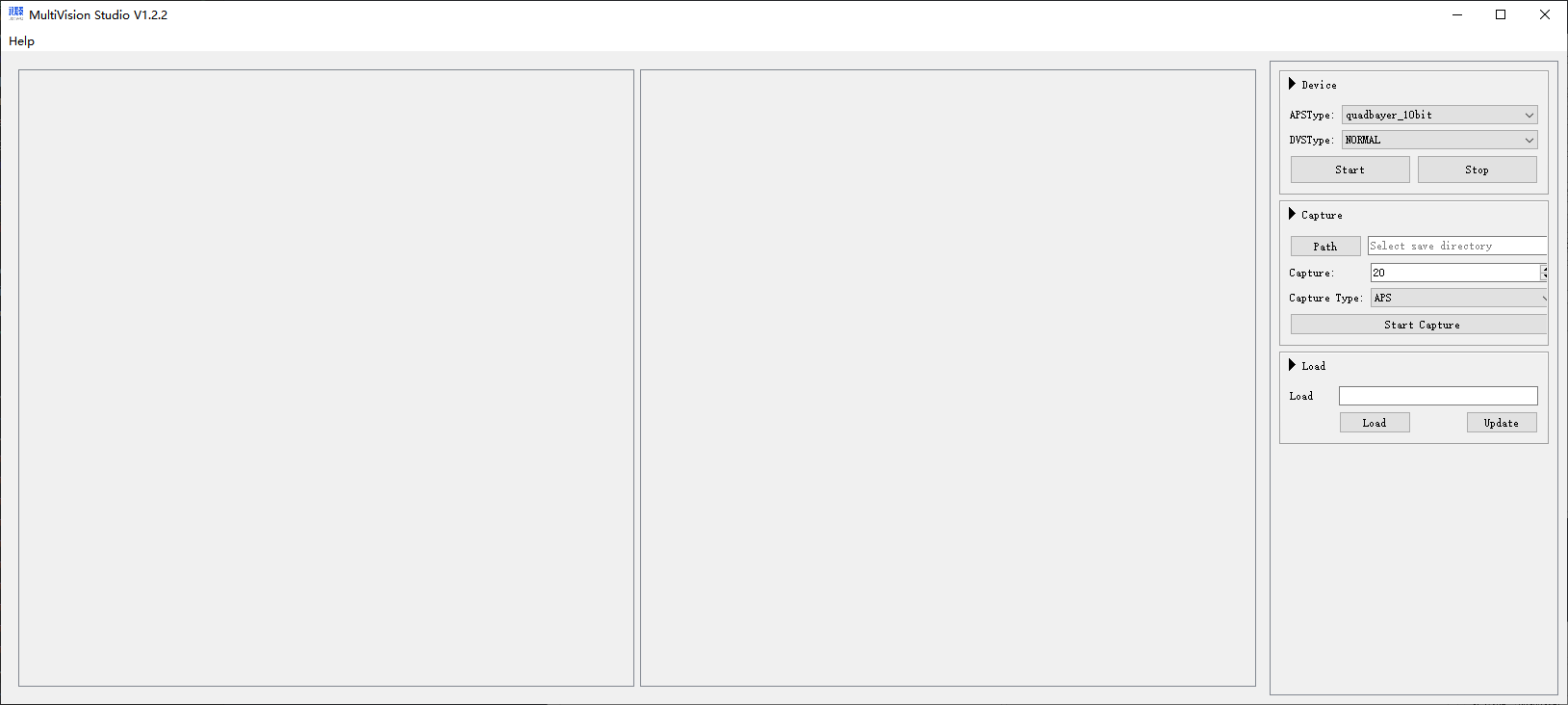

3. 应用界面

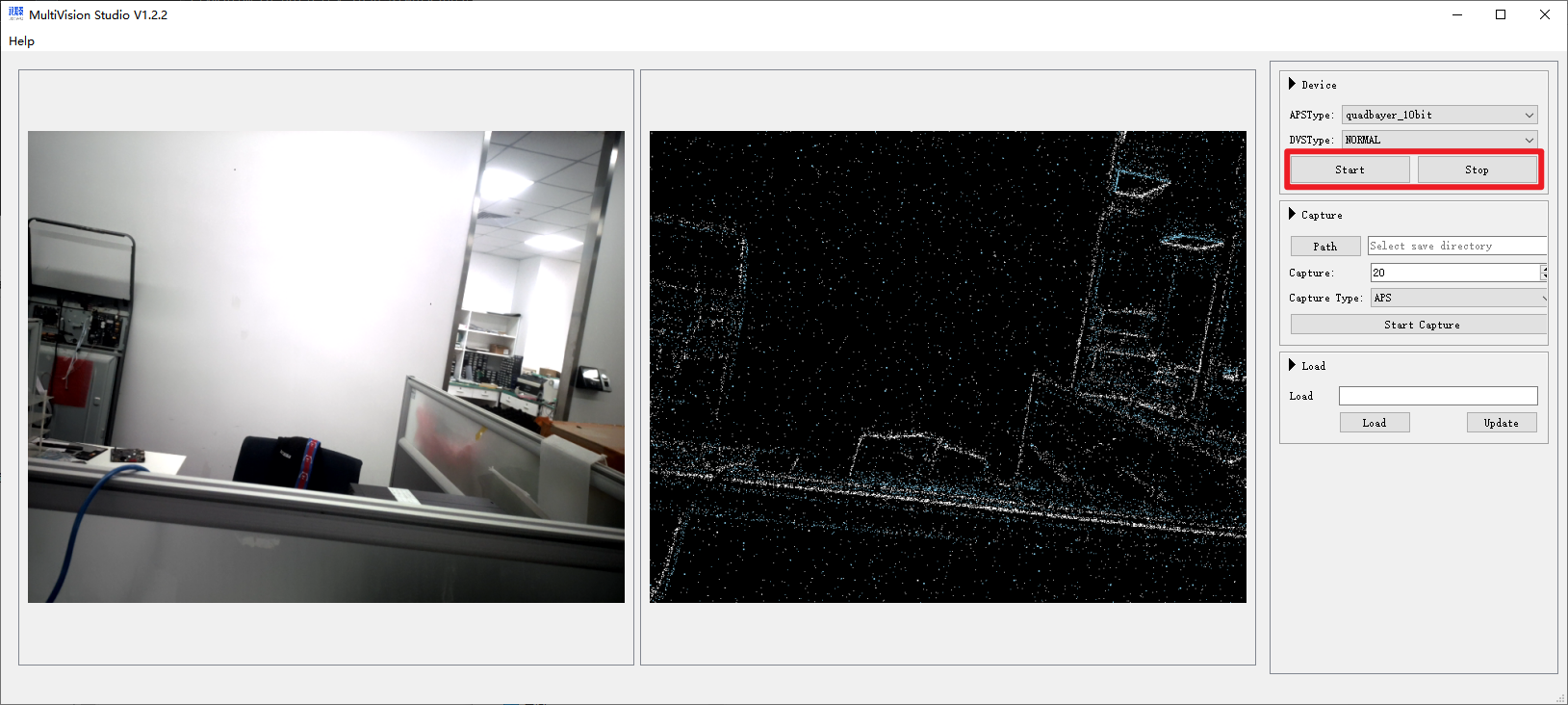

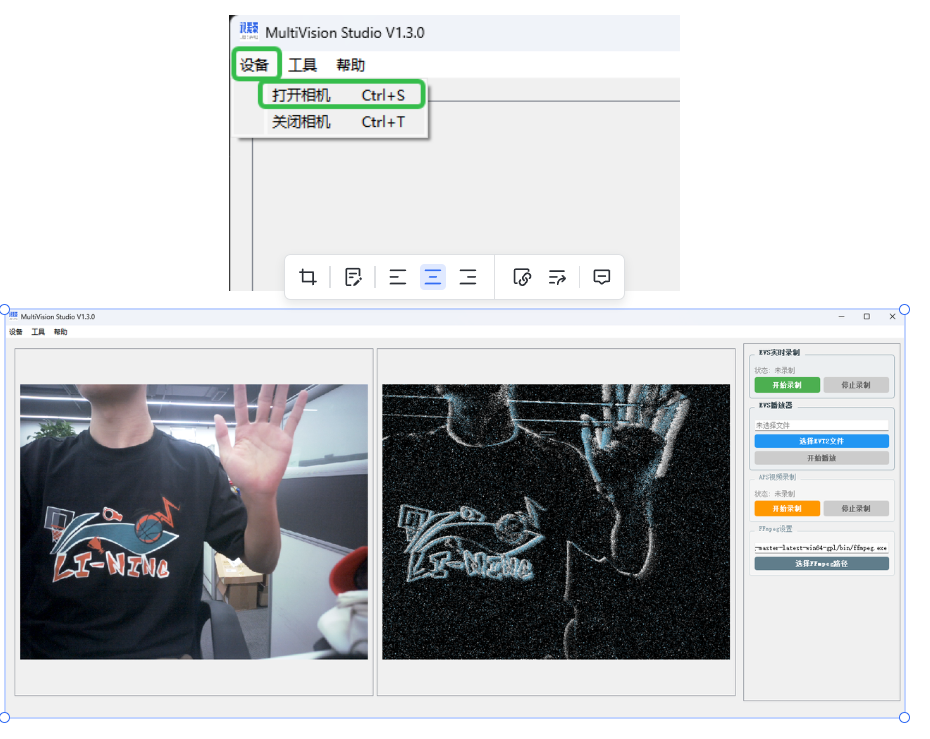

左上角点击设备可以打开实时预览，或使用快捷键 Ctrl + S。

---

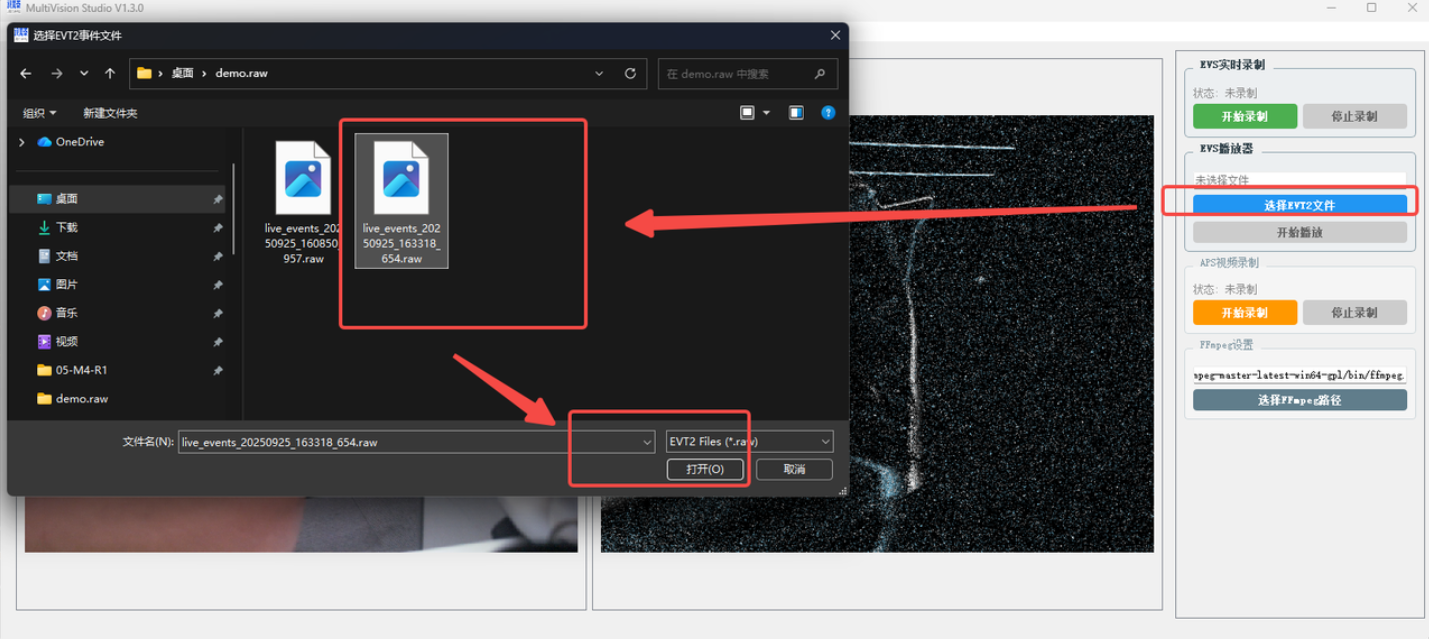

3-3 EVS回放功能

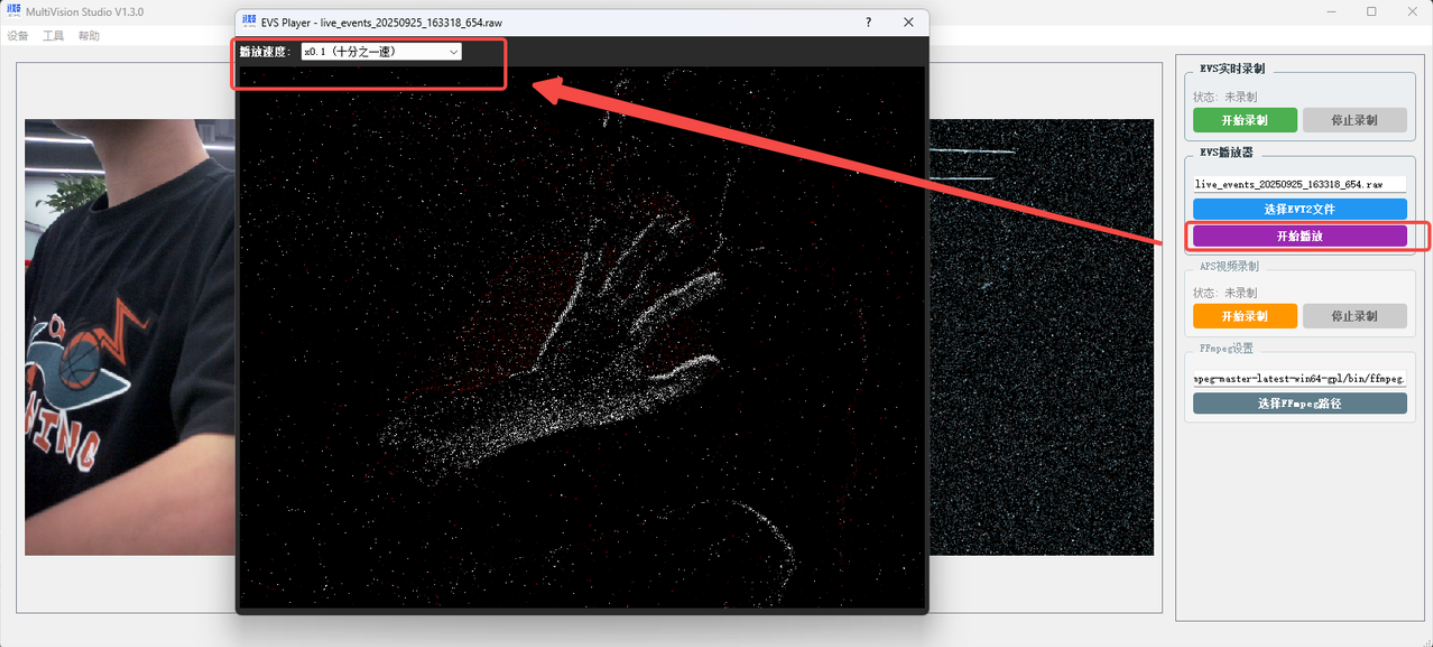

选择需要播放的.raw文件后，点击开始播放，播放窗口可以调整播放速度。

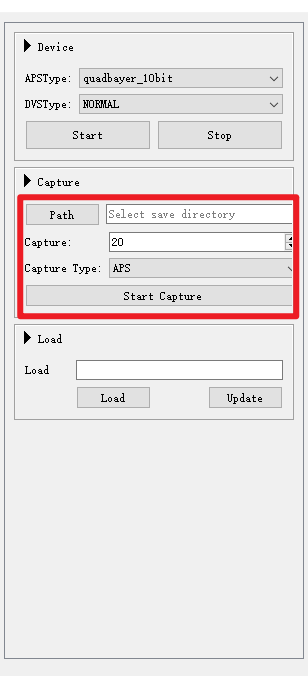

3-4 EVS录制功能

注意

使用录制功能前，请确认使用USB3.0以上协议，否则会产生丢帧，导致回放时速度偏快。

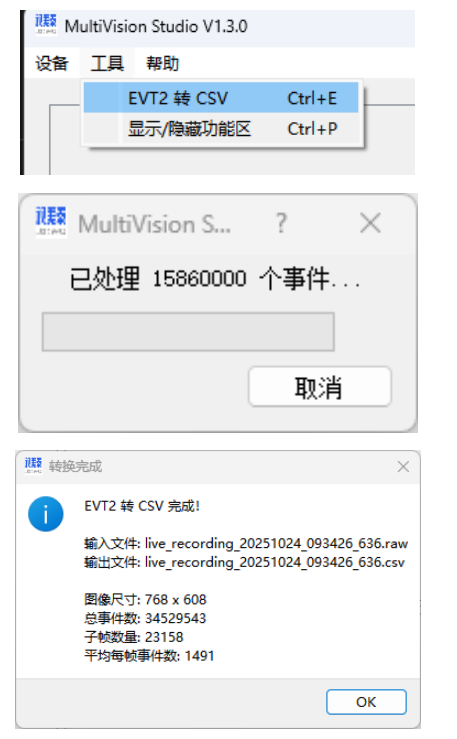

3-5 EVS数据可视化工具

选择录制好的EVT2（.raw）文件，通过工具可以把录制的每一个EVS像素点在对应时间戳下的坐标和极性导出。将录制的EVS图像用于自己的项目时，可以帮助大家用于数据分析。

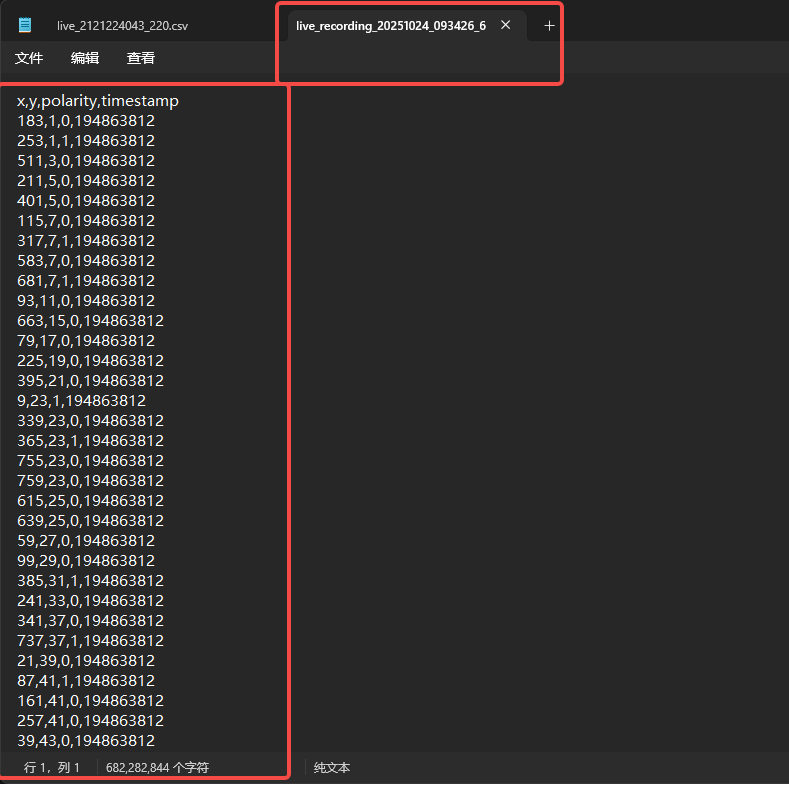

转换完成后，会在保存的EVS文件的同级目录下生成一个庞大的CSV文本文件，是将原始二进制文件转化成 x y p t 的格式。

3-6 APS图像帧录制

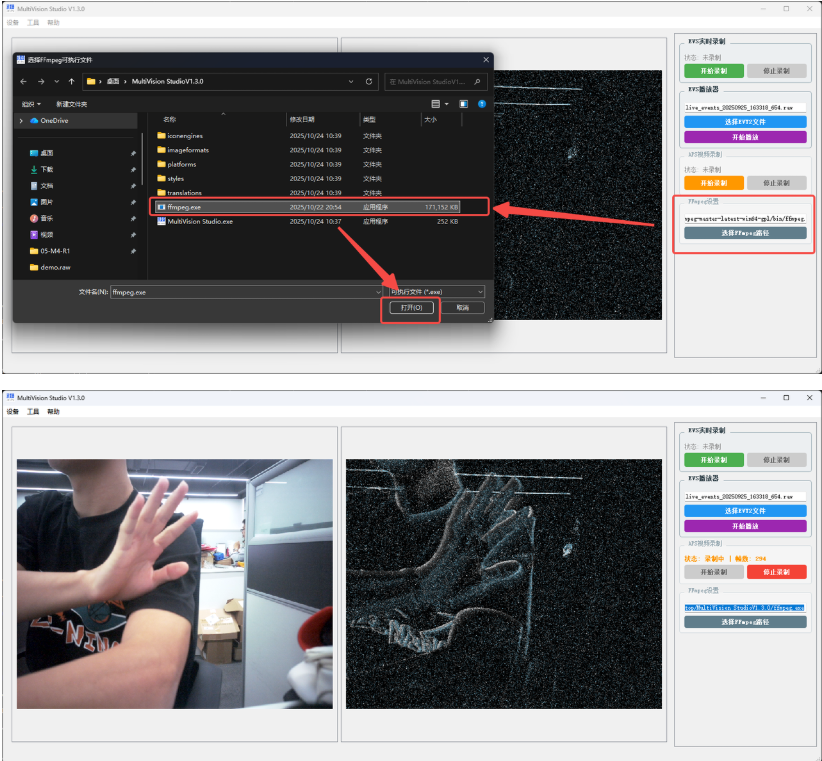

如果需要把捕获的图像帧用于效果预览，我们为大家准备了ffmpeg工具。先选择本软件压缩包中的ffmpeg路径，录制完成后，按照提示打开终端并把目录粘贴进去运行即可生成图片帧对应的MP4格式的视频。

详细步骤如下：

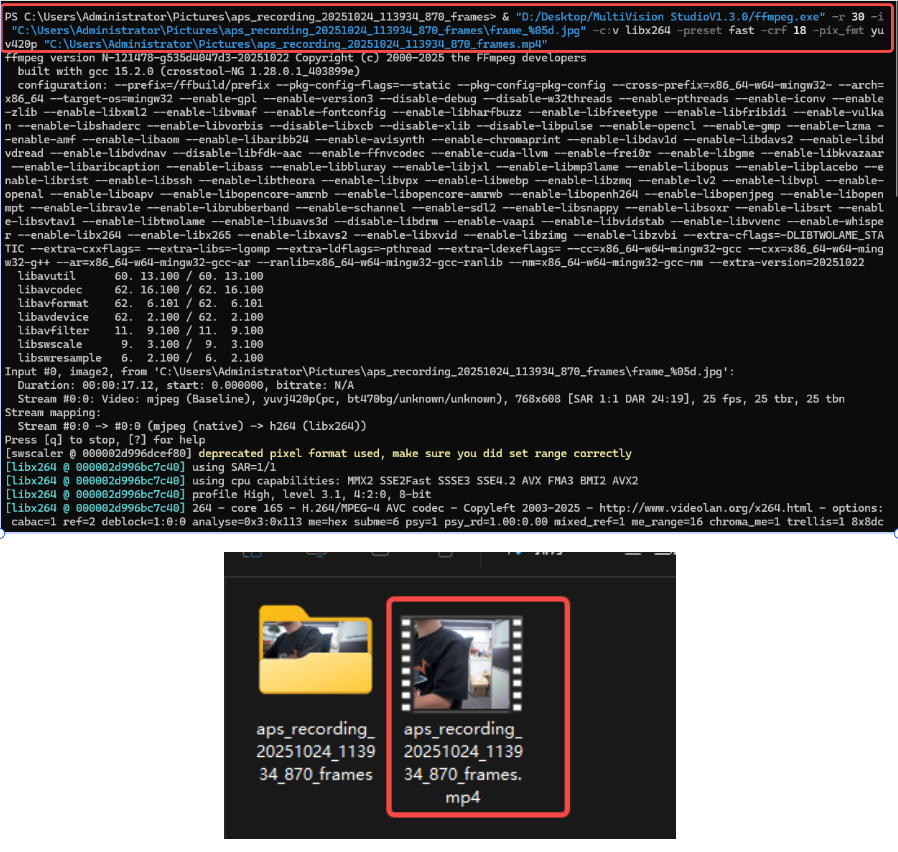

在终端右键粘贴复制好的内容，回车。

会在工程捕获的图片帧文件夹同级目录生成一个转换好的MP4视频。
