ARM与FPGA通讯

1 硬件接口介绍

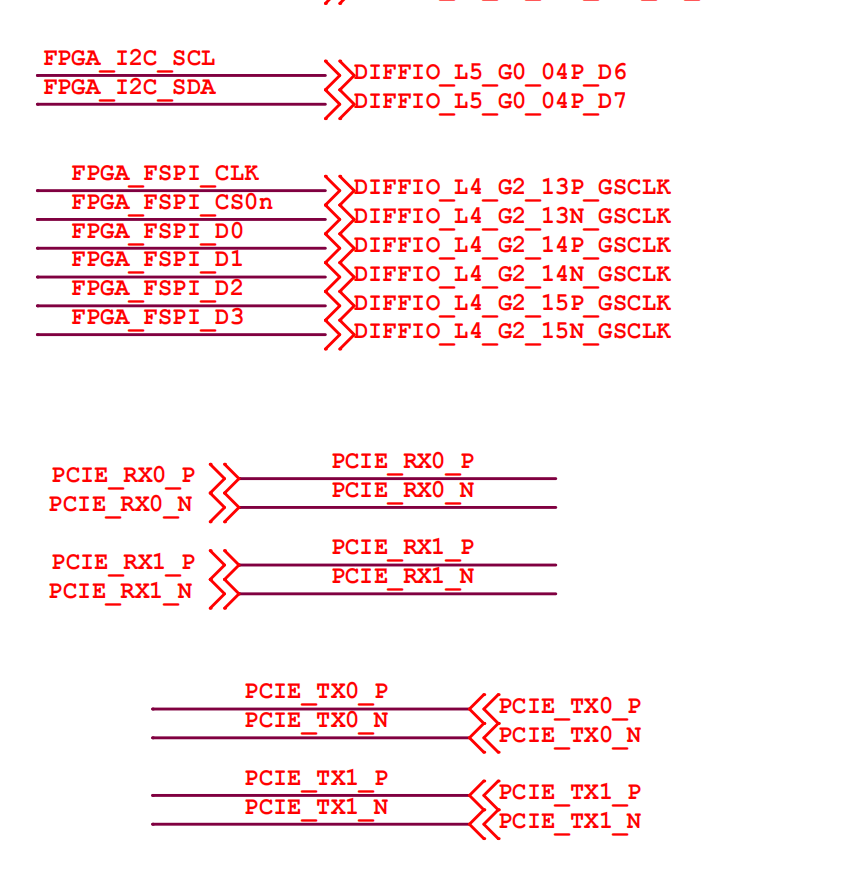

FPGA与RK通信的接口有三种，分别为IIC、FSPI、PCIE。原理图如下所示:

2 IIC通信

在IIC通信中，FPGA作为从机，其设备地址为0x66。

目前代码中定义了三个寄存器地址为0x00、0x01、0x02。其中0x02为只读寄存器

对于0x00寄存器可以测试读写数据是否正确，例如写1，读出来也是1即通信正常。

i2cdetect -r -y -a 0

可以看到I2C总线上有个0x66的地址。

i2cset -r -y -a 0 0x66 0x00 0x40

执行完该命令后，就会往0x00寄存器写入0x40。

此时输入命令 i2cdump -f -y -a 0 0x66

该命令会列出0x66所有寄存器的值，可以看到寄存器0x00的值已经为刚才写入的0x40。

i2cget -f -y -a 0 0x66 0x00

读取寄存器0x00的值，可以看到读出了0x40，和写入的值一致。

0x01寄存器可以控制led的状态,输入以下命令:

i2cset -f -y -a 0 0x66 0x01 0x01

此时底板的LED点亮。

输入以下命令:

i2cset -f -y -a 0 0x66 0x01 0x00

此时底板的LED熄灭。

i2cset -f -y -a 0 0x66 0x01 0x03

此时底板两个LED均点亮。

因为代码中是将该寄存器的低2bit赋值给LED，所以只有在低2bit为1时才能点亮LED。至此，IIC读写通信正常。

3 FSPI通信

FPGA与RK之间通过FSPI进行交互，FPGA会有个RAM用来缓存数据，实现读写回环。

首先加载驱动:

insmod smdt_spi_controller.ko

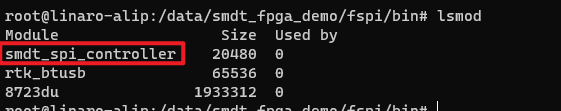

之后输入命令: lsmod

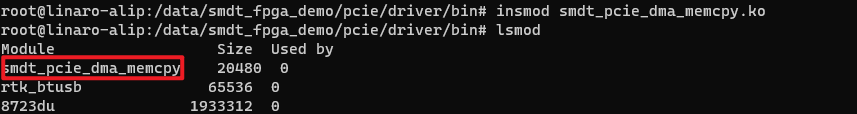

出现上方红框的字样则表示驱动加载成功。

目录切换道smdt_spi_rw的可执行程序的文件夹下,之后输入命令:

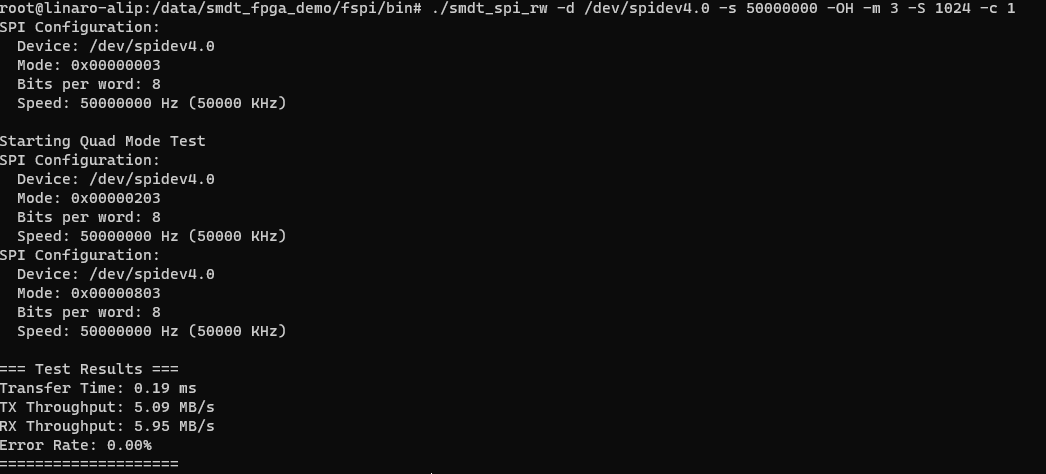

./smdt_spi_rw -d /dev/spidev4.0 -s 50000000 -OH -m 3 -S 1024 -c 1

Byte error rate为0则表示通信正常，数据读写无误。

其中 -s 为设置通信频率,50MHZ。

-m 表示选择模式:1为单线模式，2为双线模式，3为四线模式。

-s 表示选择的传输大小，这里是1024，由于FPGA的ram深度设置为2048，因此一旦传输超过2048的话会出现byte error。

-c 表示传输次数，1表示传输1次。

4 PCIE通信

相关文件路径

smdt_fpga_dma_memcpy_demo项目目录路径：
01-开发资料(百度云盘) -> 05-开发资料 -> 01-Linux系统 -> linux_demo -> smdt_fpga_dma_memcpy_demo

【基于上面项目路径】
FPGA固化文件路径： fpga_sfc -> dram_pcie_pg2l50h.sfc
smdt_fpga_dma_memcpy_demo可执行文件路径： bin -> smdt_dma_memcpy_demo

4.1 固化FPGA程序

FPGA端需要先固化PCIe的工程，因为RK在上电期间只会识别一次PCIe设备，所以要确保在RK启动起来前FPGA已经加载好PCIe的程序，否则会导致识别失败。

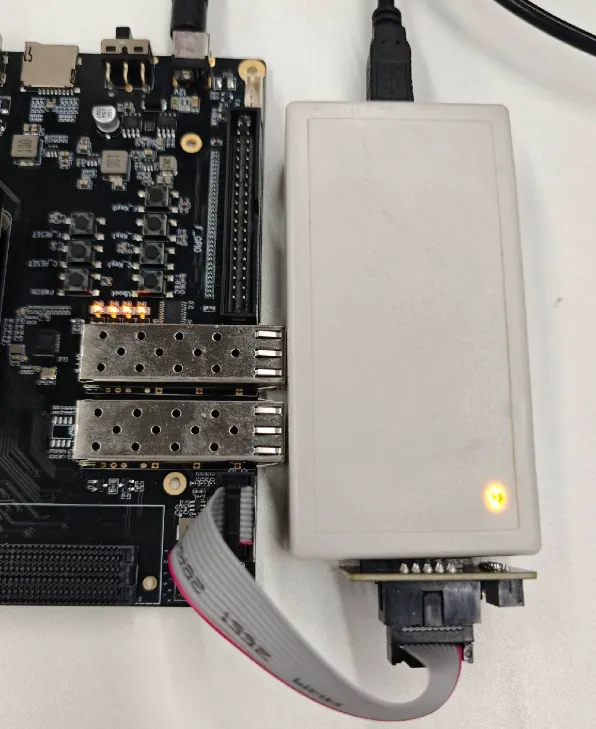

1）连接好FGPA的USB下载器。

注意

将USB插入电脑的USB口后下载器亮红灯，板子上电后下载器亮黄灯。

2）打开FPGA固化的软件。

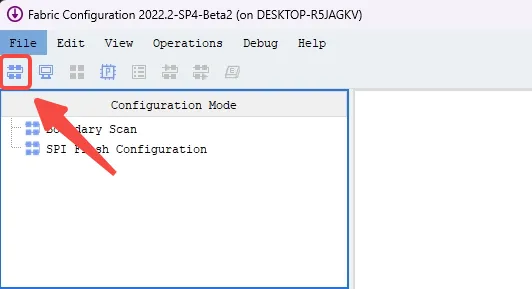

3）给开发板上电，然后点击软件中下图箭头指向的图标。

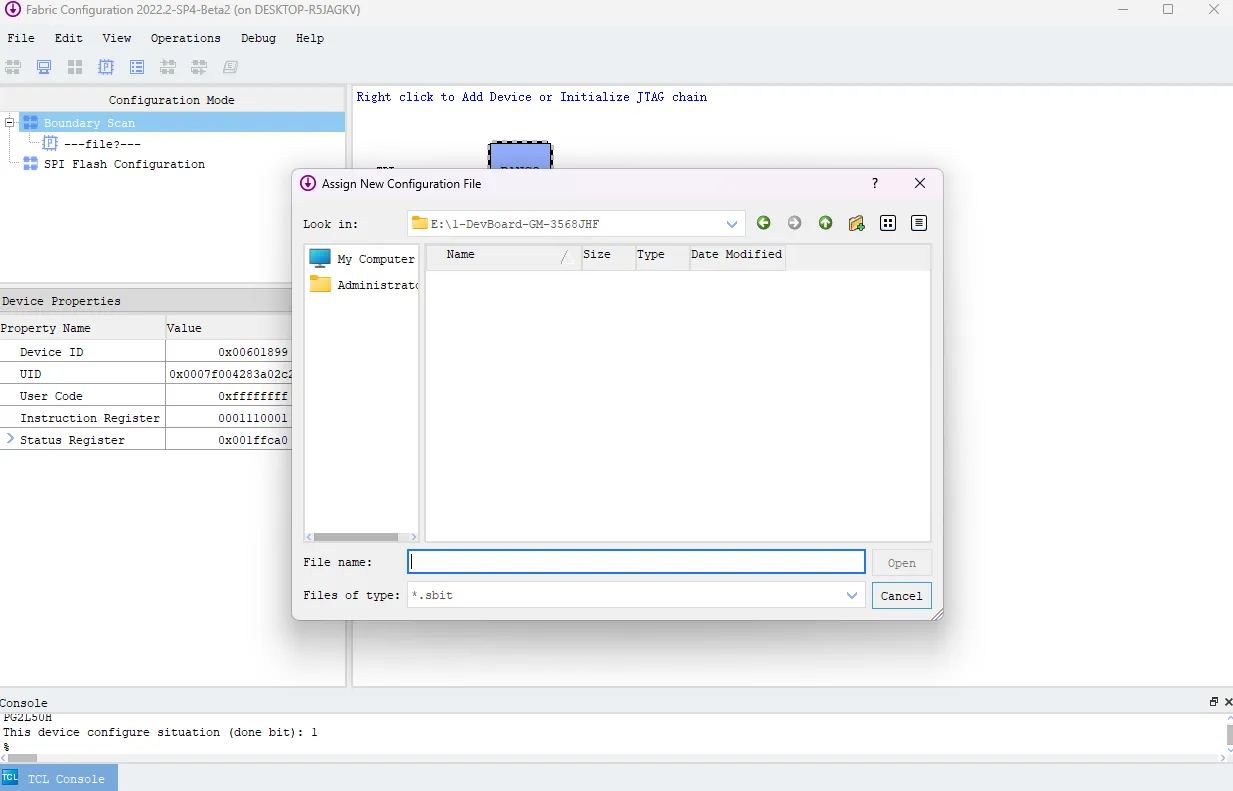

4）识别到设备会会跳出以下界面，关闭弹出窗口。

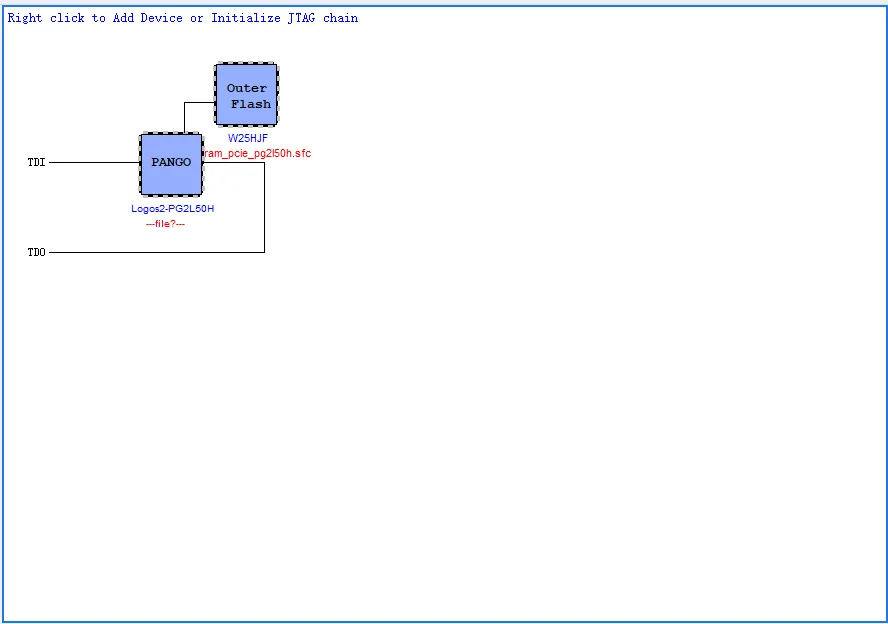

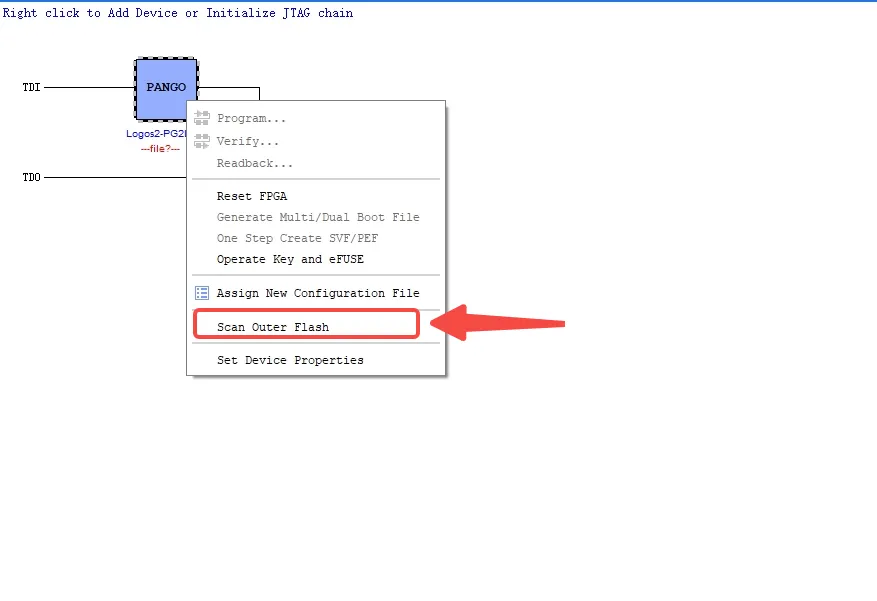

5）将鼠标移到芯片处，点击鼠标右键，然后选择下图箭头所指选项。

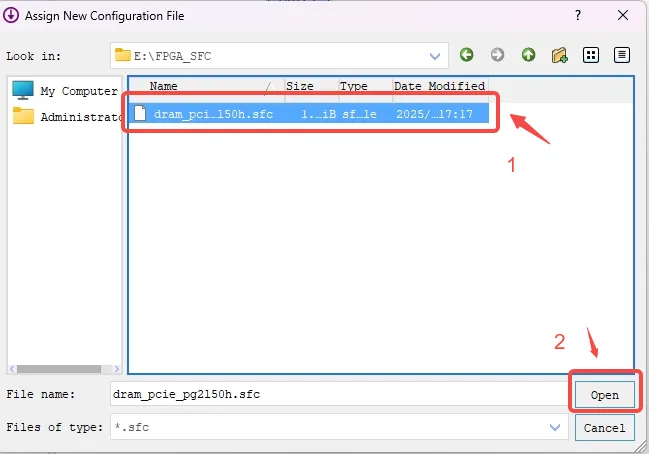

6）在弹出窗口中，选择我们所需要的 dram_pcie_pg2l50h.sfc，然后点击【Open】。

注意

sfc文件存放路径不要出现中文路径，否则会产生报错无法打开。

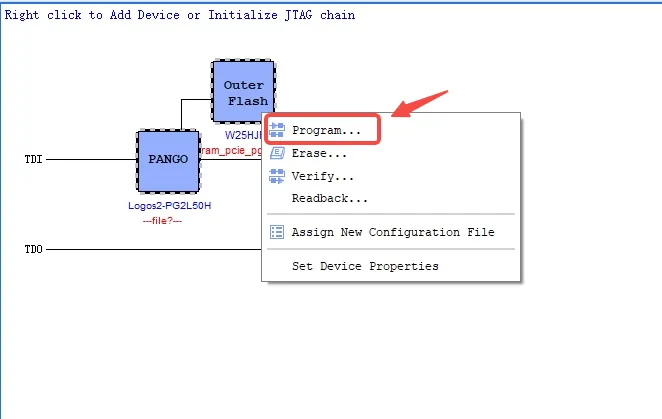

7）右键【Outer Flash】，选择下图箭头所指选项【Program】，就会将程序固化。

8）等待固化完成...

9）Console显示以下信息表示固化完成。

4.2 运行PCIE通信Demo

1）重启开发板。

2）在调试工具中输入下面指令，切换adb。

echo 1 > /sys/devices/platform/fe8a0000.usb2-phy/otg_mode
echo 2 > /sys/devices/platform/fe8a0000.usb2-phy/otg_mode
usbdevice start

实操效果如下：

3）打开 cmd 检查是否有 adb 设备。

adb devices

4）将 smdt_dma_memcpy_demo 通过adb push指令传入板卡中。

注意

案例将 smdt_dma_memcpy_demo 放在E盘中，打算传入板卡的data目录下。

adb push E:\smdt_dma_memcpy_demo /data/

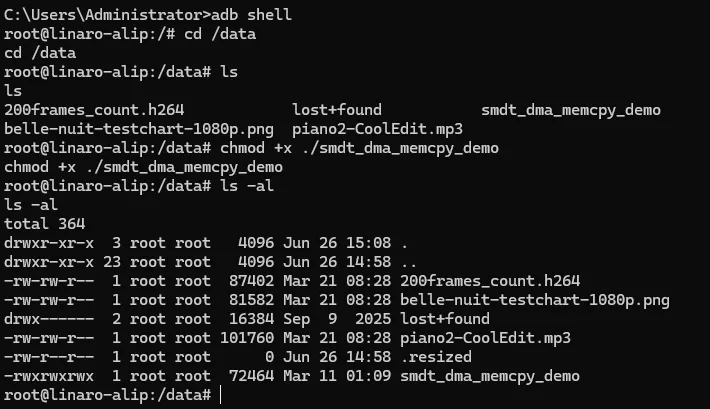

5）在板卡中查找是否有该文件，并增加可执行权限，在 cmd 中输入下面指令。

adb shell
cd /data
ls
chmod +x ./smdt_dma_memcpy_demo
ls -al

6）通过指令检查 PCIE 是否已经建链，以及是否产生 input_dev_demo。

lspci -vv
cat /proc/bus/input/devices | grep -i "Name=\"input_dev_demo\"" -A 8 -B 1

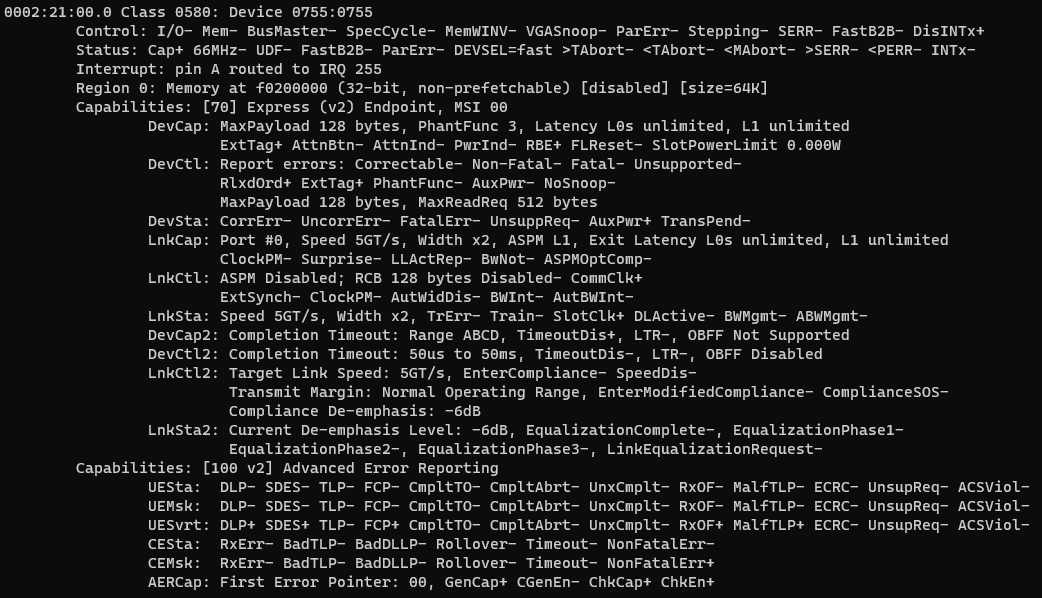

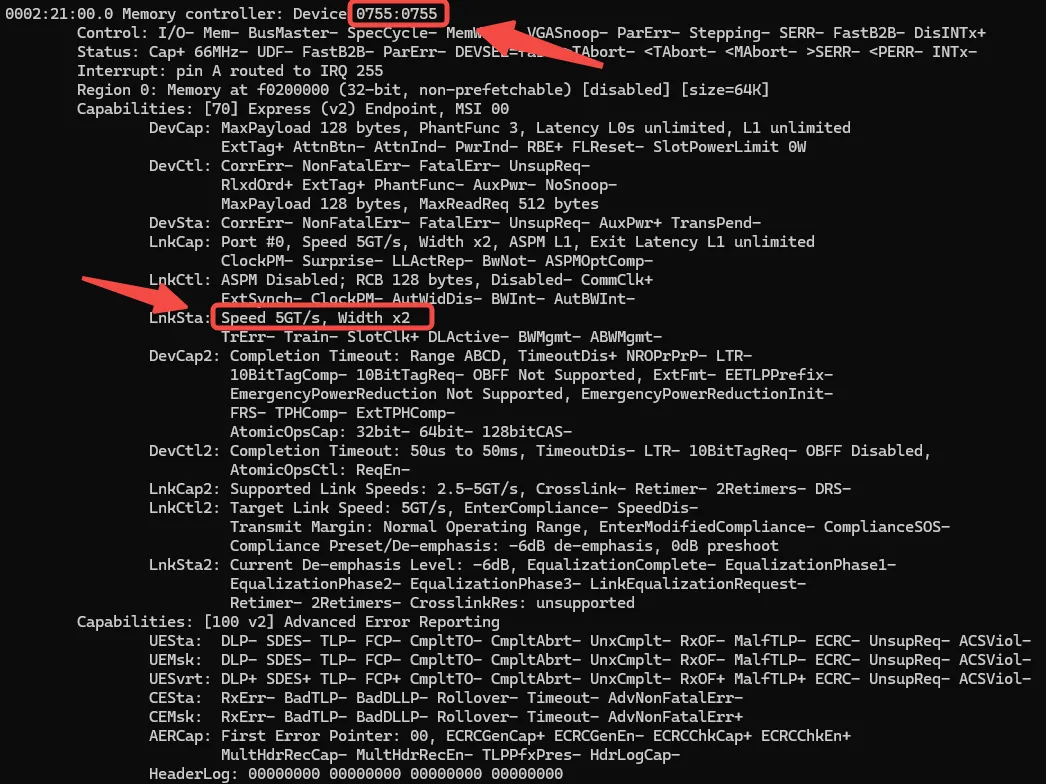

输入 lspci -vv 输出如下图，能显示出0755:0755且lnkSta状态正常，Speed 5GT/S，Widthx2，则表示PCIe已经建链，同样可以看到板子上的LED灯在快速闪烁。

注意

从下图还以看出 PCIe BAR空间映射到了0xf0200000 大小64KByte

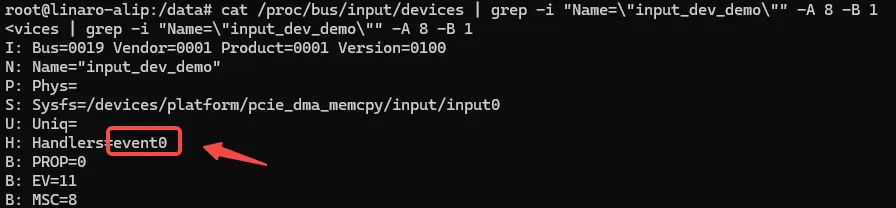

输入 cat /proc/bus/input/devices | grep -i "Name=\"input_dev_demo\"" -A 8 -B 1，输出如下图所示，案例中的 input_dev_demo 设备为 event0。

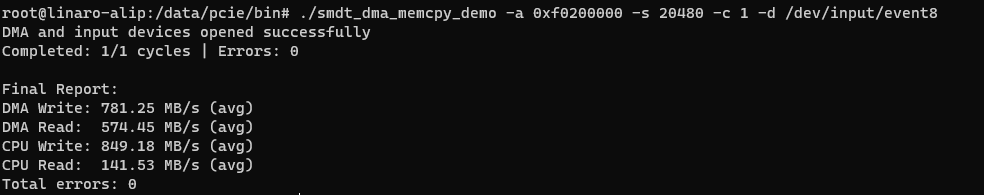

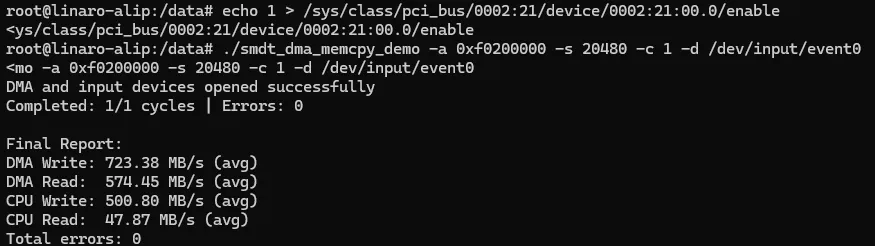

7）执行下面的指令，运行 PCIE 通信 Demo。

echo 1 > /sys/class/pci_bus/0002:21/device/0002:21:00.0/enable
./smdt_dma_memcpy_demo -a 0xf0200000 -s 20480 -c 1 -d /dev/input/event0

相关信息

读写均没有error则表示DMA交互正常。
-a 表示地址
-s 表示传输字节数
-c 表示传输次数
-d 表示设备路径
可以调节s和c来改变DMA传输的数据量。

4.3 源码解析

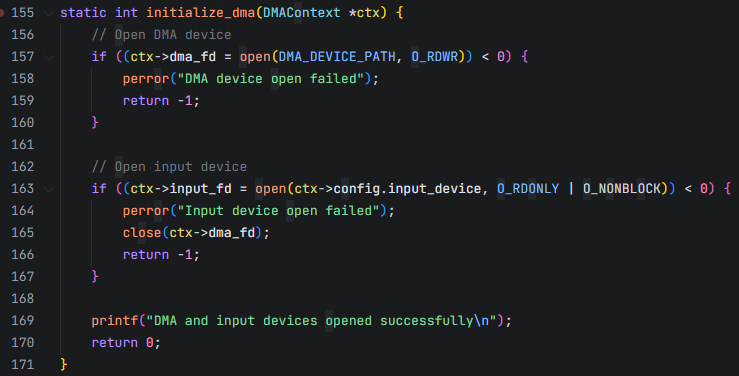

1️⃣ 打开设备节点

2️⃣ 写测试阶段代码解析（ARM -> FPGA）

相关信息

函数：static int perform_write_test(DMAContext *ctx, uint16_t *write_buf);
流程：ARM准备数据 → DMA设置 → 内存映射 → CPU拷贝 → DMA传输 → 等待完成

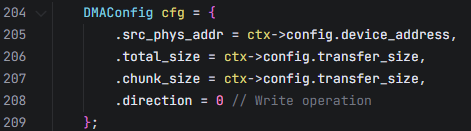

• DMA配置

• 建立DMA通道

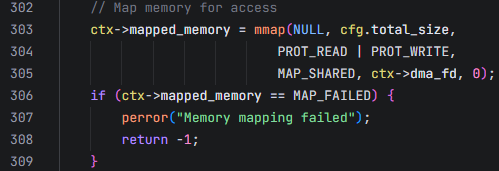

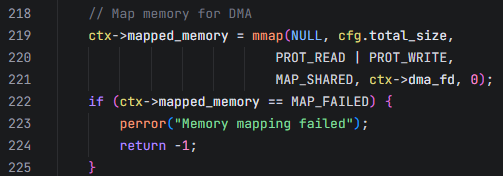

• 内存映射建立

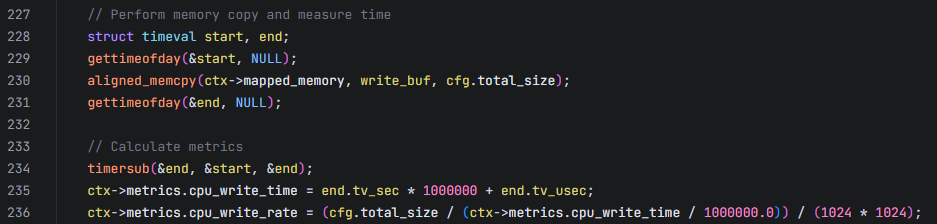

• CPU数据拷贝及性能测试

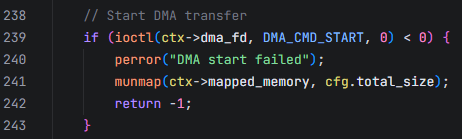

• 启动DMA

  通过 ioctl 函数启动 DMA，通过 PCIe 总线将数据搬运到 FPGA DRAM。

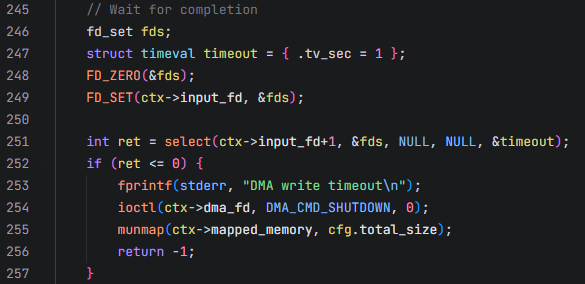

• 传输完成等待

  程序等待接收驱动上报的 input 事件。

• DMA传输性能指标获取

  程序接收驱动上报的 input 事件后，表示 DMA 传输完成，通过 ioctl 函数获取 DMA 搬运数据耗时，并计算 DMA 传输速率。

• 清理关闭

  1、清理内存映射
  2、关闭DMA传输并返回状态

3️⃣ 读测试阶段代码解析（FPGA -> ARM）

相关信息

函数：static int perform_read_test(DMAContext *ctx, uint16_t *write_buf, uint16_t *read_buf);
流程：DMA设置 → DMA传输启动 → 等待完成 → 内存映射 → CPU拷贝 → 数据验证

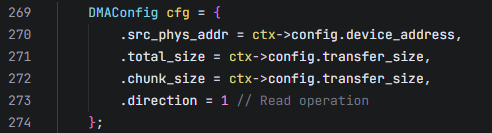

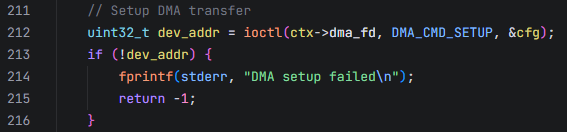

• DMA配置

• 建立DMA通道

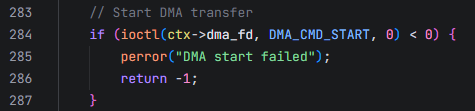

• 启动DMA

  通过 ioctl 函数启动 DMA，通过 PCIe 总线将 FPGA DRAM 数据搬运到驱动申请的连续内存空间（位于DDR） 。

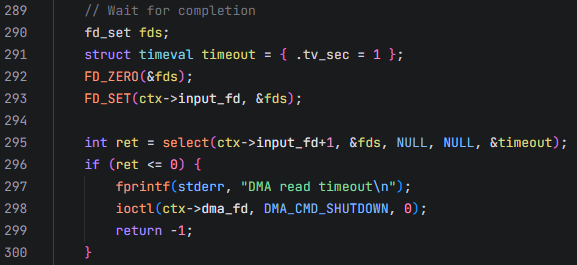

• FPGA数据传输等待

• 内存映射建立

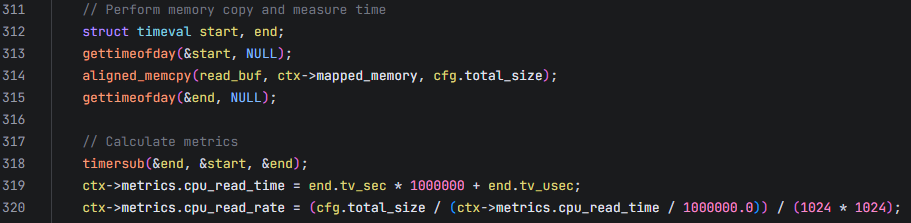

• 数据读取

  程序接收驱动上报input事件后，将数据从内核空间读取至用户空间。

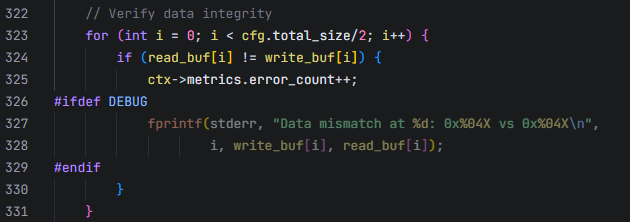

• 数据完整性验证

  校验数据是否与写入数据一致。

• DMA性能指标获取

  通过ioctl函数获取DMA搬运数据耗时，并计算DMA传输速率。

• 清理关闭

  1、清理内存映射
  2、关闭DMA传输并返回状态

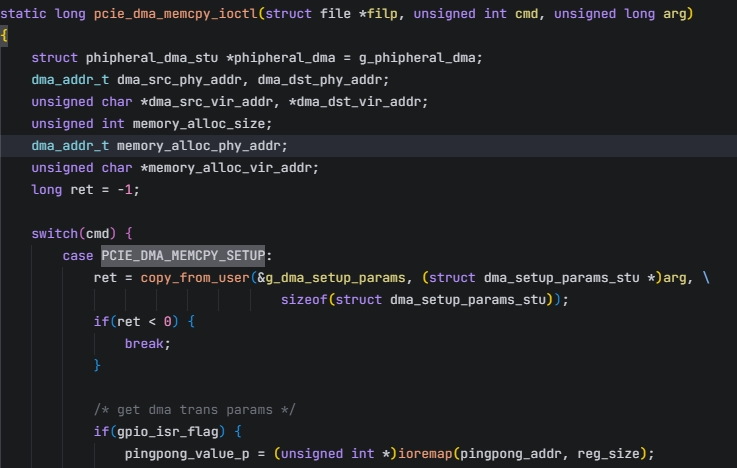

4.4 ioctl函数

具体实现代码可见内核源码中的smdt_pcie_dma_memcpy.c文件
部分代码如下：

具体文件路径

文件路径：SDK/kernel-6.1/drivers/pci/pcie/smdt_pcie_dma_memcpy.c

4.5 FPGA部分内容详解

PCIe通信测试中关于FPGA部分的内容，请参考：基于PCIe的DMA/PIO控制实验
