13 PN532 NFC读卡案例

1 案例简介

本案例旨在介绍如何通过 40PIN 树莓派接口使用 PN532 NFC 卡获取水滴卡 ID。

2 模块介绍

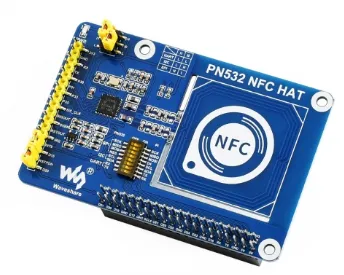

PN532 NFC HAT 是专为树莓派设计的 NFC 扩展板，采用PN532主控，同时支持I2C、SPI和串口通信，可以给树莓派扩展 NFC 通讯功能。

NFC_1

3 模式切换介绍

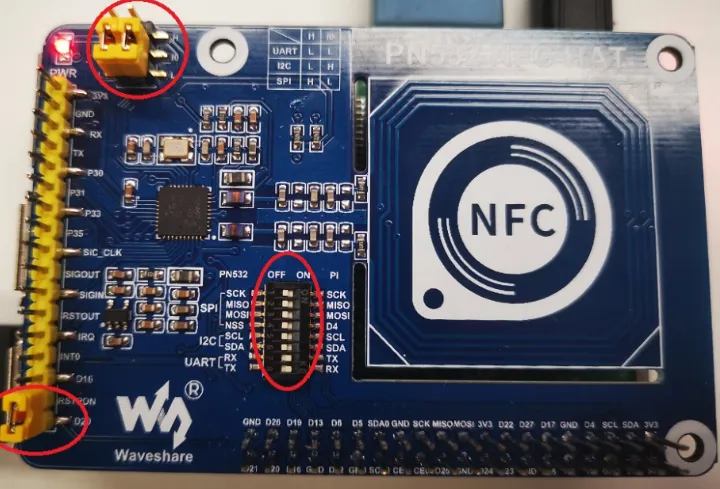

3.1 串口通信模式

使用跳线帽，把 I0 设置为 L，l1 设置为 L 用跳线帽连接 RSTPDN ->D20 将拨码开关设置为

NFC_2NFC_3

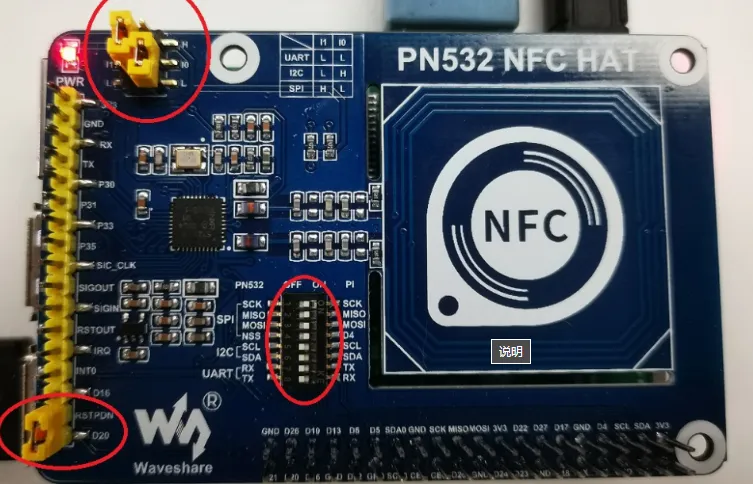

3.2 SPI 通信模式

使用跳线帽，把 I0 设置为 L，l1 设置为 H 用跳线帽连接 RSTPDN ->D20 将拨码开关设置为

NFC_4NFC_5

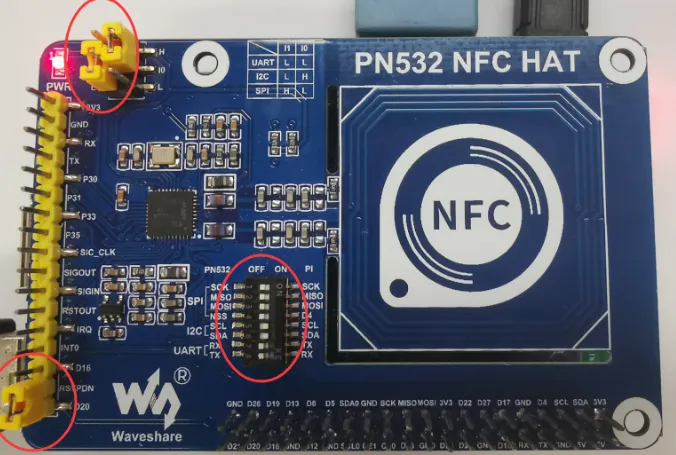

3.3 I2C 通信模式

使用跳线帽，把 I0 设置为 H，l1 设置为 L 用跳线帽连接 RSTPDN ->D20，连接 INT0 -> D16 (避免Clock Stretching) 将拨码开关设置为

NFC_6NFC_7

4 操作流程

4.1 串口通信模式

打开终端，将本案例 bin 目录下（05-开发资料\软件开发资料\linux_demo\smdt_nfc_demo\bin）的可执行程序 smdt_nfc_demo 拷贝至开发板文件系统 （源码可以在 src 路径下查看）。

在终端执行如下指令，切换到 smdt_nfc_demo 可执行程序所在目录

#切换到 smdt_nfc_demo  可执行程序所在目录
cd ‘可执行文件所在目录’

#查看 smdt_nfc_demo  是否在该目录下
ls

若可执行文件 smdt_nfc_demo 在当前目录下，则修改可执行文件的权限。

#添加可执行权限
chmod +x smdt_nfc_demo

#查询是否修改成功
ls -ld smdt_nfc_demo

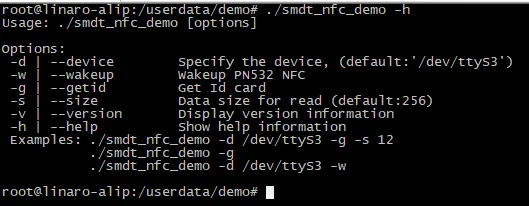

查询确认文件修改权限成功后，执行 ./smdt_nfc_demo -h 可以查看该程序的帮助信息 本测试脚本中部分设置的默认参数如下： device: /dev/ttyS3 即 UART3

#查看帮助信息
./smdt_nfc_demo -h

执行结果如下图：

NFC_8

输入下面指令，可以切换模式

#PN532 NFC唤醒模式
./smdt_nfc_demo -w

#RPN532 读卡ID模式
./smdt_nfc_demo -r

执行 ./smdt_nfc_demo -w ，将会进入PN532 NFC模块唤醒模式，返回唤醒响应帧，执行结果如下：

输入Ctrl+Z 可以强制退出该模式

NFC_9

执行 ./smdt_nfc_demo -r ，将会进入PN532 NFC模块读卡ID模式，读到卡ID后将会在终端显示 卡ID 对应的响应帧，执行结果如下：

输入Ctrl+Z 可以强制退出该模式

NFC_10
