03 LED灯闪烁案例

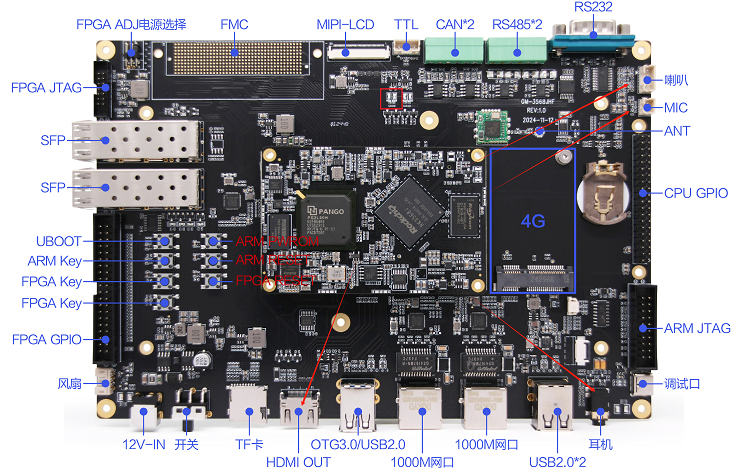

本案例通过向评估底板用户可编程指示灯 LED 设备节点反复交替写入 1、0 数值，实现 LED 闪烁效果。LED 点亮与熄灭时间均为 0.5s。LED灯位于下图中的红框处。

LED灯基础控制

在终端输入以下指令，可查看所有LED灯设备文件。

cd /sys/class/leds/
ls

进入特定LED设备目录，例如查看user-led1信息。

cd cd user-led1
ls

输入以下指令，点亮对应的LED灯，其中1代表点亮，若为0则熄灭。

echo 1 > brightness

操作流程

将本案例 bin 目录下(05-开发资料\软件开发资料\linux_demo\smdt_led_demo\bin)的可执行程序 smdt_led_demo 拷贝至开发板文件系统（源码可以src路径下查看）。

在终端执行如下指令，切换至smdt_led_demo可执行程序所在目录。

cd ‘文件所在目录’

切换后可执行指令“ls”查看smdt_led_demo可执行程序是否在当前目录下。

ls

若可执行文件smdt_led_demo存在当前目录下，则继续执行以下操作。输入以下指令，修改文件的权限。

chmod 777 smdt_led_demo

修改权限后可输入以下指令查看是否修改成功。

ls -ld smdt_led_demo

执行结果为：-rwxrwxrwx 1 root root 13824 Mar 4 01:22 smdt_led_demo

-rwxrwxrwx表示已经成功修改权限，文件可被执行，可继续进行以下的操作。

输入以下指令：

./led_flash -help
./led_flash -n 2

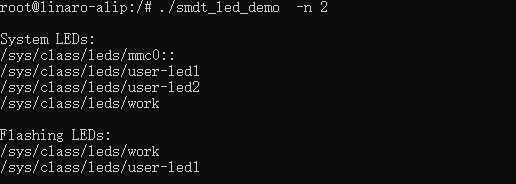

开发板底板上的绿色 LED 灯 以 0.5s 的时间间隔进行闪烁。同时，串口终端打印系统全部 LED 设备信息和程序当前控制的 LED 设备信息。

按Ctrl+C可退出测试。
