OpenPose(人体关键点检测)

一、简介

OpenPose 是由美国卡内基梅隆大学（CMU）机器人学院团队开发的实时多人姿态估计系统，是计算机视觉领域在人体姿态识别方向的重要突破。它能够从单张图片或视频中同时检测多个人体的关键节点（如关节、面部特征点、手部关键点等），并构建出人体的骨骼连接结构，为动作分析、人机交互、虚拟现实等领域提供了强大的技术支持。

工程目录

OPENPOSE
├─cpp
│  ├─dependencies	##C++例程依赖
│  │  ├─include
│  │  │      bmnn_utils.h
│  │  │      bm_wrapper.hpp
│  │  │      ff_decode.hpp
│  │  │      json.hpp
│  │  │      utils.hpp
│  │  │
│  │  └─src
│  │          ff_decode.cpp
│  │
│  └─openpose_bmcv	##bmcvC++例程
│          CMakeLists.txt
│          main.cpp
│          openpose.cpp
│          openpose.hpp
│          openpose_bmcv.soc
│          pose_postprocess.cpp
│          pose_postprocess.hpp
│
├─datasets	##数据集存放
│
├─docs		##帮助文档
|
├─models	##1684X模型
│  └─BM1684X
│          pose_body_25_fp32_1b.bmodel
│          pose_coco_fp16_1b.bmodel
│          pose_coco_fp32_1b.bmodel
│          pose_coco_int8_1b.bmodel
│          pose_coco_int8_4b.bmodel
│
├─python	##python例程
│      openpose_opencv.py
│      requirements.txt
│
├─tools		##测试和比较工具
│      compare_statis.py
│      eval_coco.py
│
└─tpu_kernel_module		##C++例程使用TPU加速用到的库
        libbm1684x_kernel_module.so

二、运行步骤

1.python例程

1.1配置python环境

opencv环境（运行openpose_opencv.py环境）
pip3 install -r python/requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

1.2推理测试

文件参数说明

openpose_opencv.py参数说明如下：

usage: openpose_opencv.py [--input INPUT] [--bmodel BMODEL] [--dev_id DEV_ID]
--input: 测试数据路径，可输入整个图片文件夹的路径或者视频路径；
--bmodel: 用于推理的bmodel路径，默认使用stage 0的网络进行推理；
--dev_id: 用于推理的tpu设备id。
图片测试

图片测试实例如下，支持对整个图片文件夹进行测试。

python3 python/openpose_opencv.py --input datasets/test --bmodel models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id 0

测试结束后，会将预测的图片保存在results/images下，预测的关键点坐标保存在results/pose_coco_fp32_1b.bmodel_test_opencv_python_result.json下，同时会打印预测结果、推理时间等信息。输出如下：

pic

视频测试

视频测试实例如下，支持对视频流进行测试。

python3 python/openpose_opencv.py --input datasets/dance_1080P.mp4 --bmodel models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id 0

测试结束后，会将预测的结果画在results/dance_1080P.avi中，同时会打印预测结果、推理时间等信息。视频测试等待结果较长，请耐心等待。

video

2.C++例程

1.交叉编译环境搭建

1.1编译环境

C++程序要在板端运行，是需要对依赖文件进行编译的。这里我们为了节省边缘设备的压力，选择使用一个X86的linux环境进行交叉编译。

搭建交叉编译环境，这里提供两种方式：

(1)通过apt安装交叉编译工具链：

如果您的系统和目标SoC平台的libc版本相同（可通过ldd --version命令进行查询），那么您可以使用如下命令安装：

sudo apt-get install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu

卸载方法：

sudo apt remove cpp-*-aarch64-linux-gnu

如果您的环境不满足上述要求，建议使用第(2)种方法。

(2)通过docker搭建交叉编译环境：

可以使用我们提供的docker镜像--stream_dev.tar作为交叉编译环境。

如果是首次使用Docker, 可执行下述命令进行安装和配置(仅首次执行):

sudo apt install docker.io
sudo systemctl start docker
sudo systemctl enable docker
sudo groupadd docker
sudo usermod -aG docker $USER
newgrp docker

在下载好的镜像目录中加载镜像

docker load -i stream_dev.tar

可以通过docker images查看加载好的镜像，默认为stream_dev:latest

创建容器

docker run --privileged --name stream_dev -v $PWD:/workspace  -it stream_dev:latest
# stream_dev只是举个名字的例子, 请指定成自己想要的容器的名字

容器中的workspace目录会挂载到您运行docker run时所在的宿主机目录，您可以在此容器中编译项目。workspace目录在根目录下,该目录下的改动会映射到本地目录中对应文件的改动。

注意：创建容器时需要到soc-sdk(依赖编译环境)的父目录以及以上目录

1.2打包依赖文件

  1. 打包libsophon

    对libsophon_soc_x.y.z_aarch64.tar.gz，x.y.z表示版本号，并进行解压。

    # 创建依赖文件的根目录
mkdir -p soc-sdk
# 解压libsophon_soc_x.y.z_aarch64.tar.gz
tar -zxf libsophon_soc_${x.y.z}_aarch64.tar.gz
# 将相关的库目录和头文件目录拷贝到依赖文件根目录下
cp -rf libsophon_soc_${x.y.z}_aarch64/opt/sophon/libsophon-${x.y.z}/lib soc-sdk
cp -rf libsophon_soc_${x.y.z}_aarch64/opt/sophon/libsophon-${x.y.z}/include soc-sdk

  2. 打包sophon-ffmpeg和sophon-opencv

    对sophon-mw-soc_x.y.z_aarch64.tar.gz，x.y.z表示版本号，并进行解压。

    # 解压sophon-mw-soc_x.y.z_aarch64.tar.gz
tar -zxf sophon-mw-soc_${x.y.z}_aarch64.tar.gz
# 将ffmpeg和opencv的库目录和头文件目录拷贝到soc-sdk目录下
cp -rf sophon-mw-soc_${x.y.z}_aarch64/opt/sophon/sophon-ffmpeg_${x.y.z}/lib soc-sdk
cp -rf sophon-mw-soc_${x.y.z}_aarch64/opt/sophon/sophon-ffmpeg_${x.y.z}/include soc-sdk
cp -rf sophon-mw-soc_${x.y.z}_aarch64/opt/sophon/sophon-opencv_${x.y.z}/lib soc-sdk
cp -rf sophon-mw-soc_${x.y.z}_aarch64/opt/sophon/sophon-opencv_${x.y.z}/include soc-sdk
1.3进行交叉编译

交叉编译环境搭建好后，使用交叉编译工具链编译生成可执行文件，OpenPose_opencv和openpose_bmcv编译方法相同，以编译openpose_opencv程序为例：

cd cpp/openpose_opencv
mkdir build && cd build
#请根据实际情况修改-DSDK的路径，需使用绝对路径。
cmake -DTARGET_ARCH=soc -DSDK=/workspace/soc-sdk/ ..
make

编译完成后在对应的目录会生成.soc文件，如：cpp/openpose_opencv/openpose_opencv.soc，也提供了该文件，可直接使用。

2.推理测试

需将交叉编译生成的可执行文件及所需的模型、测试数据拷贝到SoC平台（即BM1684X开发板）中测试。

参数说明

可执行程序默认有一套参数，请注意根据实际情况进行传参，openpose_bmcv.soc具体参数说明如下：

Usage: openpose_bmcv.soc [params]

        --bmodel (value:../../models/BM1684/pose_coco_fp32_1b.bmodel)
                bmodel file path
        --dev_id (value:0)
                TPU device id
        --help (value:true)
                print help information.
        --input (value:../../datasets/test)
                input path, images direction or video file path
        --performance_opt (value:no_opt)
                performance optimization type, supporting [tpu_kernel_opt, tpu_kernel_half_img_size_opt, cpu_opt, no_opt]

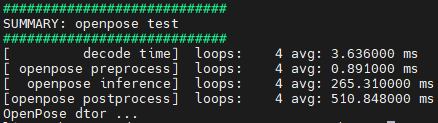

图片测试

图片测试实例如下，支持对整个图片文件夹进行测试。

##先对文件加上可执行权限
chmod +x openpose_bmcv.soc
./openpose_bmcv.soc --input=../../datasets/test --bmodel=../../models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id=0

t1

pic2

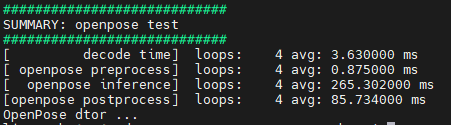

仅在BM1684X上，若需要使用tpu_kernel后处理来加速，则可以使用以下命令。

./openpose_bmcv.soc --input=../../datasets/test --bmodel=../../models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id=0 --performance_opt=tpu_kernel_opt

t2

进一步，若在后处理中仅仅放大输出特征图到原图一半，精度轻微下降的同时性能能够大幅提高，使用以下命令。

./openpose_bmcv.soc --input=../../datasets/test --bmodel=../../models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id=0 --performance_opt=tpu_kernel_half_img_size_opt

t3

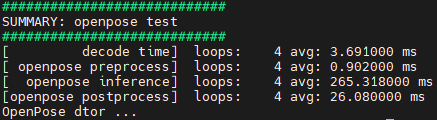

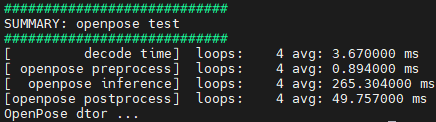

若需要使用针对算法的后处理性能优化来加速，同时伴随精度轻微下降，可以使用以下命令。

./openpose_bmcv.soc --input=../../datasets/test --bmodel=../../models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id=0 --performance_opt=cpu_opt

t4

测试结束后，会将预测的图片保存在results/images下，预测的关键点坐标保存在results/pose_coco_fp32_1b.bmodel.bmodel_test_bmcv_cpp_result.json下，同时会打印预测结果、推理时间等信息。

视频测试

视频测试实例如下，支持对视频流进行测试。在BM1684X上，后处理加速命令与图片测试中类似，若使用算法后处理加速也与图片测试中类似。

./openpose_bmcv.soc --input=../../datasets/dance_1080P.mp4 --bmodel=../../models/BM1684X/pose_coco_fp32_1b.bmodel --dev_id=0

测试结束后，会将预测结果画在图片上并保存在results/images中，同时会打印预测结果、推理时间等信息。

pic3
