RDK-S100 硬件简介

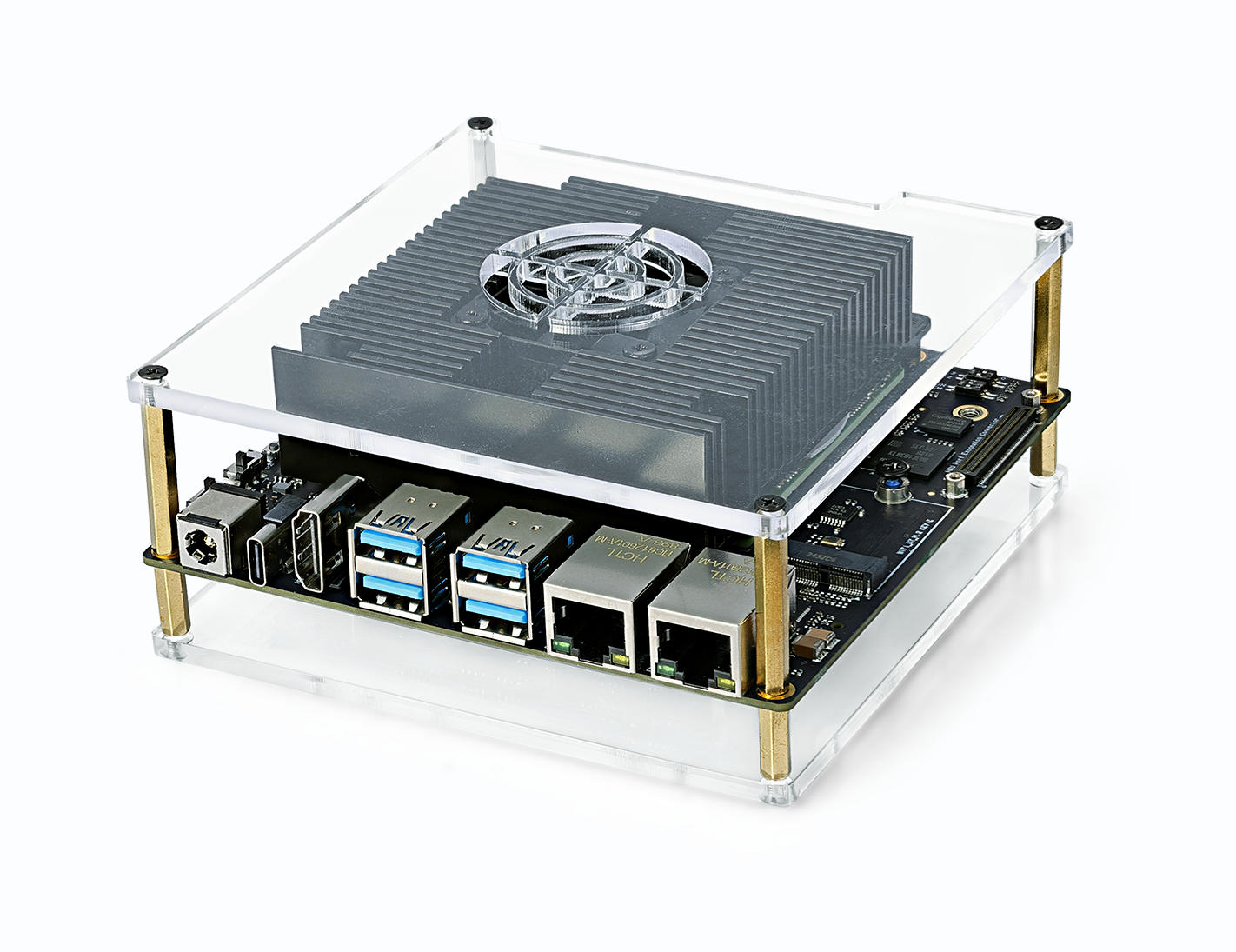

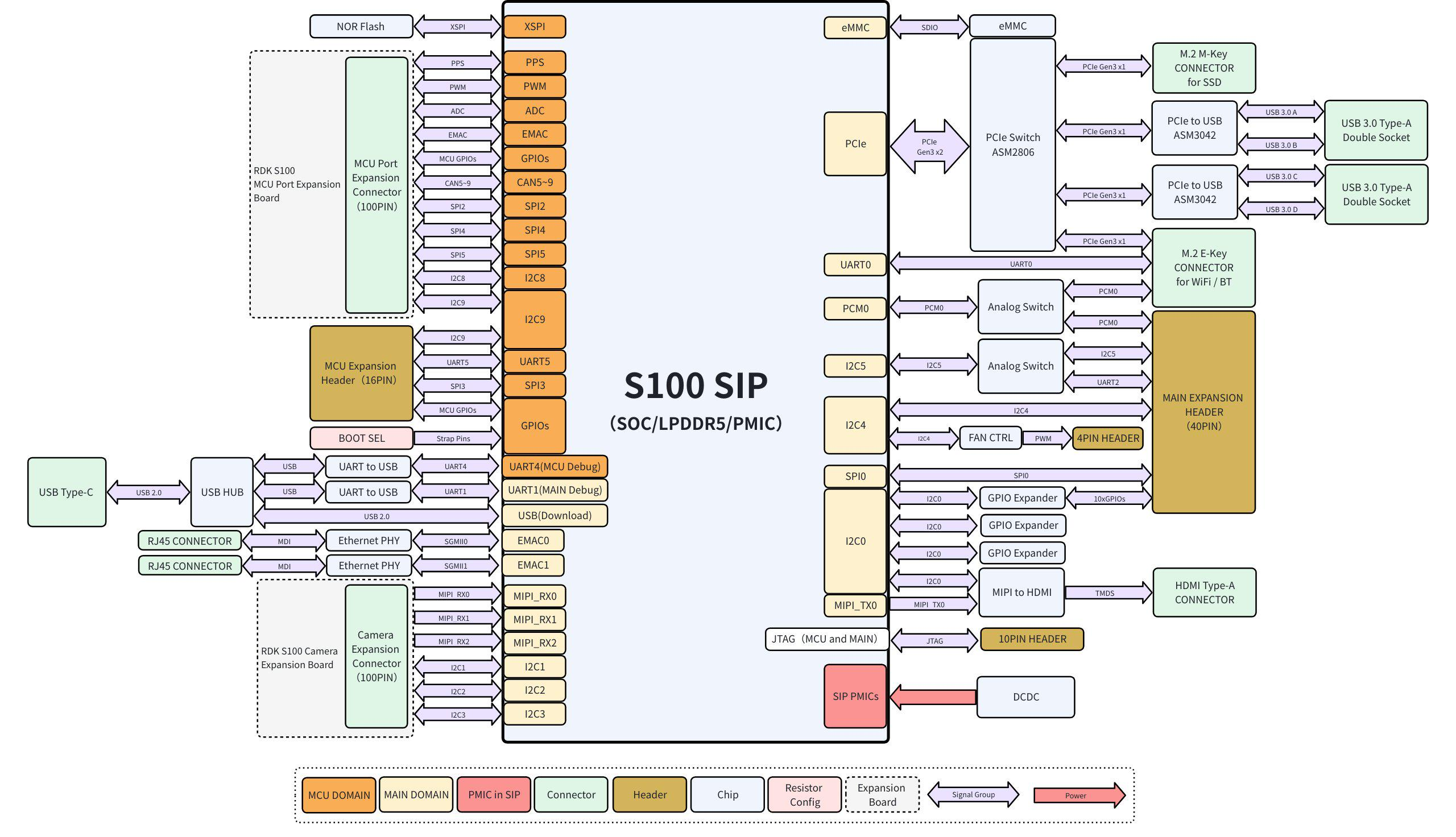

1.2.1 RDK S100 系列

注意事项

  • 禁止带电时拔插除 USB、HDMI 和网线之外的任何设备
  • 选用正规品牌的电源适配器，否则会出现供电异常，导致系统异常断电的问题
  • 建议使用板载 POWER ON/OFF 按键实现主板上下电，并在适配器断电状态下对 DC 头进行插拔。

烧录准备

供电

RDK S100 开发板通过 DC 接口供电，推荐使用套件中自带的电源适配器。

存储

RDK S100 采用 eMMC 作为系统启动介质。

显示

RDKS100 开发板支持 HDMI 显示接口。通过对应的线缆将开发板与显示器相连接，可实现图形化桌面显示。

网络连接

RDK S100 开发板支持以太网、Wi-Fi 两种网络接口，用户可通过任意接口实现网络连接功能。

驱动下载

安装 USB 驱动 对于 Windows 操作系统，在使用 adb 和 fastboot 功能前，需要首先确认是否安装对应的驱动程序。

在开发板的 uboot 命令行下输入 fastboot 0，让开发板进入 fastboot 模式：

Warning: eth1 (eth0) using random MAC address - 9a:07:de:92:a2:c5
eth0: eth1
system_slot: 0 adc_boardinfo: 6a84
strap_pin = 0x45bc0 bootinfo = 0x0 bootcount = 0x1
boot_block_device [1]
flash boot
success!
Hit any key to stop autoboot: 0
Hobot$
Hobot$
Hobot$ fastboot 0

此时，设备管理器会提示存在 USB download gadget 的未知设备。

未安装驱动时，设备管理器会提示存在 USB download gadget 的未知设备，如下图：

IMG_256

usb 驱动下载:（可至下载资源汇总下载）

下载sunrise5_winusb.zip压缩包，进行驱动安装，步骤如下：

1、解压sunrise5_winusb.zip。

2、进入sunrise5_winusb，右键点击install_driver.bat，选择以管理员身份运行。

成功安装驱动后，设备管理器会显示 Android Device 设备，如下图：

IMG_257

系统烧录

RDK S100 套件目前提供 Ubuntu 22.04 系统镜像，可支持 Desktop 桌面图形化交互。

注意

RDK S100出厂已经烧写测试版本系统镜像，为确保使用最新版本的系统，建议参考本文档完成最新版本系统镜像的烧写。

镜像下载

整机系统烧录

注意：目前需要将 SW3 拨至 ↑ 位置，使用板载 eMMC 来启动，暂时不支持从 M.2 NVMe 固态硬盘启动。

RDK S100 开发套件可借助 PC 端工具 D-Navigation 来完成 Ubuntu 系统的烧录工作。当前，该烧录过程支持两种 USB 下载模式，用户可在烧录工具的 “下载选取” 界面里的 “下载模式” 选项处进行选择。这两种模式的具体区别如下：

  • U-Boot 烧录方式： 此模式依赖 RDK S100 进入 U-Boot 的烧录模式（即 fastboot 模式），在日常的烧录场景中使用较为频繁，能满足大多数常规的系统烧录需求。
  • USB 烧录方式： 该模式基于 DFU 协议，当 RDK S100 遇到无法进入 U-Boot 模式，或者系统损坏导致设备变砖等特殊情况时，使用此模式帮助恢复系统。

下面给出使用 PC 工具 D-Navigation 烧录的具体烧录步骤。

注意：windows pc 上 D-Navigation 需要在驱动安装成功后才能使用，使用前请确保驱动安装成功。

提示：在烧录 Ubuntu 系统镜像前，需要做如下准备：

1.准备一根 Type-C 数据线，数据线的一端与板子的 Type-C 接口相连接，另一端与 PC 相连接。

2.下载镜像烧录工具 D-Navigation，,根据系统不同，启动地瓜芯片工具 D-Navigation 方式分为三种：

1）Windows 版本启动：

双击打开D-Navigation.exe

2）Ubuntu 版本启动：

xhost + sudo ./D-Navigation --no-sandbox

3）MacOS 版本启动(目前支持 M 芯片)：

xattr -cr D-navigation.app # App 解除隔离，在终端执行 双击打开D-Navigation.exe

Uboot 烧录

  1. 准备 RDKS100 镜像包（RDK-S100资源汇总-product.zip）

2.解压后得到 product 文件夹，结构如下所示，确保同一个文件夹内有img_packages文件夹和xmodem_tools文件 IMG_259

3.开发板上电

提示：U-Boot 方式需要占用串口，须保证串口没有被其它设备或应用占用。

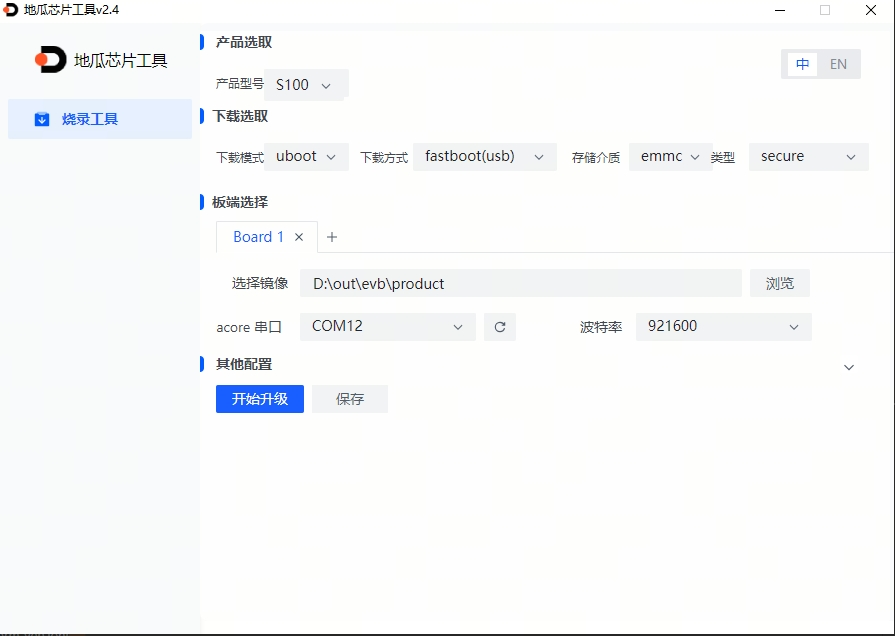

4.打开地瓜芯片工具 D-Navigation，完成如下操作：

      • 选择产品型号：S100
      • 下载模式：uboot；介质存储 emmc；类型：secure
      • 点击浏览选择固件所在 product 文件夹
      • 选择与 RDK S100 连接的串口，波特率 921600
      • 点击开始升级(升级过程中，如有'Need manual reset'提示，请重新上电)

IMG_260

待升级完成后重新上电

USB 烧录(空片烧录或烧挂重新烧录)

1.准备 RDKS100 镜像包（RDK-S100资源汇总-product.zip）

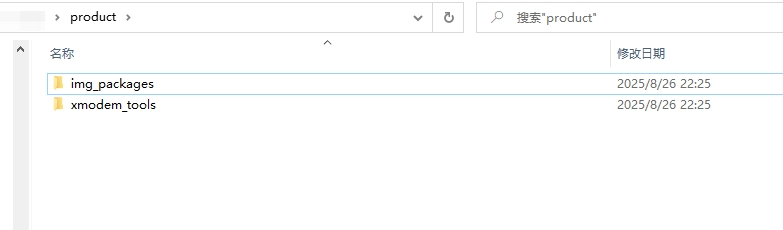

2.解压后得到 product 文件夹，结构如下所示，确保同一个文件夹内有img_packages文件夹和xmodem_tools文件 IMG_262

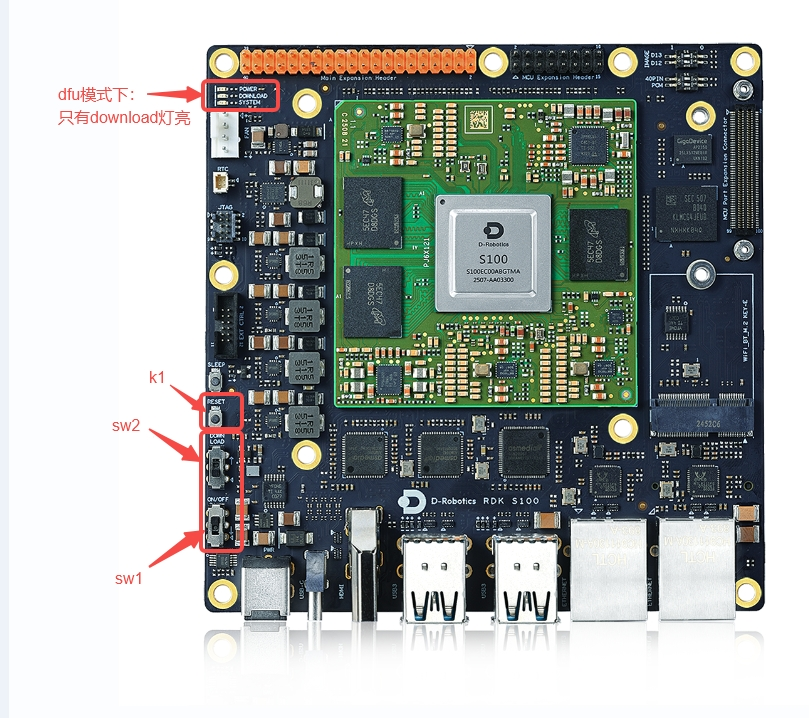

2.将设备切换到 DFU 模式，具体步骤：

    1. 将 SW1 拨码至 ↑，关闭电源
    2. 将 SW2 拨码至 ↑，进入 Download 模式
    3. 将 SW1 拨码至 ▽，开启电源

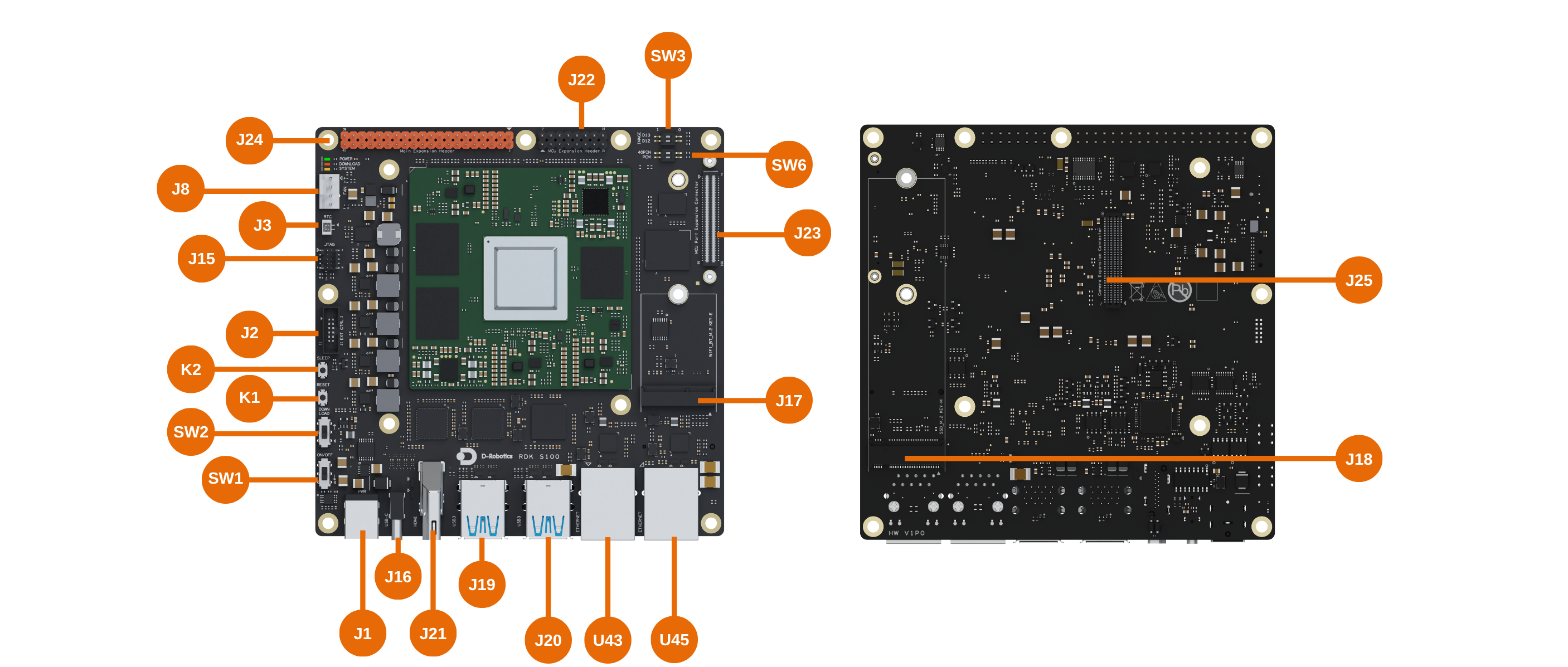

    4. 如果DOWNLOAD灯亮，则进入 DFU 模式，否则按下K1复位系统。 IMG_263

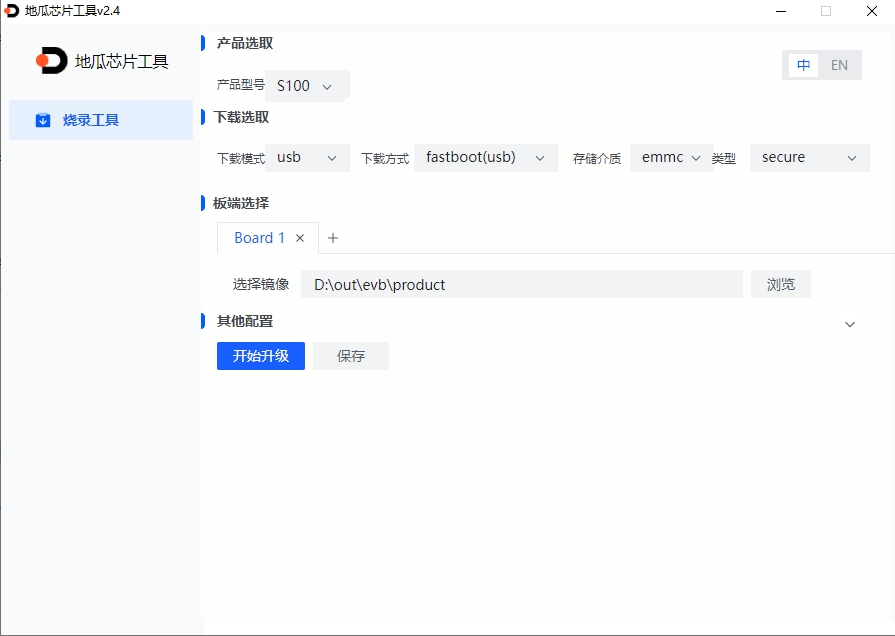

3.打开地瓜芯片工具 D-Navigation，完成如下操作

    • 选择产品型号：S100
    • 下载模式：usb；介质存储 emmc；类型：secure
    • 点击浏览选择固件所在 product 文件夹
    • 设备断电重启，点击开始升级，等待升级完成

IMG_264

4.升级完成后，关闭电源，将烧录开关向下拨动后(从 DFU 模式退出)，重新上电。

Miniboot 及文件系统升级

D-Navigation 工具支持对 S100 进行[Miniboot 镜像]更新，在客户需要保留根文件系统修改（例如自行安装的 python/deb 包）时，可以在板端使用sudo apt update && sudo apt upgrade进行文件系统升级后，使用 D-Navigation 工具进行 Miniboot 镜像升级。

Miniboot 系统烧录整体流程与[整系统烧录]一致，需要额外配置：

  1. 点击“其他配置”最右边的箭头；
  2. 点击并选中“分区选择”；
  3. 去掉勾选“emmc”；

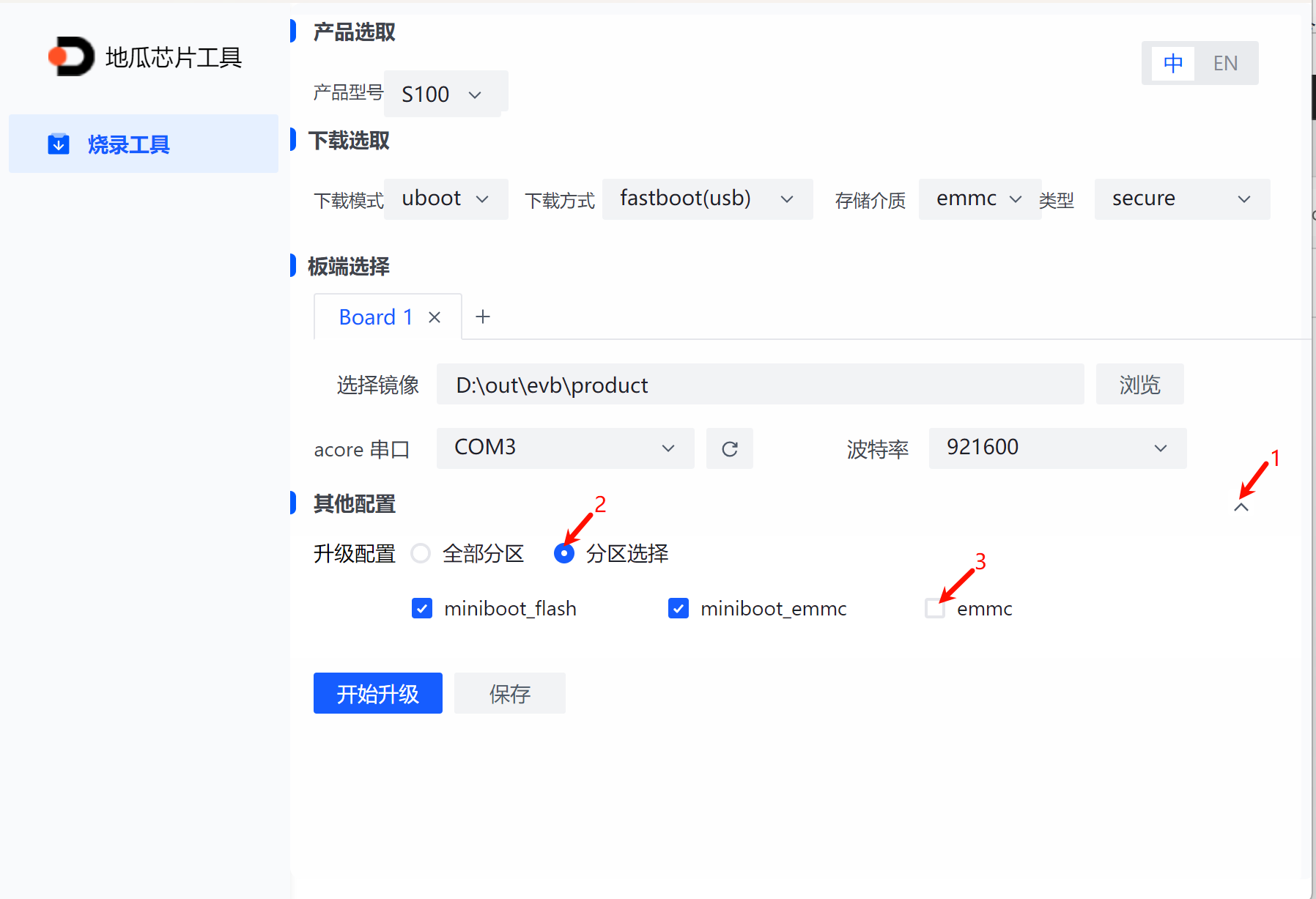

Uboot 烧录示例如下图： IMG_265

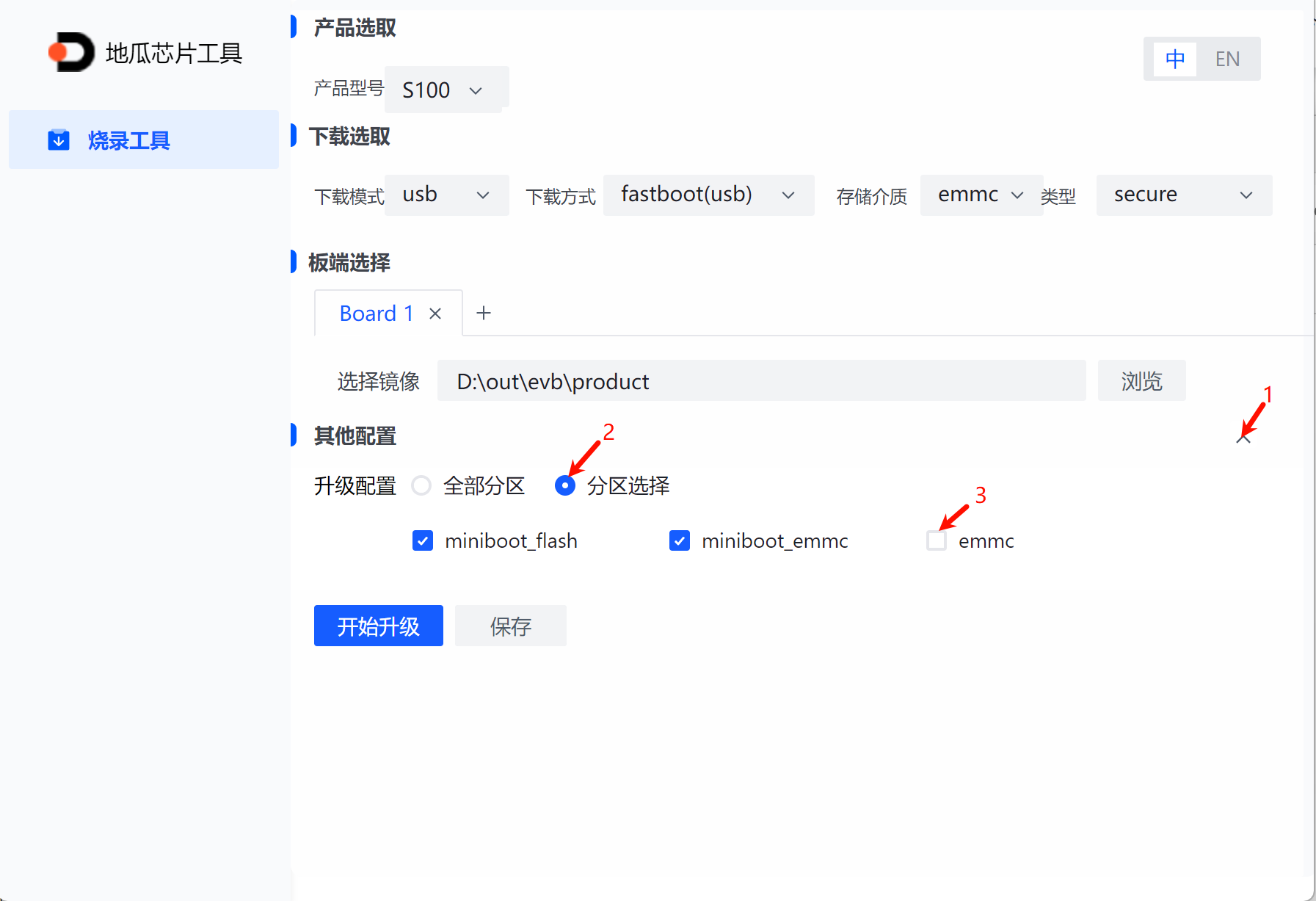

USB 烧录示例配置如下图： IMG_266

启动系统

首先保持开发板断电，并通过 HDMI 线缆连接开发板与显示器，最后给开发板上电。

系统首次启动时会进行默认环境配置，整个过程持续 45 秒左右，配置结束后会在显示器输出 Ubuntu 系统桌面。

开发板指示灯说明

  • 绿色 指示灯：点亮代表硬件上电正常

如果开发板上电后长时间没有显示输出（2 分钟以上），说明开发板启动异常。需要通过串口线进行调试，查看开发板是否正常。

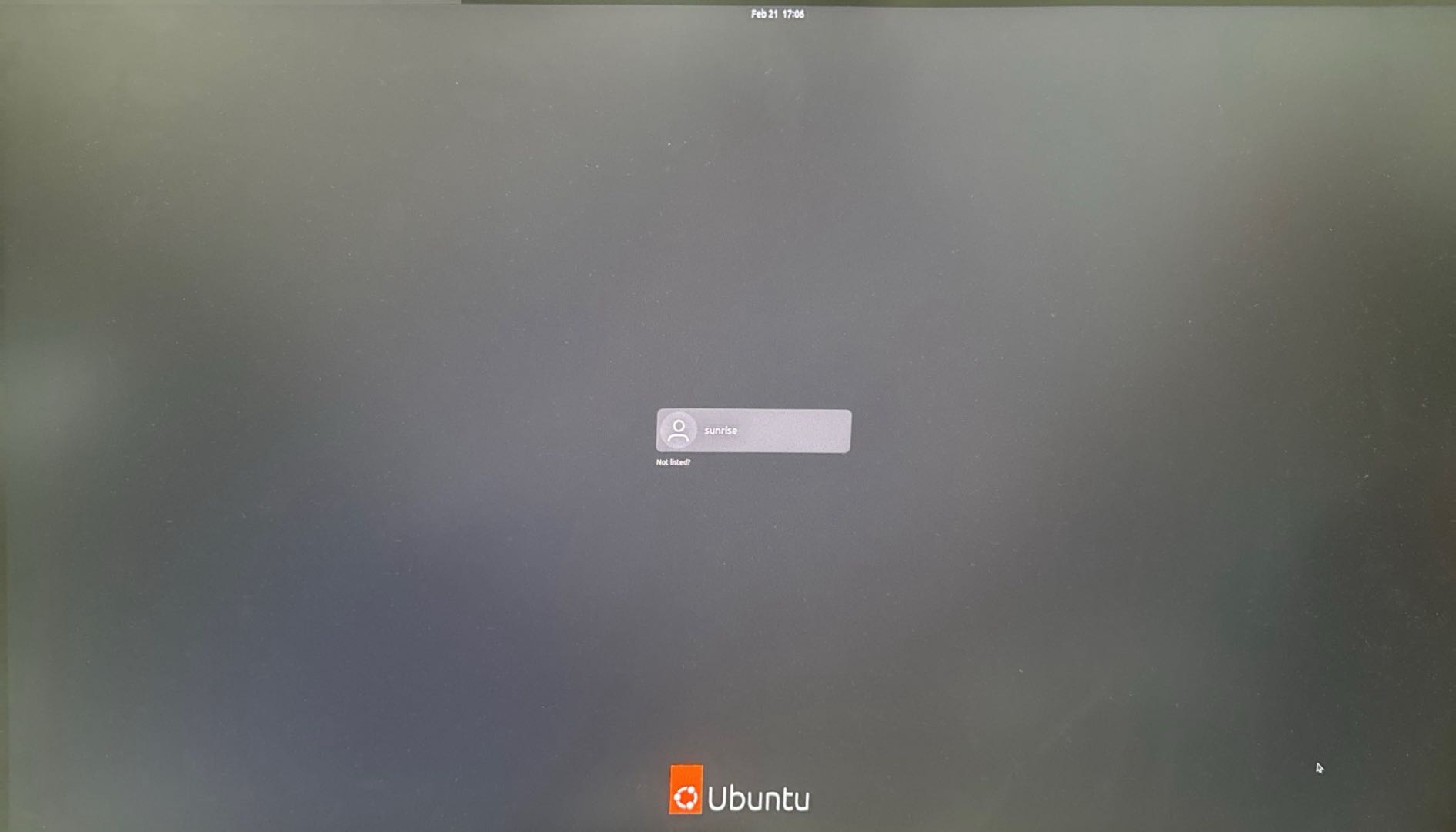

Ubuntu Desktop 版本系统启动完成后，会通过 Display 传输接口在显示器上输出系统桌面，如下图：

IMG_267
