07 串口通讯

1 UART介绍

关于UART通信的基本概念，请参考：https://zhuanlan.zhihu.com/p/657771076 . Rockchip UART (Universal Asynchronous Receiver/Transmitter) 基于16550A串⼝标准，完整模块⽀持以下功能：

  • 支持5、 6、 7、 8 bits数据位。
  • 支持1、 1.5、 2 bits停⽌位。
  • 支持奇校验和偶校验，不⽀持mark校验和space校验。
  • 支持接收FIFO和发送FIFO， ⼀般为32字节或者64字节。
  • 支持最⾼4M波特率，实际⽀持波特率需要芯⽚时钟分频策略配合。
  • 支持中断传输模式和DMA传输模式。
  • 支持硬件⾃动流控， RTS+CTS。

2 UART板卡接口

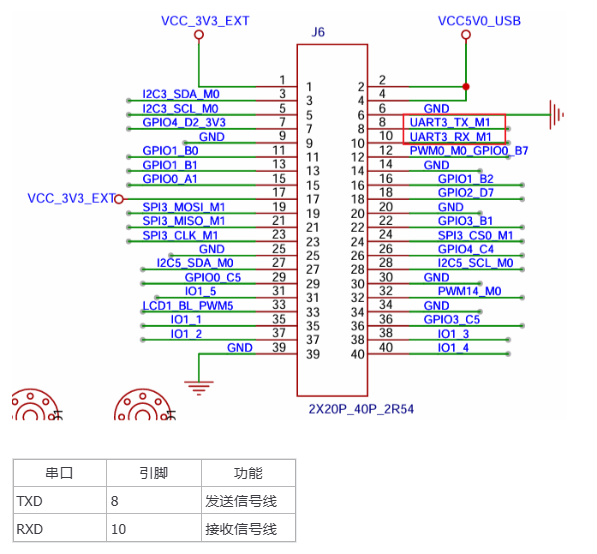

UART板卡接口

3 UART使用---命令行方式

3.1 设备树解析

提示

下文的文件路径：out/kernel/src_tmp/linux-5.10/arch/arm64/boot/dts/rockchip/需要先编译码源。

基础定义层（rk3568.dtsi）：

uart3: serial@fe670000 {
    compatible = "rockchip,rk3568-uart", "snps,dw-apb-uart";
    reg = <0x0 0xfe670000 0x0 0x100>;
    interrupts = <GIC_SPI 119 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&cru SCLK_UART3>, <&cru PCLK_UART3>;
    clock-names = "baudclk", "apb_pclk";
    reg-shift = <2>;
    reg-io-width = <4>;
    dmas = <&dmac0 6>, <&dmac0 7>;
    pinctrl-names = "default";
    pinctrl-0 = <&uart3m0_xfer>;
    status = "disabled";
};

我们对一些基本属性进行解析：

  • compatible : 指定兼容性，支持RK3568 UART和标准DW APB UART
  • reg : 寄存器地址范围（0xfe670000-0xfe6700ff）
  • interrupts : 中断号119，高电平触发
  • clocks : 波特率时钟（SCLK_UART3）和APB时钟（PCLK_UART3）
  • dmas : DMA通道6（TX）和7（RX）
  • pinctrl-0 : 默认使用uart3m0_xfer引脚组
  • status : 默认禁用状态

引脚配置层（rk3568-pinctrl.dtsi）,其中UART3提供2种引脚配置模式：

uart3m0_xfer: uart3m0-xfer {
    rockchip,pins =
        /* uart3_rxm0 */
        <1 RK_PA0 2 &pcfg_pull_up>,
        /* uart3_txm0 */
        <1 RK_PA1 2 &pcfg_pull_up>;
};

uart3m1_xfer: uart3m1-xfer {
    rockchip,pins =
        /* uart3_rxm1 */
        <3 RK_PC0 4 &pcfg_pull_up>,
        /* uart3_txm1 */
        <3 RK_PB7 4 &pcfg_pull_up>;
};
  • uart3m0_xfer : 引脚组1，使用PA0作为RX，PA1作为TX
  • uart3m1_xfer : 引脚组2，使用PC0作为RX，PB7作为TX

板级配置层（ rk3568-toybrick-x0.dtsi ）

&uart3 {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&uart3m1_xfer>;
};
  • &uart3 : 引用基础定义中的uart3节点
  • status = "okay" : 使能UART3控制器
  • pinctrl-0 : 选择M1模式引脚（GPIO3_C0/GPIO3_B7）

3.2 应用层测试UART的方法

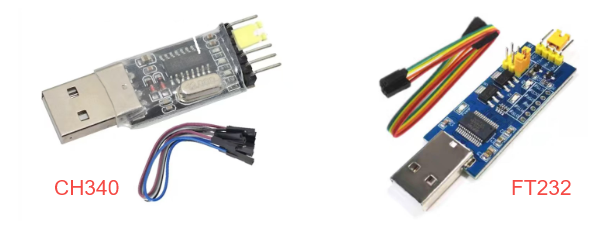

在过去进行单片机开发调试时，我们经常用到的是使用沁恒电子的CH340系列的USB 转串口模块,此外还有常见的FT232RL USB转串口芯片， 本次测试使用的是搭载FT232RL芯片的USB转串口模块，两者使用上没有任何区别，实际使用时，我们只需要把模块的TX RX 与 开发板的 RX TX 进行对接即可

USB转串口模块

在本实验中，我们依然选择此方式通过USB与板子进行UART通信。

和之前一样，驱动文件放置在 /dev 目录下 通过指令

ls /dev/tty*

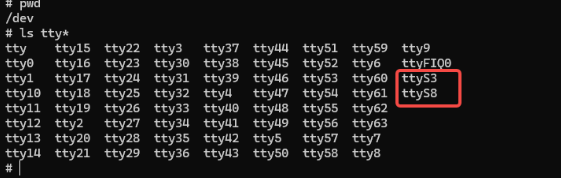

即可查看到所有的终端设备如下： UART设备列表

其中tty前缀 为虚拟终端，ttyS 前缀为是本节需要研究的串口终端.

(ttyS3为UART3，ttyS8为UART8（该串口被蓝牙模块占用）)

Busybox 是一个集成了上百个常用 Linux 命令的单一可执行文件，其中的stty是set tty 的缩写，是一个专门用于改变并打印终端行设置的命令。 常用指令如下：

查看端口

busybox stty -F /dev/ttySx     //ttyS为具体查看的端口

设置波特率

busybox stty -F /dev/ttyS3 baudrate

设置波特率为9600，8位数据为，一位停止位，无校验位

busybox stty -F /dev/ttyS3 9600 cs8 -cstopb -parenb

禁用硬件流控

busybox stty -F /dev/ttyS3 -crtscts

microcom 是 BusyBox 的一个组件，核心功能就是打开一个指定的串口设备，实现数据的接收

以波特率115200 运行串口

microcom -s 115200 /dev/ttyS3

3.2 具体功能演示

使用ssty工具查询开发板串口UART3参数

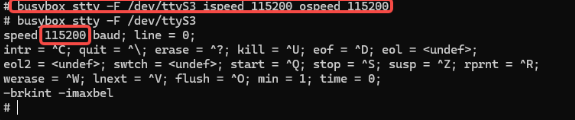

busybox stty -F /dev/ttyS3
UART参数查询

使用ssty工具修改串口波特率为115200，其中ispeed为输入速率，ospeed为输出速率

busybox stty -F /dev/ttyS3 ispeed 115200 ospeed 115200
UART波特率设置

（注意：每一次设备开机需要重新设置一遍波特率，重启默认会重置波特率为9600）

备注

串口工具下载地址和路径: https://pan.baidu.com/s/1ZUn2BNg-Sb6M-fWhDqAFMw?pwd=smcc 提取码：smcc ShimetaPi开源鸿蒙资料>02-软件工具>Rockchip>OpenHarmony>串口工具>sscom5.13.1.exe

按上述配置配置好串口调试助手后，在板卡端使用如下命令测试串口发送数据是否成功：

#在板卡上的终端执行如下指令
#使用echo命令向终端设备文件写入字符串"Hello!"、"OpenHarmony!"
echo Hello! > /dev/ttyS3
echo "OpenHarmony" > /dev/ttyS3
#PC上的串口调试助手会接收到内容

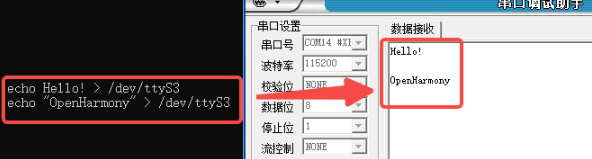

UART发送测试

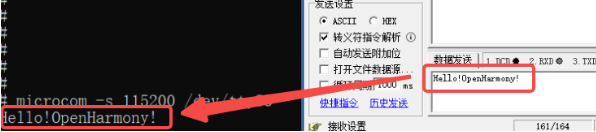

PC段接收成功接收到数据如图所示，板卡发送数据正常。 下面对通过PC端发送数据，测试板卡的串口能否正常接收数据。 使用上文中提到的microcom工具， 在板卡上的终端执行如下指令，连接到串口设备 ttyS3 并进行双向通信，此时microcom命令会等待串口数据并把接收的数据显示在终端

microcom -s 115200 /dev/ttyS3
UART接收测试

板卡终端成功显示接收的数据。 PC端发送数据，板卡成功接收到数据，板卡接收数据正常。

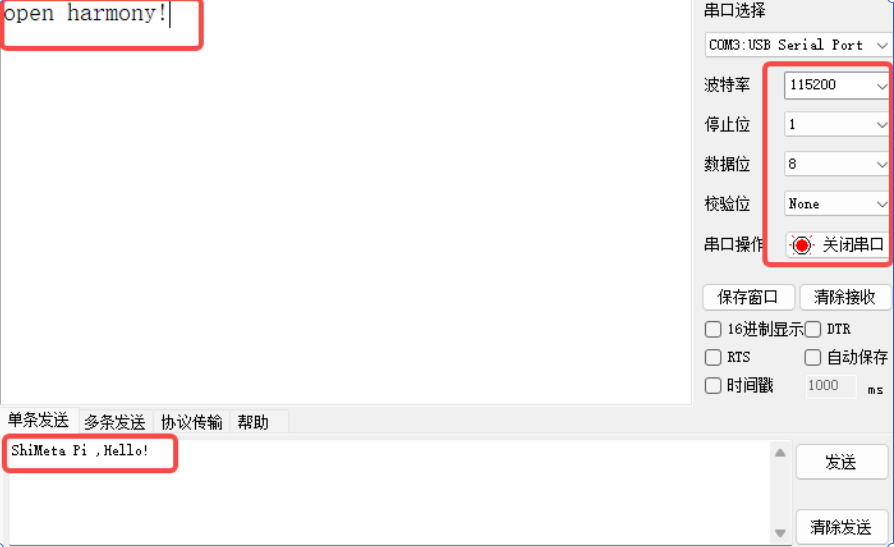

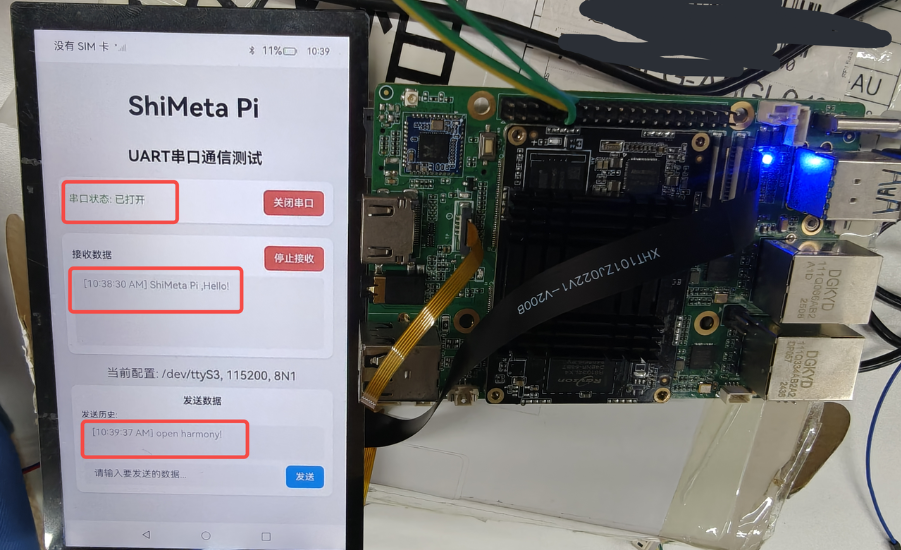

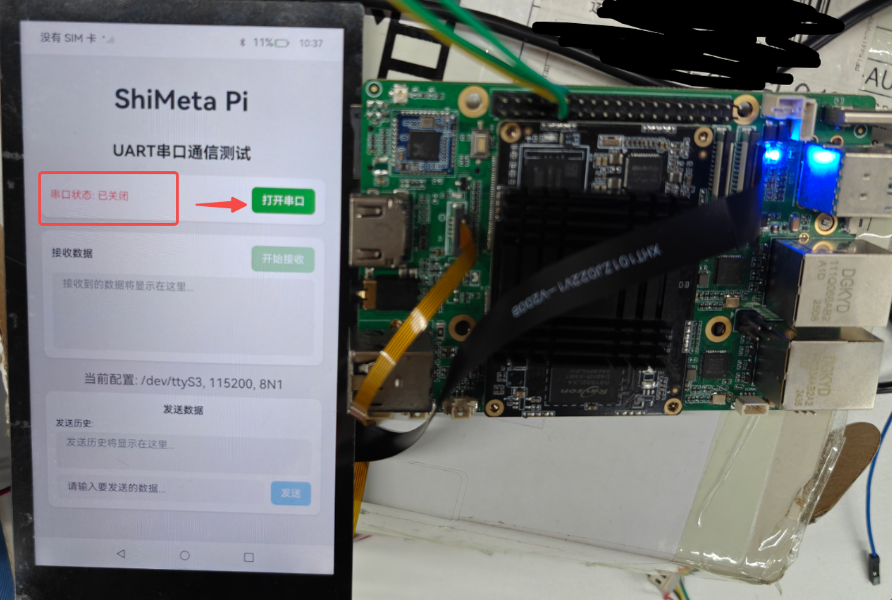

4 UART使用---NAPI方式
