13 音频
1 音频接口介绍
1.1 音频解码芯片介绍
众所周知，在集成电路中的处理器只能理解二进制数据，要让它理解外界的模拟信号，就需要使用到ADC芯片把模拟信号转换为数字型信号。同样的，如果处理器需要发出声音，就需要把数字信号转为模拟信号，用到的是DAC芯片。有了以上两个过程，就可以实现发声和收声的功能了，但不经过进一步处理的音频信号听起来肯定会"辣耳朵"，我们还需要加入DSP单元等。既然CODEC芯片获取声音的的本质就是采样，那么采用速率越块，采样深度越大，声音自然就越真实,也就是我们说的 ”HIFI“ 音频。
声音的问题解决了，我们还想要实现进行音效、音量调节，还要统一接口方便开发调试等......为了方便的实现音频开发，把以上所有的功能集成起来的音频专用芯片就诞生了，也就是音频编解码芯片，英文名字就是 Audio CODEC，所以我们在手机或者电脑的介绍中看到"CODEC"这个词语，一般说的都是音频编解码。
1.2 RK809 介绍
板卡的核心板已经有了一颗来自瑞芯微的RK809音频解码芯片，RK809 集成了高性能 24 位 ADC 和高性能 24 位 DAC。录音路径由 MIC_PGA 和音频 ADC组成。 DAC 将数字信号转换为模拟信号， ab 类驱动器采用实地结构，用于耳机应用， THD 非常低(-90dB @1KHz@-3dBFS 源)。同时，集成了用于扬声器应用的 d 类驱动程序。扬声器和耳机可以同时使用。集成 I2S 接口，与处理器通信。其音频处理框图如下：
RK809音频解码芯片配置特点
| 特点 | 描述 |
|---|---|
| 一体化设计 | RK809集成了PMIC和音频编解码器功能，简化了硬件设计 |
| 标准I2S接口 | 通过I2S1_8CH与主控连接，支持高质量数字音频传输 |
| 完整音频链路 | 支持音频输入（麦克风）、输出（耳机/扬声器）全链路 |
| 灵活引脚配置 | 支持多种引脚复用模式，适应不同PCB布局需求 |
| 集成电源管理 | 内置LDO为音频模块提供稳定的3.3V电源 |
| 可配置参数 | 支持音量、采样率、时钟频率等参数的灵活配置 |
| 差分输入支持 | 支持差分麦克风输入，提高音频输入质量 |
1.3 I2S总线介绍
I2S和I2C都是飞利浦公司提出的，I2S主要用于数字音频设备之间进行音频数据传输，以及用于主控制器和音频 CODEC 芯片之间传输音频数据。
I2S 接口需要3-4根信号线：
- SCK：串行时钟信号
- WS：声道选择信号
- SD：串行数据信号（如果同时需要录音和出声，就需要2根信号线分别为 SDO 和 SDI）

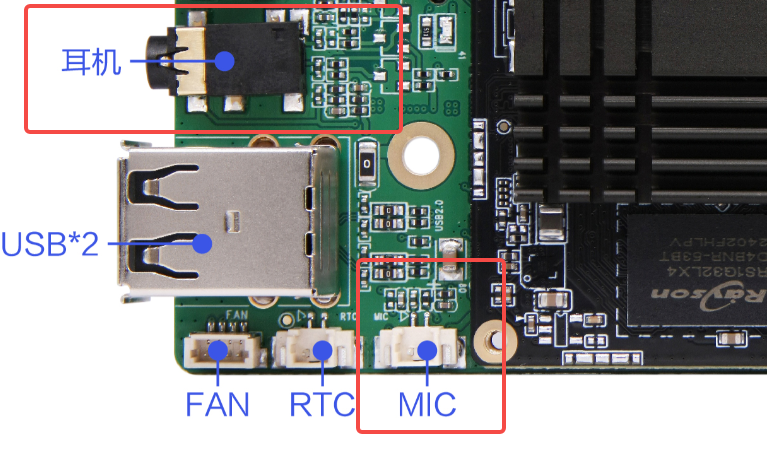

2 音频接口的板卡位置
3 音频使用---命令行方式
3.1 音频测试指令
这里使用开源鸿蒙系统提供的专用音频调试工具 idl_capture 和idl_render进行录音和播放功能的测试。
指令如下：
idl_capture xxx.wav //录制音频保存到文件xxx.wav 中
idl_render xxx.wav //播放xxx.wav音频文件3.2 音频测试的具体演示
首先在/data目录下创建一个测试文件：

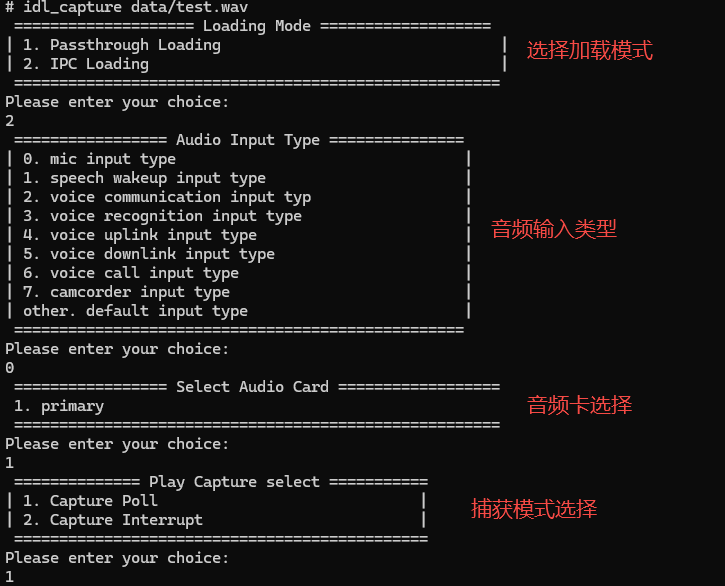

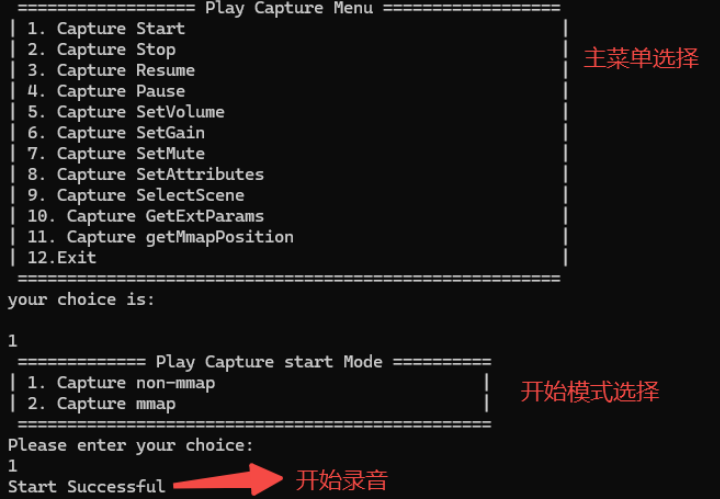

touch data/test.wav然后执行指令 idl_capture data/test.wav 开始录音，过程如下：

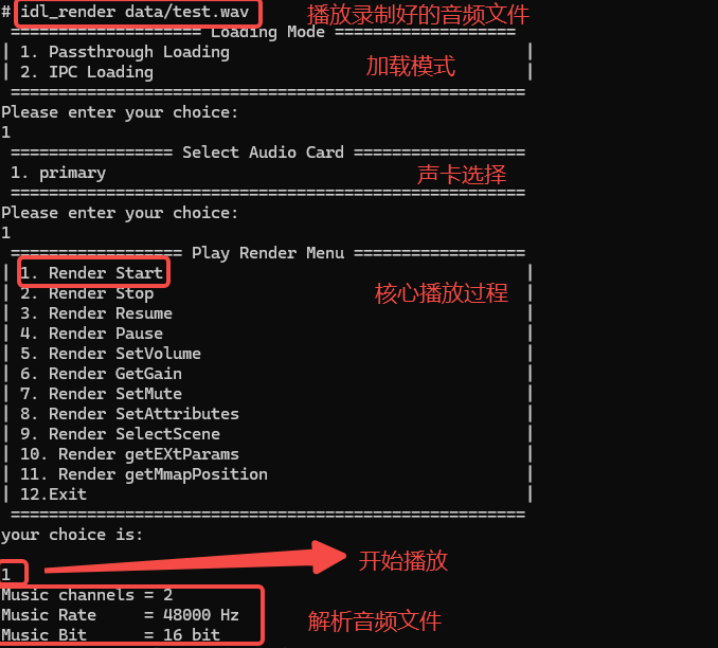

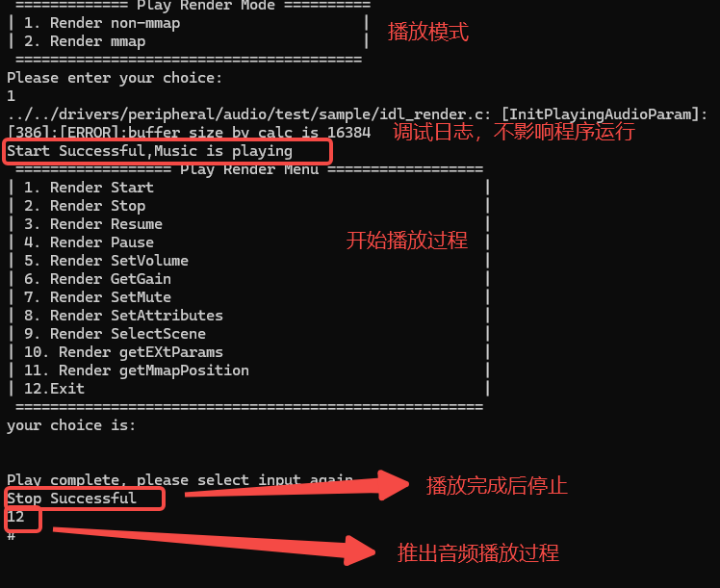

录音完成，下面执行播放录音的指令 idl_render data/test.wav ：
