I2C 接口

1. I2C引脚

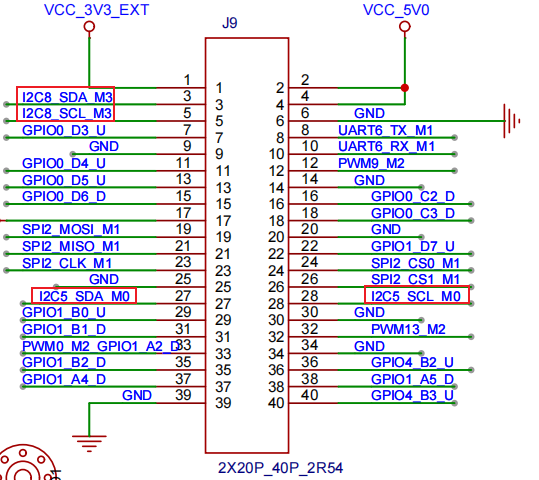

在40PIN引脚中有两组I2C可使用，分别是i2c-5,i2c-8

I2C	引脚	功能
I2C5-SCL	27	I2C5 的时钟信号线
I2C5-SDA	28	I2C5 的数据线
I2C8-SCL	3	I2C8 的时钟信号线
I2C8-SDA	5	I2C8 的数据线

2. I2C接口使能

可以T通过修改设备树来使能这两个接口。

    &i2c5{
        status = "okay";
    };

    &i2c8{
        status = "okay";
    };

3. 挂载I2C设备

在注册 I2C 设备时，需要结构体 i2c_client 来描述 I2C 设备。然而在标准 Linux 中，用户只需要提供相应的 I2C 设备信息，Linux 就会根据所提供的信息构造 i2c_client 结构体。

用户所提供的 I2C 设备信息以节点的形式写到 DTS 文件中，如下所示：

    &i2c5{
        nca9555:nca9555@20{
            reg=<0x20>;
            compatible = "novosense,nca9555";
            status="okay";
            gpio-controller;
            #gpio-cells = <2>;
        };
    };

驱动通过获取DTS中的节点信息将设备挂载

注意

NCA9555是一款24引脚CMOS器件，提供16位通用并行I2C总线数输入/输出GPIO扩展功能

4. 检查I2C设备

通过以下命令查看i2c总线有没有开启

如图：

5. I2C测试工具

板卡中带有i2c测试命令，命令有i2cdetect、i2cdump、i2cset以及i2cget,用于扫描I2C总线上的设备、读写指定设备的寄存器等。

例如查看挂载在i2c5上的设备情况，输出内容如下：

    # i2cdetect -y 5
        0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
    00:          -- -- -- -- -- -- -- -- -- -- -- -- --
    10: -- -- -- -- -- 15 -- -- -- -- -- -- -- -- -- --
    20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
    30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
    40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
    50: -- UU -- -- -- -- -- -- -- -- -- -- -- -- -- --
    60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
    70: -- -- -- -- -- -- -- --

提示

其中“15”代表有设备地址为15的设备但是驱动未加载，UU代表设备地址为50的设备驱动已加载成功

其他常用命令使用案例如下：

    #检测当前系统有几组i2c总线
    i2cdetect -l

    #查看i2c-3接口上的设备
    i2cdetect -a 3

    #读取指定设备的全部寄存器的值。
    i2cdump -f -y 3 0x20

    #读取指定IIC设备的某个寄存器的值，如下读取地址为0x68器件中的0x01寄存器值。
    i2cget -f -y 3 0x20 0x01

    #写入指定IIC设备的某个寄存器的值，如下设置地址为0x68器件中的0x01寄存器值为0x6f；
    i2cset -f -y 3 0x20 0x01 0x6f b

---
