02 MTCNN 人脸检测应用

本章节介绍一个基于 GK7206 NPU 的完整人脸检测应用示例 —— face_recognize。该应用利用 MTCNN（Multi-task Cascaded Convolutional Networks）三阶段级联网络，在板端实现实时人脸检测与关键点定位，并通过内嵌 Web 服务器提供浏览器可视化界面。

应用源码位于 SDK 目录 app_sample/face_recognize/，是一个独立的、自包含的示例工程，涵盖了视频采集、NPU 推理、Web 展示的完整链路，适合作为开发自定义 AI 视觉应用的参考模板。

1 应用概述

1.1 功能特性

  • MTCNN 三阶段级联检测：P-Net（粗筛）→ R-Net（精筛）→ O-Net（关键点），逐级过滤人脸候选框
  • 5 点面部关键点定位：左眼、右眼、鼻尖、左嘴角、右嘴角
  • 实时 Web 可视化：内嵌 HTTP 服务器，浏览器直接查看 MJPEG 视频流和检测结果叠加画面
  • 帧间跟踪稳定：基于 IoU 匹配的帧间人脸跟踪 + EMA 平滑，消除检测框抖动
  • 图像金字塔多尺度检测：支持不同尺度的人脸检测

1.2 技术参数

参数值
传感器分辨率2560 × 1440（SC465SL）
检测输入分辨率320 × 180（16:9，匹配传感器宽高比）
NPU 推理帧率~8 FPS（受限于 P-Net 滑窗数量）
Web 服务端口80
视频编码格式MJPEG
模型格式.xmm（GK7206 NPU 专用格式）
最小人脸尺寸48 × 48 像素（检测图中）
级联阈值P-Net: 0.50 / R-Net: 0.70 / O-Net: 0.30

1.3 目录结构

app_sample/face_recognize/
├── Makefile                  # 构建脚本
├── src/
│   └── main.c               # 主程序（~1800 行，含 NPU 推理 + Web 服务）
├── models/
│   ├── pnet.xmm             # P-Net 模型（粗筛，输入 12×12）
│   ├── rnet.xmm             # R-Net 模型（精筛，输入 24×24）
│   └── onet.xmm             # O-Net 模型（关键点，输入 48×48）
└── web/
    ├── index.html            # Web 前端页面
    ├── app.js                # 前端逻辑（轮询 API、绘制检测框）
    └── style.css             # 页面样式

2 编译与部署

2.1 前置条件

在编译本应用之前，请确保已完成以下准备工作：

  1. SDK 环境已搭建：参照 SDK 编译 完成交叉编译工具链和 SDK 配置
  2. SDK 已完整编译一次：应用依赖 SDK 的公共库和头文件，需先执行完整编译生成 out/ 目录
  3. 板端驱动已加载：确保 NPU 内核模块 xm_npu.ko 已加载

2.2 编译应用

进入应用目录，直接使用 SDK 构建系统编译：

# 进入应用目录
cd <SDK_PATH>/app_sample/face_recognize

# 编译（SDK Makefile 会自动使用交叉编译工具链）
make clean && make

编译原理

Makefile 通过 include $(SDK_DIR)/build/base.mk 和 include $(SAMPLE_DIR)/sample_base.mk 引入 SDK 的编译规则，自动配置交叉编译器、头文件路径和链接库。无需手动设置编译工具链。

编译成功后，在当前目录下生成可执行文件 face_recognize。

2.3 部署到板端

相关信息

由于应用程序体积较大，需挂载 SD 卡后运行。

mkdir -p /sd_card
mount /dev/mmcblk1p1 /sd_card

使用 SCP 将以下文件传输到开发板：

目录结构要求

  1. Web 前端文件必须放置在板端 /www/ 目录下（这是 web_server 模块默认的静态文件根目录 WEB_WWW_ROOT）
  2. models 模型文件必须放在应用的工作目录下
# 在开发主机上执行
# 1. 创建板端应用目录
ssh root@<板端IP> "mkdir -p /sd_card/models /www"

# 2. 传输可执行文件
scp face_recognize root@<板端IP>:/sd_card/

# 3. 传输模型文件
scp -Or models root@<板端IP>:/sd_card/

# 4. 传输 Web 前端文件
scp web/* root@<板端IP>:/www/

2.4 运行应用

# 进入应用目录
cd /sd_card

# 添加执行权限（首次）
chmod +x face_recognize

# 运行
./face_recognize

启动后，终端会输出以下日志信息：

=== MTCNN Face Detection for GK7206 ===
[init] sensor: 2560x1440 @ 30fps
[npu] Initializing...
[npu] Found 1 device(s)
[npu] Loading P-Net...
[npu] ./models/pnet.xmm loaded
[npu] Loading R-Net...
[npu] ./models/rnet.xmm loaded
[npu] Loading O-Net...
[npu] ./models/onet.xmm loaded
[npu] All models loaded!
[init] Pipeline: VI→VPSS→VENC(MJPEG) + VPSS→NPU(320x180 MTCNN)
[main] System ready. Open http://<board-ip>/ in browser

2.5 浏览器访问

在电脑浏览器中打开 http://<板端IP>/，即可看到实时的人脸检测画面：

  • 页面中央显示 MJPEG 视频流
  • 检测到的人脸会以绿色矩形框标注
  • 每个人脸框上方显示置信度百分比
  • 人脸关键点（5 点）以蓝色圆点标注，并用虚线连接
  • 底部状态栏显示检测 FPS 和当前人脸数量

2.6 停止应用

在终端按 Ctrl+C 发送 SIGINT 信号即可正常退出。应用会依次停止 NPU 推理线程、卸载模型、释放视频管线资源。

提示

若使用 Ctrl+C 无法正常退出或退出耗时较长，可通过以下命令查看 ./face_recognize 进程的 PID，并强制终止该进程：

ps | grep face_recognize
kill -9 <PID>

3 系统架构

3.1 整体数据流

应用的整体架构遵循「视频采集 → 前处理 → NPU 推理 → Web 展示」的经典嵌入式 AI 视觉管线：

3.2 线程模型

应用采用多线程架构，各线程职责如下：

线程职责关键操作
主线程运行 Web 服务器（阻塞循环）接收 HTTP 请求、分发路由、MJPEG 流推送
NPU 推理线程循环获取帧并执行 MTCNN 检测VPSS 获取帧 → YUV→RGB → MTCNN → 更新检测结果
ISP 线程（SDK 内部）图像信号处理3A（AE/AWB/AF）、降噪、色彩校正

线程间通过 pthread_mutex_t g_face_mutex 互斥锁保护检测结果（g_faces 数组和 g_face_count），确保 NPU 线程写入与 HTTP 线程读取的数据一致性。

4 内部执行逻辑详解

4.1 启动流程

main() 函数的启动流程分为 5 个阶段：

// 阶段 1：初始化视频管线（VI → VPSS → VENC）
init_system();

// 阶段 2：初始化 NPU（加载 3 个 MTCNN 模型）
init_npu();

// 阶段 3：启动 NPU 推理线程
g_npu_running = XMEDIA_TRUE;
pthread_create(&g_npu_thread, NULL, npu_inference_thread, NULL);

// 阶段 4：注册 MJPEG 处理器并启动 Web 服务器（阻塞）
web_server_set_mjpeg_handler(mjpeg_send_stream, mjpeg_request_stop);
web_server_run(project_route_get);

// 阶段 5：停止时清理资源
g_npu_running = XMEDIA_FALSE;
pthread_join(g_npu_thread, NULL);
deinit_npu();
deinit_system();

4.2 视频管线初始化

init_system() 按照以下顺序初始化 MPP 视频管线：

  1. 系统初始化：配置 VB（Video Buffer）内存池

    • Pool 0：VI 采集缓冲区（全分辨率）
    • Pool 1：VPSS 全分辨率 / VENC 编码缓冲区
    • Pool 2：VPSS NPU 输入缓冲区（320 × 180）

  2. 模块初始化：依次初始化 VI、VPSS、VENC 模块

  3. ISP 初始化：配置图像信号处理参数（帧率、像素格式、分辨率等）

  4. VI 启动：启动视频输入，从 Sensor 获取图像

  5. VPSS 配置：配置两个输出通道

    • ochn0：全分辨率输出 → 送 VENC 编码 MJPEG
    • ochn1：缩放到 320 × 180 → 送 NPU 推理

  6. 绑定关系：VI → VPSS → VENC

VI(pipe=0, chn=0) ──bind──→ VPSS(pipe=0, ochn=0) ──bind──→ VENC(chn=0, MJPEG)
                          └→ VPSS(pipe=0, ochn=1) ──手动获取──→ NPU 推理线程

NPU 帧获取方式

VENC 通过 bind 模式自动获取 VPSS 输出帧，而 NPU 推理线程使用 xmedia_vpss_acquire_ochn_frame() 手动获取 VPSS ochn1 的帧。这是因为 NPU 推理速度慢于视频帧率，不适合 bind 模式。

4.3 NPU 模型加载

init_npu() 函数加载 3 个 MTCNN 模型，每个模型的加载流程如下：

// 1. 查询模型所需内存大小
xmedia_cl_graph_querysize_from_file(path, &worksize, &weightsize);

// 2. 分配 MMZ 内存（物理连续内存，NPU DMA 访问需要）
mmz_alloc_map("npu_work",  &work_phy,  &work_buf,  worksize);
mmz_alloc_map("npu_weight", &weight_phy, &weight_buf, weightsize);

// 3. 加载模型到 NPU
xmedia_cl_graph_loadmodel_from_file_withmem(&ctx, path,
    work_buf, worksize, weight_buf, weightsize, &graph);

// 4. 获取输入/输出 Tensor 信息（两趟查询：第 1 次获取数量，第 2 次获取详情）
xmedia_cl_graph_get_input(graph, 0, &input);           // 第 1 次：获取数量
input.tensor = malloc(sizeof(...) * input.num);
xmedia_cl_graph_get_input(graph, input.num, &input);   // 第 2 次：获取详情

// 5. 分配输入/输出缓冲区
mmz_alloc_map("npu_in",  &input_phy,  &input_buf,  inputsize);
mmz_alloc_map("npu_out", &output_phy, &output_buf, outputsize);

// 6. 设置 Tensor 地址并绑定
xmedia_cl_graph_set_inout(graph, &input, &output);

内存分配注意

NPU 需要访问的缓冲区（workspace、weight、input、output）必须使用 xmedia_mmz_alloc() 分配物理连续内存（MMZ），不能使用普通的 malloc()。这是因为 NPU 通过 DMA 直接访问物理内存。

三个 MTCNN 模型的规格如下：

模型输入尺寸输出 Tensor说明
P-Net[1, 3, 12, 12]score(2ch) + bbox(4ch)粗筛网络，通过图像金字塔+滑窗提取候选
R-Net[1, 3, 24, 24]score(2ch) + bbox(4ch)精筛网络，逐候选裁剪推理
O-Net[1, 3, 48, 48]score(2ch) + bbox(4ch) + landmark(10ch)输出网络，精修 + 5 点关键点

4.4 NPU 推理线程

npu_inference_thread() 是核心推理循环，每帧执行以下步骤：

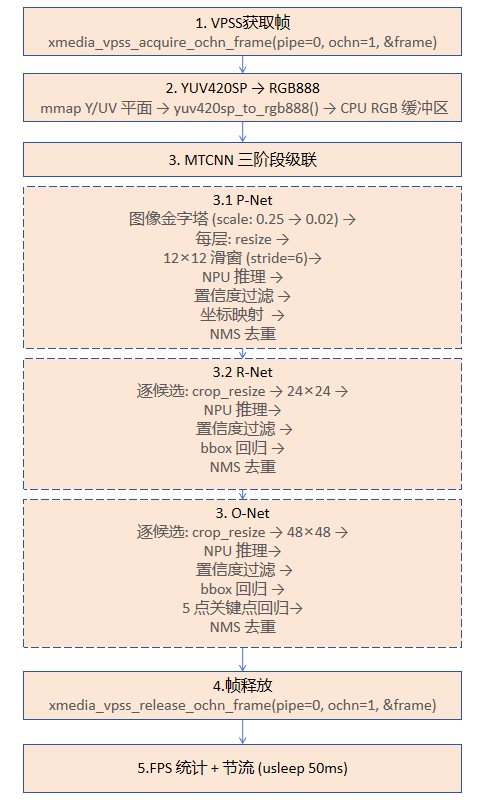

模型推理流程

4.5 MTCNN 检测算法详解

4.5.1 P-Net：图像金字塔 + 滑窗检测

P-Net 是一个全卷积网络，接收 12 × 12 的图像块，判断是否包含人脸。由于人脸大小不一，需要构建图像金字塔实现多尺度检测：

// 构建金字塔：从 12/min_face_size 开始，逐层缩小
scale = (float)PNET_PATCH_SIZE / PNET_MIN_FACE_SIZE;  // 初始: 12/48 = 0.25

while (scaled_image >= 12×12) {
    resize_rgb(src, DET_WIDTH, DET_HEIGHT, scaled, sw, sh);

    // 滑窗扫描
    for (y = 0; y <= sh - 12; y += PNET_STRIDE) {
        for (x = 0; x <= sw - 12; x += PNET_STRIDE) {
            // 提取 12×12 块 → NPU 推理 → 置信度过滤
            // 坐标映射回原始图像 + bbox 回归
        }
    }

    scale *= PNET_SCALE_FACTOR;  // 0.707 (= 1/√2，标准 MTCNN)
}

关键参数说明：

参数值说明
PNET_PATCH_SIZE12P-Net 输入尺寸
PNET_STRIDE6滑窗步长；6=快速，4=平衡，2=最佳召回率
PNET_MIN_FACE_SIZE48最小可检测人脸尺寸（检测图中的像素数）
PNET_SCALE_FACTOR0.707金字塔缩放因子（1/√2）
FACE_CONF_THRESHOLD0.50P-Net 置信度阈值

4.5.2 R-Net：候选精筛

R-Net 接收 P-Net 输出的候选框，从原始图像中裁剪对应区域并缩放到 24 × 24 进行二次筛选：

for (i = 0; i < pnet_count; i++) {
    // 1. 裁剪候选区域并缩放到 24×24
    crop_resize(rgb_img, DET_WIDTH, DET_HEIGHT, &cands[i], crop, 24);

    // 2. 复制到模型输入（处理 NCHW 布局）
    copy_rgb_to_model_input(&g_rnet, crop, 24, 24);

    // 3. NPU 推理
    xmedia_cl_graph_process(g_rnet.graph);

    // 4. 解量化 + 置信度过滤 + bbox 回归
    dequantize_output(&g_rnet, score_idx, s_vals, 2);
    dequantize_output(&g_rnet, box_idx, b_vals, 4);

    if (prob >= 0.70f) {  // R-Net 阈值更高，严格过滤
        bbox_reg(&cands[out_count], b_vals);
        out_count++;
    }
}
// NMS 去重
out_count = nms(cands, out_count, 0.50f);

4.5.3 O-Net：最终精修 + 关键点

O-Net 在 R-Net 基础上进一步精修框位置，并输出 5 个面部关键点：

for (i = 0; i < rnet_count; i++) {
    // 裁剪 → 48×48 → NPU 推理
    crop_resize(rgb_img, DET_WIDTH, DET_HEIGHT, &cands[i], crop, 48);
    copy_rgb_to_model_input(&g_onet, crop, 48, 48);
    xmedia_cl_graph_process(g_onet.graph);

    // 解量化：score(2) + bbox(4) + landmark(10)
    dequantize_output(&g_onet, score_idx, s_vals, 2);
    dequantize_output(&g_onet, box_idx, b_vals, 4);
    dequantize_output(&g_onet, lm_idx, l_vals, 10);

    // 关键点回归（模型输出 planar 格式: [x0..x4, y0..y4]）
    for (k = 0; k < 5; k++) {
        landmarks[k*2]     = x1 + l_vals[k]     * bw;  // X 坐标
        landmarks[k*2 + 1] = y1 + l_vals[5 + k] * bh;  // Y 坐标
    }
}

关键点顺序：左眼(LE) → 右眼(RE) → 鼻尖(N) → 左嘴角(ML) → 右嘴角(MR)。

4.6 后处理与帧间跟踪

形状过滤

NMS 后，filter_implausible() 会根据以下启发式规则过滤不合理的检测框：

// 拒绝非人脸形状的框
- 宽高比 < 0.20 或 > 3.0（注意：量化 MTCNN 的 bbox 回归会系统性收窄框）
- 宽或高 < 6 像素（太小的框）
- 面积 > 检测图像 90%（太大的框）

帧间跟踪

update_tracks() 实现基于 IoU 匹配的简单帧间跟踪，用于：

  1. 稳定显示：通过 EMA（指数移动平均）平滑检测框位置，消除帧间抖动
  2. 延迟消失：人脸暂时被遮挡或检测丢失时，保持显示若干帧（MAX_MISS = 3）
  3. 唯一 ID：每条跟踪记录分配唯一 ID
// 每帧处理流程：
// 1. 用 IoU 匹配新检测与已有跟踪
// 2. 匹配成功 → EMA 平滑更新位置
//    匹配失败 → 新建跟踪 或 miss_count++
// 3. miss_count > MAX_MISS → 移除跟踪

4.7 输出量化与反量化

NPU 输出的是 INT8 量化数据，需要反量化为浮点值才能使用：

// 反量化公式
float_value = (int8_value - zero_point) × scale

// 代码实现
static void dequantize_output(const npu_model_t *m, int tensor_idx,
                              float *out, int count)
{
    unsigned char *data = get_output_data(m, tensor_idx);
    float scale = m->output.tensor[tensor_idx].quant.scale;
    int zp = m->output.tensor[tensor_idx].quant.zp;
    for (i = 0; i < count; i++)
        out[i] = ((float)data[i] - zp) * scale;
}

4.8 Web 服务与 API

应用内嵌了一个轻量级 HTTP 服务器（web_server.c），提供以下路由：

路由方法功能
/GET返回 index.html 页面
/mjpegGETMJPEG 视频流（multipart/x-mixed-replace）
/api/facesGET返回 JSON 格式的检测结果
/api/statusGET返回简要状态信息
/style.css、/app.jsGET静态资源文件

/api/faces 返回的 JSON 格式：

{
  "count": 2,
  "fps": 18,
  "faces": [
    {
      "x": 0.3125,
      "y": 0.2056,
      "w": 0.1875,
      "h": 0.3333,
      "score": 0.998,
      "landmarks": [
        { "x": 0.35, "y": 0.29 },
        { "x": 0.44, "y": 0.285 },
        { "x": 0.395, "y": 0.34 },
        { "x": 0.36, "y": 0.41 },
        { "x": 0.43, "y": 0.405 }
      ]
    }
  ]
}

其中坐标值均已归一化到 0.0 ~ 1.0 范围（相对于检测图像尺寸）。

5 如何编写类似应用

本节以 face_recognize 为参考模板，讲解如何开发一个基于 GK7206 NPU 的自定义 AI 视觉应用。

5.1 开发步骤总览

步骤 1: 准备模型 → 训练/下载模型 → XMTVM 工具转换为 .xmm 格式
步骤 2: 创建工程 → 复制 Makefile 模板 → 编写 main.c
步骤 3: 初始化管线 → VI + VPSS + VENC 配置
步骤 4: 加载模型 → xmedia_cl_* API 加载 .xmm
步骤 5: 推理循环 → 获取帧 → 前处理 → NPU 推理 → 后处理
步骤 6: 结果输出 → Web 展示 / RTSP 推流 / 其他方式

5.2 步骤 1：准备模型

使用 XMTVM 模型转换工具将训练好的模型（ONNX/PyTorch）转换为 GK7206 NPU 专用的 .xmm 格式：

# 示例：使用 XMTVM 工具转换模型
python3 convert.py --model yolov5s.onnx \
    --input_shape 1,3,320,180 \
    --input_format RGB \
    --quantize int8 \
    --output model.xmm

模型转换注意事项

  • 模型的 input_format 设置决定了输入数据格式（RGB/YUV 等）
  • 量化方式（INT8/UINT8）会影响推理精度和后处理的反量化参数
  • 建议在 YAML 配置中指定 (pixel - 127.5) / 128 归一化，由 NPU 内部完成，减轻 CPU 负担

5.3 步骤 2：创建工程

参照 face_recognize 的目录结构创建新工程：

mkdir -p my_app/src my_app/models my_app/web

编写 Makefile（可直接复制 face_recognize/Makefile 并修改）：

ifeq ($(CFG_SDK_EXPORT_FLAG),)
        SDK_DIR := $(shell cd $(CURDIR)/../.. && /bin/pwd)
endif

include $(SDK_DIR)/build/base.mk
include $(SAMPLE_DIR)/sample_base.mk

TARGET := my_app                    # 修改为你的应用名

LIBS := -lxmedia_svp -lxmedia_npu $(SAMPLE_LIBS) $(SAMPLE_COMMON_LIB) -lpthread

INCLUDES := $(SAMPLE_INCLUDES)
INCLUDES += -I$(SDK_DIR)/project/common    # 如果使用 web_server.c

CFLAGS := $(SAMPLE_CFLAGS) $(LIBS) $(INCLUDES)

SRCS := $(wildcard src/*.c) $(SDK_DIR)/project/common/web_server.c
OBJS := $(patsubst %.c, %.o, $(SRCS))

.PHONY: all clean

all: $(OBJS)
	$(AT)$(CC) -o $(TARGET) $^ $(CFLAGS)

%.o : %.c
	$(AT)$(CC) -c -o $@ $< $(CFLAGS)

clean:
	$(AT)rm -rf $(OBJS) $(TARGET)

5.4 步骤 3：初始化视频管线

视频管线的初始化代码可以直接复用 face_recognize 的 init_system() 函数框架，需要根据实际需求调整以下参数：

// 1. 根据你的模型输入尺寸调整 NPU 检测分辨率
#define DET_WIDTH   320     // 匹配模型输入宽度
#define DET_HEIGHT  180     // 匹配模型输入高度

// 2. VB 内存池配置（3 个 Pool）
//    - Pool 0: VI 采集缓冲
//    - Pool 1: VPSS 全分辨率 / VENC
//    - Pool 2: VPSS NPU 输入（DET_WIDTH × DET_HEIGHT）

// 3. VPSS 输出通道配置
//    - ochn0: 全分辨率 → VENC (用于 Web 展示)
//    - ochn1: 缩放到 DET_WIDTH×DET_HEIGHT → NPU 推理

5.5 步骤 4：加载 NPU 模型

加载模型的代码可以直接复用 load_one_model() 函数。该函数封装了完整的模型加载流程：

// 定义模型结构体（封装 graph + tensor + buffer）
typedef struct {
    xmedia_cl_graph graph;
    xmedia_cl_tensor_info_inout input;
    xmedia_cl_tensor_info_inout output;
    void *work_buf, *weight_buf, *input_buf, *output_buf;
    xmedia_u64 work_phy, weight_phy, input_phy, output_phy;
} npu_model_t;

// 加载模型
npu_model_t my_model;
load_one_model(&my_model, g_cl_ctx, "./models/my_model.xmm");

5.6 步骤 5：编写推理循环

推理循环的核心模式是「获取帧 → 前处理 → NPU 推理 → 后处理」：

void *inference_thread(void *arg)
{
    while (running) {
        // 1. 从 VPSS 获取帧
        xmedia_vpss_acquire_ochn_frame(pipe, ochn, &frame, timeout);

        // 2. 前处理（根据模型需求）
        //    - mmap 帧数据到用户空间
        //    - YUV → RGB 转换（如果模型需要 RGB）
        //    - resize / crop 到模型输入尺寸
        //    - 处理数据布局（HWC → NCHW 等）
        void *frame_y  = xmedia_mmz_map(frame.addr.y_phy_addr, ...);
        void *frame_uv = xmedia_mmz_map(frame.addr.c_phy_addr, ...);
        yuv420sp_to_rgb888(frame_y, frame_uv, rgb_buf, ...);
        copy_rgb_to_model_input(&model, rgb_buf, width, height);

        // 3. 执行 NPU 推理
        xmedia_cl_graph_process(model.graph);

        // 4. 后处理
        //    - 从输出 buffer 读取并反量化
        dequantize_output(&model, tensor_idx, output, count);
        //    - 解析检测结果（NMS、阈值过滤等）
        //    - 更新共享状态（加锁保护）

        // 5. 释放帧
        xmedia_vpss_release_ochn_frame(pipe, ochn, &frame);
        xmedia_mmz_unmap(frame_y);
        xmedia_mmz_unmap(frame_uv);
    }
}

5.7 关键编程要点

MMZ 内存管理

NPU 相关的缓冲区必须使用 MMZ（Media Memory Zone）分配物理连续内存：

// 分配 + 映射
xmedia_u64 phy = xmedia_mmz_alloc(mmz_name, buf_name, size);
void *virt = xmedia_mmz_map(phy, size, cached);

// 使用完毕后
xmedia_mmz_unmap(virt);
xmedia_mmz_free(phy);

数据布局转换

NPU 模型通常使用 NCHW 布局 [1, C, H, W]，而相机输出的 RGB 数据是 HWC 布局。copy_rgb_to_model_input() 自动检测模型布局并进行转换：

if (model_input_is_nchw(m)) {
    // HWC → NCHW: 分离 R/G/B 三个通道平面
    for (c = 0; c < 3; c++)
        for (y = 0; y < h; y++)
            for (x = 0; x < w; x++)
                dst[c*plane + y*w + x] = src[(y*w + x)*3 + c];
} else {
    memcpy(dst, src, w * h * 3);  // 直接拷贝
}

量化输出处理

NPU 输出的是量化后的整数数据，需要根据输出 Tensor 的量化参数（scale 和 zero_point）进行反量化：

float scale = m->output.tensor[idx].quant.scale;
int zp = m->output.tensor[idx].quant.zp;
float value = (float)(int8_data[i] - zp) * scale;

输出 Tensor 索引

当模型有多个输出 Tensor 时，需要通过通道数来识别各输出的含义：

// 通过输出通道数查找对应的 Tensor 索引
int score_idx = find_output_by_ch(&model, 2);    // 2 通道 = 分类得分
int box_idx   = find_output_by_ch(&model, 4);    // 4 通道 = bbox 回归
int lm_idx    = find_output_by_ch(&model, 10);   // 10 通道 = 5 点关键点

5.8 常见问题排查

问题可能原因解决方案
NPU 加载模型失败.xmm 文件路径错误或格式不匹配检查路径是否正确，确认模型输入尺寸与代码匹配
检测不到人脸置信度阈值过高 / YUV→RGB 转换错误降低阈值调试；dump 首帧 RGB 验证颜色转换
检测框位置偏移bbox 回归坐标未正确映射检查坐标从缩放图像到原图的映射计算
帧率过低P-Net 滑窗步长太小 / 金字塔层数过多增大 PNET_STRIDE 或 PNET_MIN_FACE_SIZE
Web 页面无法访问前端文件未放置在正确目录确保 HTML/JS/CSS 在 Web 服务器的静态文件目录中
MMZ 分配失败系统内存不足减少 VB Pool 数量或块大小

6 参考链接
