03 镜像烧录

本文档主要介绍FastBurn工具的烧录功能。

FastBurn 工具安装

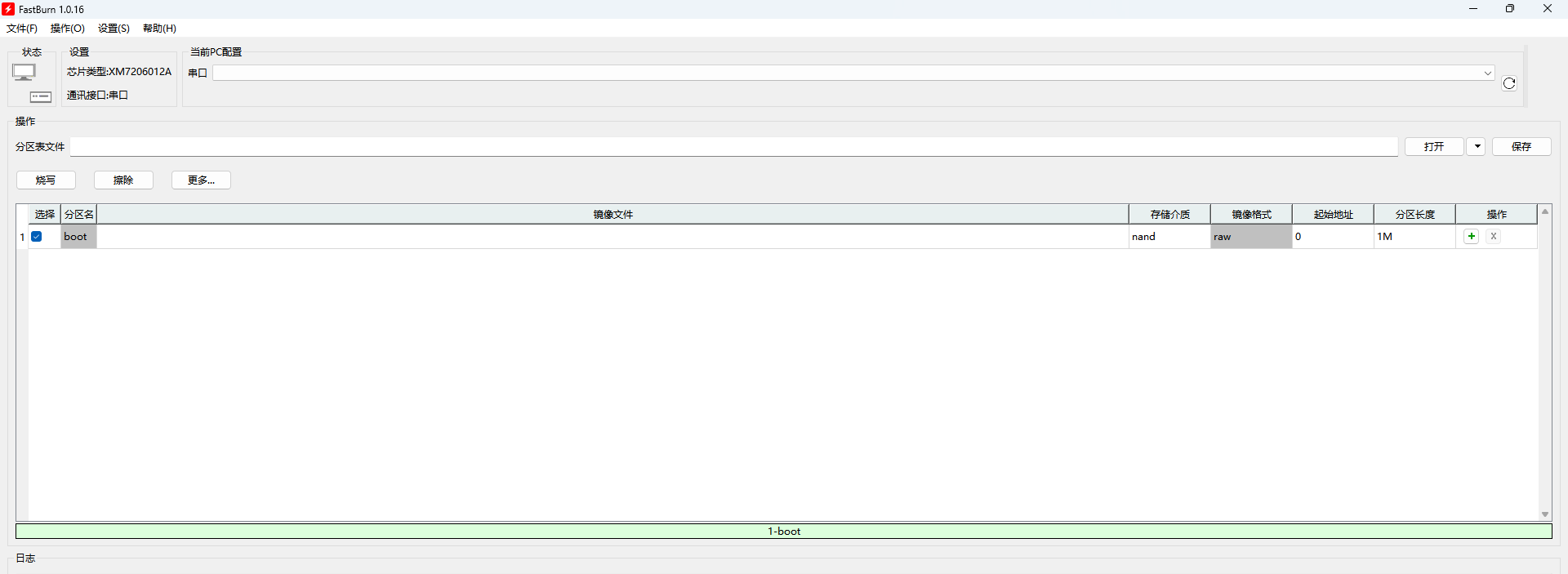

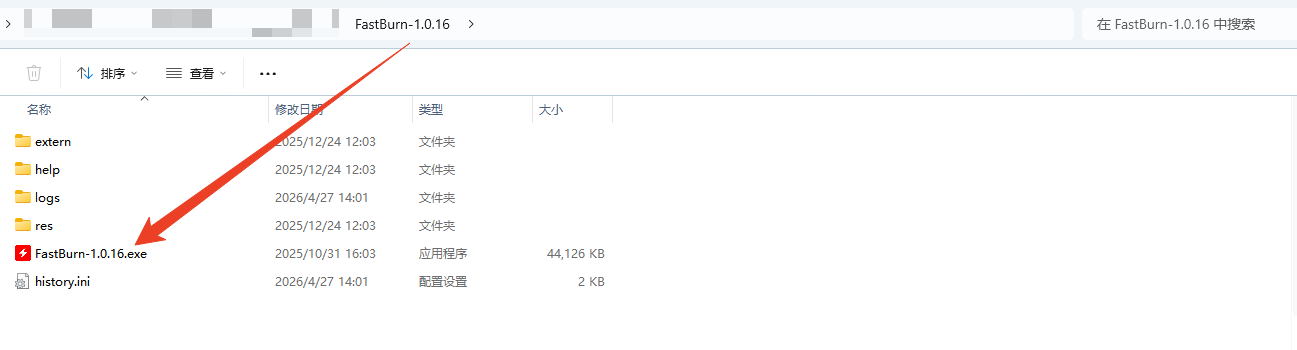

步骤1： 将SDK发布包目录下的FastBurn工具包（路径：$SDK_DIR\tools\windows\burning-tool\FastBurn-x.x.xx.zip）拷贝到PC上的本地硬盘并解压。 步骤2： 双击工具目录下的 FastBurn-x.x.xx.exe 文件，打开FastBurn工具。

1. 使用串口进行烧写

说明

请用户自行安装所使用的USB转TTL模块所需的串口驱动

FT232 驱动程序位于 SDK 发布包中：

sdk/tools/windows/burning-tools/ftdi-driver/FTDI-CDM-Driver.exe

双击运行安装程序，按向导完成安装。

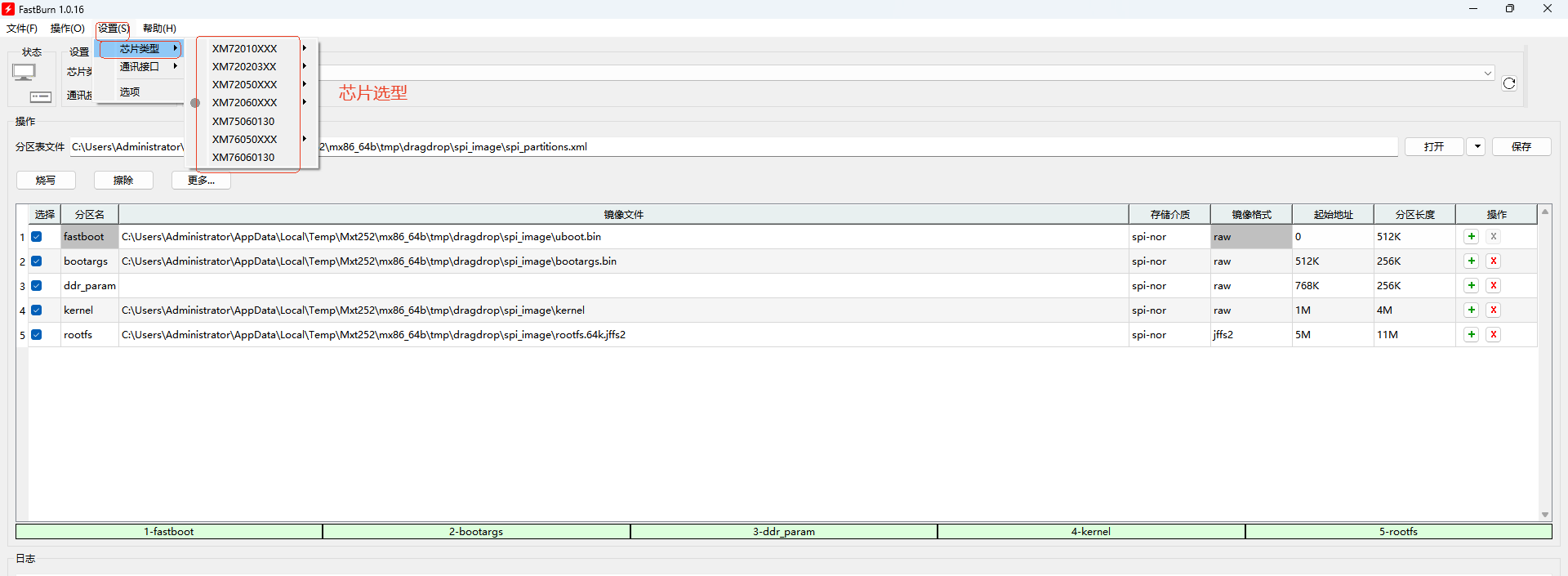

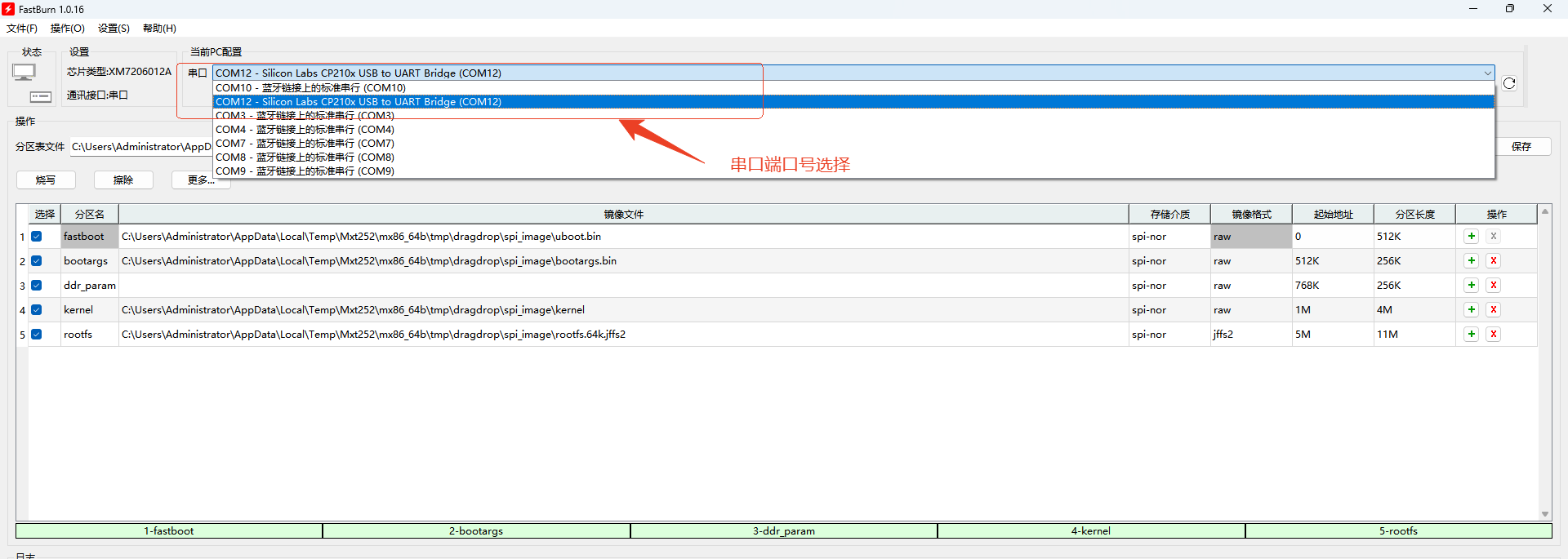

步骤1： 在工具界面中，先选择芯片类型，再选择通讯接口（如"串口"），选择对应的端口号

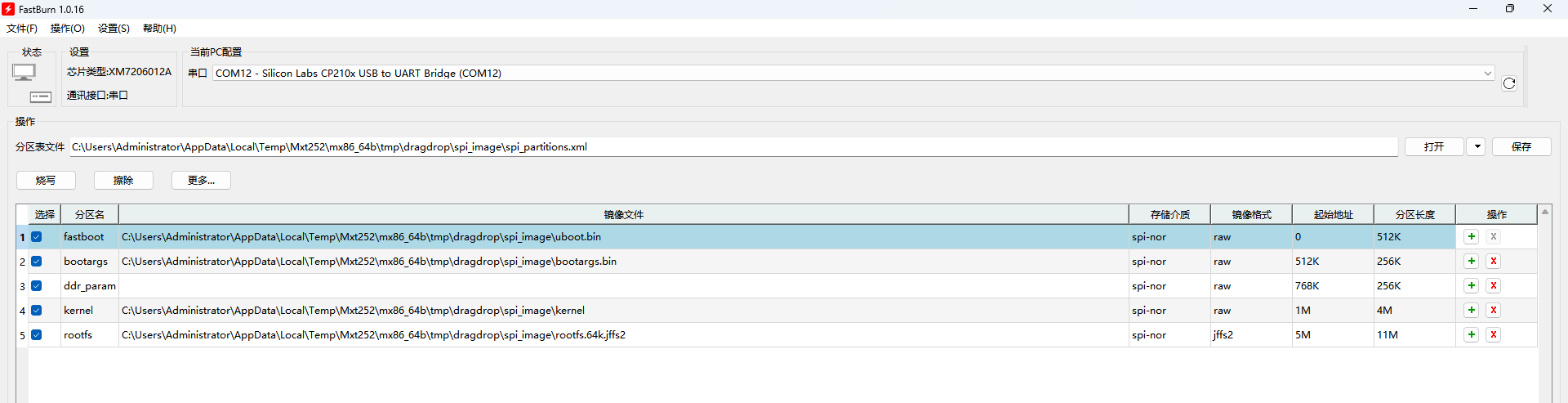

步骤2： 将镜像文件（目录路径如下）添加到 FastBurn 中，添加完成后 FastBurn 会自动识别镜像中的分区表信息。如需手动配置分区表，请参考 4.配置分区表信息。

~/GK7206$ ls out/xm7206v12a/image/
emmc_image  nand_image  spi_image

步骤3： 根据选择的通讯接口连接好单板，点击烧写按键并按下单板的RESET按键，即可进行烧写操作。

2. 使用 串口+USB 进行烧录

2.1 USB驱动安装

如果使用串口+USB方式进行烧写，必须先安装USB驱动。驱动安装步骤如下：

方法1：

步骤1： 使Pico-G1进入USB设备模式

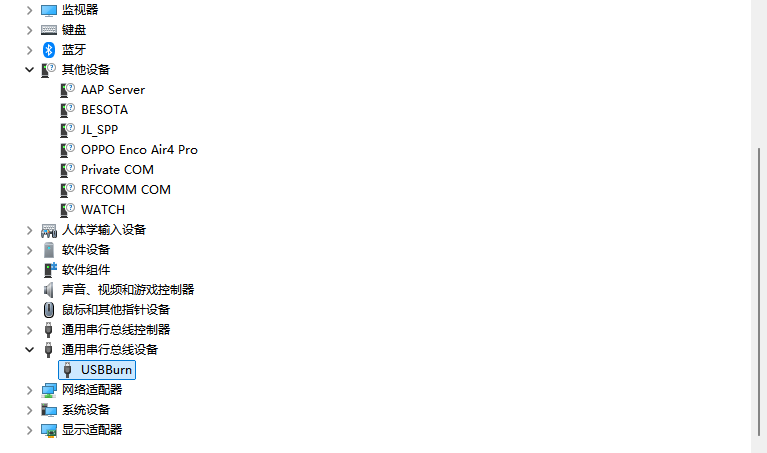

按住boot键再给Pico-G1上电，使设备进入USB设备模式。此时查看PC端设备管理器，PC端将扫描如下图带黄色叹号的USB设备。

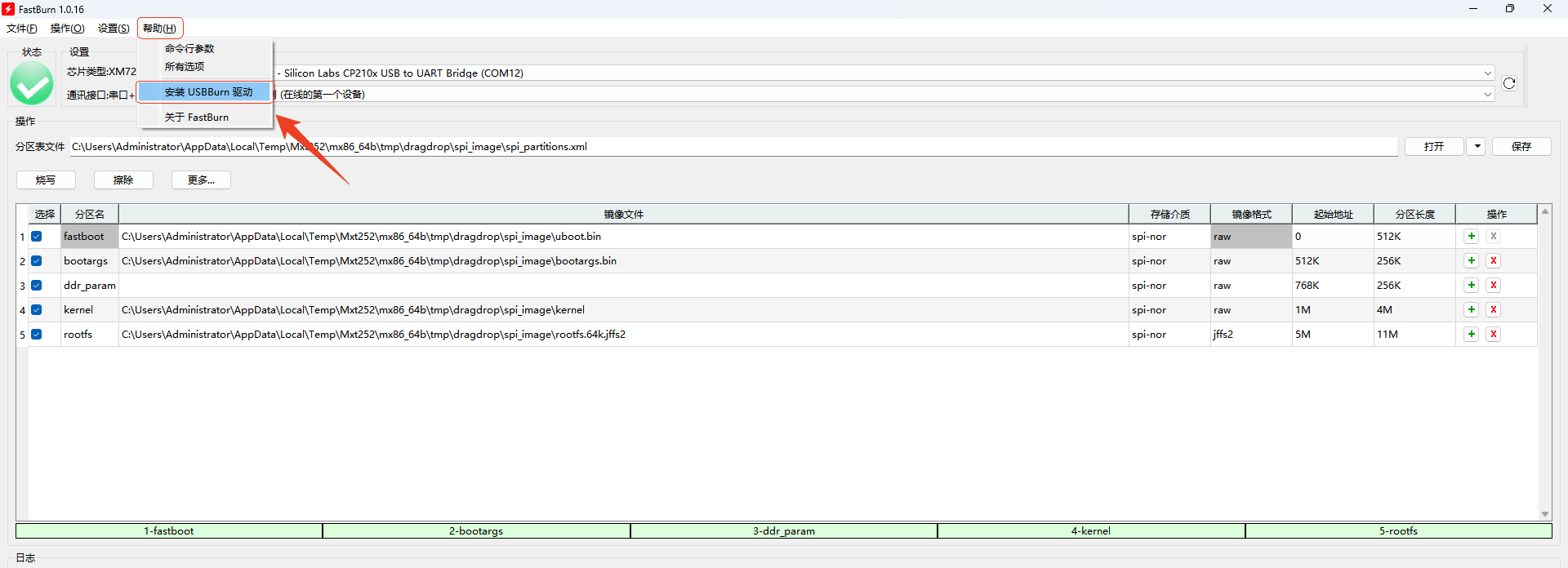

步骤2： 按照FastBurn提示步骤安装驱动

步骤3： 安装完成，黄色感叹号消失，按下复位键重启Pico-G1

方法2：

步骤1： 使Pico-G1进入USB设备模式

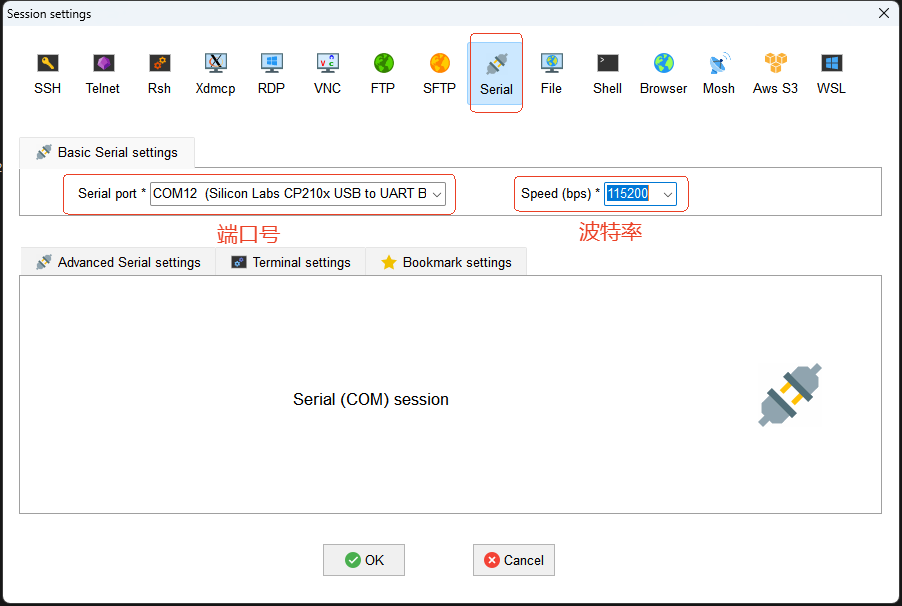

PC端通过USB连接线与Pico-G1连接，通过Mobaxterm中的串口与Pico-G1进行连接 输入回车，出现下列标志说明连接成功

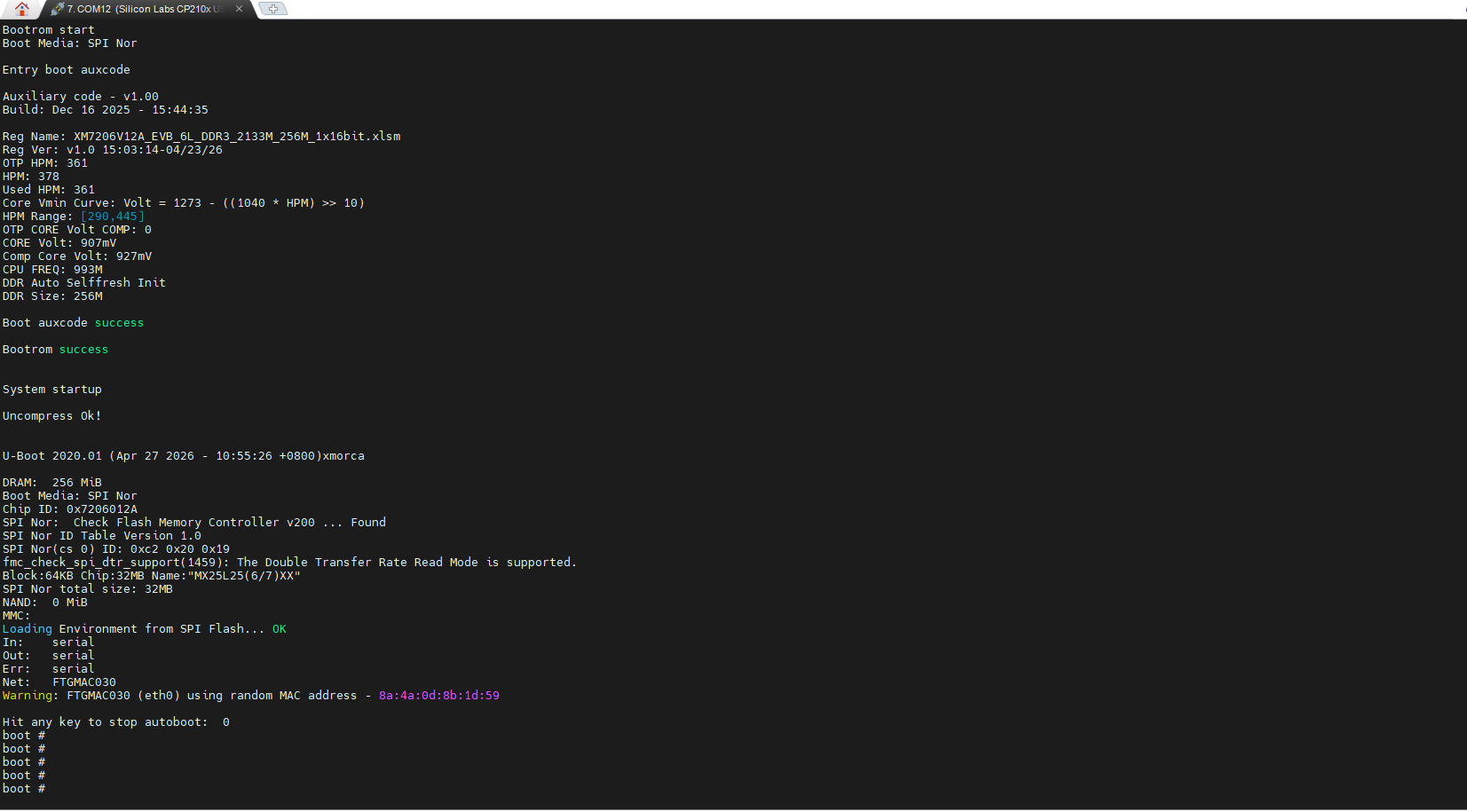

按下 Pico-G1 板卡的 RESET（复位）按键，同时在 PC 端Mobaxterm串口终端界面持续按回车键，以中断自动启动流程，进入 U-Boot 命令行界面。

在U-Boot命令行界面执行usb device命令，并查看PC端设备管理器，此时PC端将扫描如下图带黄色叹号的USB设备。

步骤2： 按照FastBurn提示步骤安装驱动

步骤3： 安装完成，黄色感叹号消失，按下复位键重启Pico-G1

2.2 烧录步骤

同串口，只需将通讯方式改为串口+USB即可

3 使用USB烧录

说明

烧录方式和USB+串口类型一样，但握手步骤有所不同，握手步骤为：按住Boot键不松，单击Reset键，松开Reset键

4 配置分区表信息

分区表用于描述 Flash 存储空间的划分方式，包括每个分区的名称、起始地址、分区大小以及对应烧录的镜像文件。FastBurn 在烧录固件时，会根据分区表信息将不同镜像写入到 Flash 的指定位置。常见分区包括 fastboot、bootargs、ddr_param、kernel、rootfs 等。不同平台、不同 Flash 容量以及不同系统方案下，分区表可能会有所不同。

一般情况下，如果使用 SDK 默认提供的分区表，并且固件镜像大小没有变化，可以不修改分区表。但在以下场景中，需要检查并重新配置分区表。

1. 镜像文件大小超过原分区大小

当某个镜像文件变大，超过原来分区预留空间时，需要调大对应分区。例如： kernel 镜像超过 kernel 分区大小；rootfs 镜像超过 rootfs 分区大小；烧录时提示 image size too large、partition size not enough 等类似错误。

解决方案： 需要根据实际镜像大小重新规划分区大小。

---

2. 更换 Flash 容量

如果硬件使用的 Flash 容量发生变化，例如： 从 16MB SPI NOR Flash 更换为 32MB、从 256MB NAND Flash 更换为 128MB、EMMC 容量发生变化等；

解决方案： 需要根据新的存储容量重新调整分区布局，避免分区超出 Flash 范围，或者没有充分利用新增空间。

---

3. 新增、删除或调整分区

当系统功能变化时，可能需要新增或调整分区。例如： 新增 recovery 分区、新增 userdata 分区、新增 app、config、factory 分区、删除不再使用的分区、合并多个小分区、调整 rootfs 或用户数据分区大小等情况。

解决方案： 需要同步修改分区表，并确保启动参数或设备树中的分区信息与之保持一致。

---

4. OTA 升级方案发生变化

如果系统需要支持 OTA 升级，尤其是 A/B 分区升级方案，通常需要重新规划分区。例如：

kernel_a、kernel_b、rootfs_a、rootfs_b、recovery、ota、userdata

OTA 方案对分区大小和分区顺序通常有特定要求，因此需要结合升级方案重新配置。

---

5. 启动方式或系统方案变化

如果系统启动方式发生变化，也可能需要调整分区表。例如： bootloader 加载地址变化、kernel、dtb、rootfs 的存放位置变化、从单系统启动改为双系统启动、从 initramfs 启动改为 rootfs 分区挂载、启动参数中的 mtdparts 发生变化等。

解决方案： 先确定新的启动链路和镜像布局，再同步修改分区表、烧录配置、启动参数和启动脚本

---

注意

如果 FastBurn 中配置的分区表与系统实际使用的分区信息不一致，可能会出现以下问题：

1. 烧录成功但无法启动
2. kernel 找不到 rootfs
3. rootfs 挂载失败
4. Linux 启动后看到的 MTD 分区与预期不一致
5. 数据写入错误分区，导致系统异常

因此，修改 FastBurn 分区表后，需要同步确认 bootloader、bootargs、设备树或系统配置中的分区信息。
