01 MPP媒体处理软件

1 概述

媒体处理软件平台（MediaProcessPlatform，简称MPP），可支持应用软件快速开发。该平台对应用软件屏蔽了芯片相关的复杂的底层处理，并对应用软件直接提供MPI（MPPProgramInterface）接口完成相应功能。该平台支持应用软件快速开发以下功能：输入视频捕获、H.265JPEG编码、H265解码、视频输出显示、视频图像前处理（包括去噪、增强、锐化）、图像几何矫正、图像拼接、黑白图像融合、图像防抖、音频捕获及输出、音频编解码等功能。

1.1 MPP架构

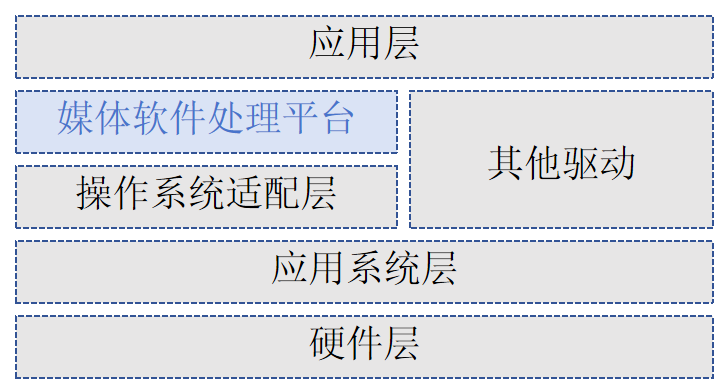

MPP架构自下而上分为硬件层、操作系统层、操作系统适配层、媒体处理平台、其他驱动及应用层，如下图所示。

• 硬件层：由芯片及必要的外围器件构成，包括 Flash、DDR、视频 Sensor 或 AD、音频 AD 等。
• 操作系统层：基于 Linux 的 OS 系统。
• 操作系统适配层：提供操作系统系统调用基础函数，屏蔽操作系统差异，支持媒体处理平台运行在不同操作系统或不同版本上。
• 媒体处理平台（MPP）：基于操作系统适配层，控制芯片完成相应的媒体处理功能。它对应用层屏蔽了硬件处理细节，并为应用层提供 API 接口。
• 其他驱动：除媒体处理平台外，提供其他硬件处理单元相应的驱动，如 CIPHER、RTC 等驱动。
• 应用层：基于媒体处理平台及其他驱动，由用户开发的应用软件系统。

1.2 MPP视频流

说明

本文档中出现的“VI在线/离线”是指VI_CAP与VI_PROC之间的在线/离线模式。 本文档中出现的“VPSS在线/离线”是指VI_PROC与VPSS之间的在线/离线模式。 本文档中出现的“GDC在线/离线”是指GDC与VPSS之间的在线/离线模式 VI_PROC与GDC之间固定为离线模式。

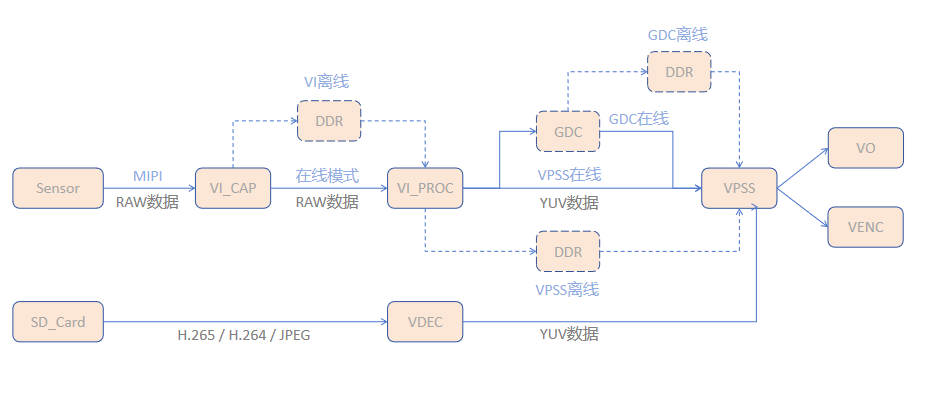

MPP视频流如下图所示：

• VI_CAP模块：通过MIPI协议获取sensor原始图像数据
• VI_PROC模块：对原始图像数据做剪切、去噪等处理，并输出多路不同分辨率的图像数据
• GDC模块： 对图像做几何变换，比如鱼眼校正、镜头畸变校正、旋转、透视变换等(为可选项)
• VPSS模块：接收VI、GDC和VDEC模块发送过来的图像，可对图像进行图像增强、锐化拼接等处理，可实现同源输出多路不同分辨率的图像数据
• 编码模块：接收VPSS处理后输出的图像数据，按不同协议进行编码并输出相应码流。
• VO模块：接收VPSS处理后的输出图像，可进行播放控制等处理，按用户配置的输出协议输出给外围视频设备。

pipe模式配置注意事项

1. 对任意pipe，GDC和VPSS不能同时处于在线模式
2. 仅pipe0支持VI在线模式
3. 当pipe0处于VI离线模式时，其余pipe的GDC模式和VPSS模式必须和pipe0的GDC模式和VPSS模式保持一致

---

2 系统控制模块

系统控制根据芯片特性，完成系统基本初始化工作，同时负责管理MPP（MediaProcessPlatform媒体处理平台）系统各个业务模块的异常退出、提供当前MPP系统的版本信息、提供绑定功能、提供大块物理内存管理、提供模块的OST与QOS值配置等功能。

2.1 SYS模块初始化与去初始化

SYS模块初始化用于指定pipe中各模块之间的工作模式，任何MPP业务在运行前，必须先进行系统初始化；在业务结束后，必须进行系统去初始化以释放资源。示例如下(所需头文件：xmedia_sys.h)：

xmedia_s32 mpp_sys_init()
{
    xmedia_s32 ret = XMEDIA_SUCCESS;
    ret=xmedia_sys_exit();
    if(ret!=XMEDIA_SUCCESS)
    {
        printf("xmedia_sys_exit failed !\n");
        return ret;
    }
    xmedia_sys_config sys_config={0};
    /*
     |注意：
     |  1. 对任意pipe，GDC和VPSS不能同时处于在线模式
     |  2. 仅pipe0支持VI在线模式
     |  3. 当pipe0处于VI离线模式时，其余pipe的GDC模式和VPSS模式必须和pipe0的GDC模式和VPSS模式保持一致
     */
    sys_config.pipe_mode[0].vicap_viproc_mode = XMEDIA_WORK_MODE_ONLINE;
    sys_config.pipe_mode[0].viproc_vpss_mode = XMEDIA_WORK_MODE_ONLINE;
    sys_config.pipe_mode[0].gdc_vpss_mode =XMEDIA_WORK_MODE_OFFLINE;
    ret=xmedia_sys_init(&sys_config);
    if(ret!=XMEDIA_SUCCESS)
    {
        printf("xmedia_sys_init failed !\n");
        return ret;
    }
    else
    {
        printf("xmedia_sys_init success !\n");
        return XMEDIA_SUCCESS;
    }

}

使用注意事项

1. 单进程时，如果多次初始化，仍会返回成功，但实际上不会对MPP的运行状态有任何影响，第一次有效配置为配置结果。若要更改初始化配置，需要调xmedia_sys_exit后进行。

2. 多进程时，每个进程都需要进行初始化操作，只支持一种有效配置（输入参数非空）。若a进程已进行初始化操作且输入参数非空时，其他进程初始化操作的输入参数必须和a进程的一致或者为空；若a进程已进行初始化操作且输入参数为空时，对其他进程的初始化操作没有影响。

3. 同一数据通路上VI和VPSS的pipe号必须一致。

2.2 视频缓存池（VB）管理

视频缓存池主要向媒体业务提供大块物理内存管理功能，负责内存的分配和回收，充分发挥缓存池的作用，让物理内存资源在各个媒体处理模块中合理使用。一组大小相同、物理地址连续的缓存块组成一个视频缓存池。必须在MPP业务之前配置公共视频缓存池。根据业务的不同，公共缓存池的数量、缓存块的大小和数量不同。

• 公共缓存池配置：

  系统支持配置多个公共缓存池，每个缓存池包含若干个大小相同的缓存块。配置时可通过 xmedia_vb_cfg结构体中的commont_pool成员指定缓存池的个数以及每个缓存池的块大小和块数量。

  • 块大小：需根据业务中最大分辨率图像的尺寸及像素格式计算，可通过xmedia_vb_get_buffer_config获取。
  • 块数量：需根据并发业务路数评估，数量不足会导致获取缓存块失败，数量过多则浪费内存。

• 模块私有缓存池： 除公共缓存池外，部分模块（如ISP、VDEC）也支持配置模块私有缓存池，用于特定业务场景的优化,可通过 xmedia_vb_cfg结构体中的supplement_config成员进行配置。

• 缓存块获取与释放：

  • 获取：xmedia_mpi_vb_get_block，从指定公共缓存池中获取一个空闲块。
  • 释放：xmedia_mpi_vb_release_block，使用完毕后必须释放缓存块，否则会导致缓存池耗尽。

说明

因为其他模块依赖公共缓存池，所以在其他模块初始化之前需要执行vb初始化（在sys的初始化之后调用）。可多次调用，返回成功，但只有第一次的配置信息生效。

xmedia_s32 mpp_vb_init()
{
    xmedia_s32 ret = XMEDIA_SUCCESS;

    ret = xmedia_vb_exit();
    if(ret!=XMEDIA_SUCCESS)
    {
        printf("xmedia_vb_exit failed !\n");
        return ret;
    }

    xmedia_vb_config vb_config={0};//必须先将配置置0，否则会出现随机非零配置，从而出现非法配置，导致vb池初始化失败
    /*
    #define XMEDIA_VB_SUPPLEMENT_ISP_INFO_ENABLE     1
    #define XMEDIA_VB_SUPPLEMENT_VDEC_INFO_ENABLE    (1 << 1)
    supplement_config: 补充内存池配置，bit[0] 和bit[1]有效，其余为非法值。
    bit[0]: 1表示打开ISP的内存申请开关，0表示关闭；
    bit[1]: 1表示打开VDEC的内存申请开关，0表示关闭。
    */
    vb_config.supplement_config=XMEDIA_VB_SUPPLEMENT_ISP_INFO_ENABLE|XMEDIA_VB_SUPPLEMENT_VDEC_INFO_ENABLE;
    vb_config.max_pool_cnt = 25;//最大内存池数量


    xmedia_vb_base_info vb_base_info = {0};
    vb_base_info.video_fmt = XMEDIA_VIDEO_FMT_LINEAR;//视频存储格式
    vb_base_info.pixel_fmt = XMEDIA_VIDEO_PIXEL_FMT_YVU_SEMIPLANAR_422;//像素格式
    vb_base_info.cmp_mode = XMEDIA_VIDEO_COMPRESS_MODE_NONE;//图像压缩模式
    vb_base_info.bit_width = XMEDIA_VIDEO_DATA_WIDTH_8;//数据宽度
    vb_base_info.width = 1920;//宽度
    vb_base_info.height = 1080;//高度
    vb_base_info.align = DEFAULT_ALIGN;//对齐方式
    vb_base_info.ainr_attr.ainr_en = XMEDIA_FALSE;//AINR失能

    xmedia_vb_cal_cfg vb_cal_cfg = {0};
    xmedia_vb_get_buffer_config(&vb_base_info,&vb_cal_cfg);//计算块大小

    vb_config.common_pool[0].block_size = vb_cal_cfg.vb_size;//块大小-视频图像帧总大小
    vb_config.common_pool[0].block_cnt = 3;//块数量
    vb_config.common_pool[0].map_mode = XMEDIA_VB_MAP_MODE_NONE;//VB的内核态虚拟地址映射模式
    /* mmz_name保持全0时，默认从anonymous的mmz zone创建pool */

    ret = xmedia_vb_init(&vb_config);

    if(ret!=XMEDIA_SUCCESS)
    {
        printf("xmedia_vb_init failed, ret = 0x%x !\n", ret);
        return ret;
    }
    else
    {
        printf("xmedia_vb_init success !\n");
        return XMEDIA_SUCCESS;
    }
}

2.3 绑定机制

MPP支持模块绑定机制，即通过绑定接口xmedia_sys_bind，通过数据接收者绑定数据源来建立两者之间的关联关系（只允许数据接收者绑定数据源）。绑定后，数据源生成的数据将自动发送给接收者，从而无需应用层频繁干预。MPP所支持的绑定关系如下表所示：

---------------------数据源---------------------	---------------------数据接收者---------------------
VI	VPSS / MCF
MCF	VPSS
VPSS	VO / VENC
VDEC	VPSS / VO

所需头文件和库

头文件：common.h、xmedia_sys.h

库文件：libxmedia_common.a

• 绑定API：

//建立绑定：
xmedia_s32 xmedia_sys_bind(const xmedia_chn_info *src_chn,const xmedia_chn_info *dest_chn);
//解除绑定：
xmedia_s32 xmedia_sys_unbind(const xmedia_chn_info *src_chn,const xmedia_chn_info *dest_chn);

注意

1. 同一个数据接收者只能绑定一个数据源。

2. VI和VDEC作为数据源，是以通道为发送者，向其他模块发送数据，用户将设备号置为0，SDK不检查输入的设备号。其他情况均需指定设备号和通道号。
