04 AI降噪 (AI_NR)

AI_NR是一种利用深度学习技术在Bayer Raw域进行降噪的技术。相较于传统降噪算法，AI去噪能够更干净地去除噪声且噪声形态更细腻，在暗环境或极高增益下能提供更高的信噪比，从而满足看清图像的需求。

1 概述与工作原理

AI_NR工具的逻辑架构基于"大模型蒸馏+小模型微调"的思路。首先通过标定得到的FPN（固定模式噪声）和噪声参数，结合通用降噪大模型，对采集的Noisy Raw数据进行处理，生成Noisy-Clean Raw数据对；随后利用这些数据训练小模型，最后将小模型进行量化部署到端侧。

工具的完整使用流程包含六个阶段：

1. Preprocess：数据预处理，生成训练数据对。
2. Float Finetune：浮点模型微调训练。
3. Float Inference：浮点模型推理验证。
4. Quant Finetune：量化模型微调训练。
5. Quant Inference：量化模型推理验证。
6. Quant Deploy：量化模型部署导出。

2 环境搭建与数据准备

2.1 环境搭建

• 硬件环境：需确认当前Sensor的基础信息，包括数据位宽、Bayer pattern、分辨率、最大Again对应的ISO值。
• 软件环境：安装miniconda并配置运行ai_nr所需的环境。

2.2 数据准备

在开始训练前，必须准备以下数据：

• 噪声参数：确认需微调Sensor的噪声参数（共五个）及FPN（需包含黑电平信息）。

• FPN数据：采集100~200帧黑帧。采集时镜头必须全黑，曝光时间与实际最暗场景一致，again打满，ispdgain=1，sensor dgian=1。

  须知

  曝光时间越短，FPN暴露的坏点越少，Label学习去坏点能力越弱。更换Sensor需同步更换FPN数据。

• 训练数据：采集真实场景的Raw序列及对应的Meta信息、AWB及CCM信息。数据存放格式为每组数据存放一个文件夹，以ISO值命名，内含***.raw、***.txt、awb.txt、ccm.txt。

3 模型训练、量化与部署流程

工具通过修改config.yml文件来控制各阶段的运行。

阶段一：Preprocess (数据预处理)

通过大模型生成当前蒸馏数据的Noise-Clean Raw数据对。

1. 配置YML：state: "preprocess", substate: "preprocess_sm"。
2. 填写参数：在data字段填写bit, max_dgain, max_iso, bayer_pattern及sensor_id。
3. 填写噪声参数：在YML末尾填写Sensor的高斯泊松标定参数（KA, KB, BA, BB, BC）。
4. 填写路径：配置fpn_dir（FPN路径）、data_dir（蒸馏数据路径）、dump_pre_root（输出路径）及teacher模型路径。
5. 运行与检查：运行结束后，在dump_pre_root下查看生成的input-label可视化结果，确认预处理是否正常。

阶段二：Float Finetune (浮点微调)

对浮点小模型进行两阶段训练。

1. 配置YML：state: "float", substate: "float_finetune"。

2. 训练设置：在train字段设置stage（1或2）、learning_rate、batch_size等。

3. 模型配置：在model字段选择net_name（根据Sensor分辨率就近选择，如3M选"4M"，6M选"8M"）。

4. 检查结果：训练后在train_dump路径下生成input, label, predict图像，检查颜色亮度是否对应。

   建议

   训练建议到60 epoch以上。若Loss为NaN，检查FPN bit/Sensor bit是否正确，或尝试调小学习率、调大batch_size。

阶段三：Float Inference (浮点推理)

直观验证浮点模型效果。

1. 配置YML：state: "float", substate: "float_inference"。
2. 输入模型：使用float_finetune训练出的PSNR值较高的pth模型。
3. 推理数据：填写Benchmark路径，可通过select_iso选择特定ISO推理。

阶段四：Quant Finetune (量化微调)

将浮点模型转化为量化模型，分两阶段进行。

1. 配置YML：state: "quant", substate: "quant_finetune"。

2. 一阶段：在model字段填写best_float_model路径。运行后生成quant_finetune_stage1.pth。

3. 二阶段：将best_quant_model指向Stage1生成的pth，继续训练生成quant_finetune_stage2.pth。

   建议

   Quant训练建议10 epoch以上。若添加新数据，需生成新的.h5文件并更新train_name列表。

阶段五：Quant Inference (量化推理)

验证量化模型效果，要求与浮点模型输出无肉眼可见差距，不能出现明显解析力差异或颜色差异。

1. 配置YML：state: "quant", substate: "quant_inference"。
2. 输入模型：使用quant_finetune_stage2的pth模型。

阶段六：Quant Deploy (量化部署)

导出可供TVM编译的ONNX模型及部署文件。

1. 配置YML：state: "quant", substate: "quant_deploy"。
2. 关键参数：
   • padding_w：固定为32（7206_8M部署时为16）。
   • padding_h：计算公式为 $\text{padding_h} = \frac{\left(\left|\frac{h}{(\text{row_num} * 32)}\right| + p_s_ h\right) \times 16 - \frac{h}{(\text{row_num} * 2)}}{2}$
   • one_step_deploy：设为True可一次性跑完三个阶段。
3. 输出：生成_tvm.encrypted模型、权重txt及对应的bin文件。

须知

若部署报错"The model has overflow!!!!"，需定位是Quant1还是Quant2阶段溢出，使用未溢出阶段的模型进行Deploy测试。

4 关键参数配置说明

4.1 基础状态控制

参数名称	取值范围	描述
state	"preprocess", "float", "quant"	控制工具功能状态。preprocess表示数据处理；float表示浮点模型操作；quant表示量化模型操作。
substate	"float_finetune", "float_inference", "quant_finetune", "quant_inference", "quant_deploy", "preprocess_sm"	具体子状态。配置float操作时state需设为float；配置quant操作时state需设为quant。

4.2 模型配置

参数名称	描述	取值范围
net_name	选择模型对应的分辨率，根据Sensor分辨率就近选择	"2M_3g", "2M_5g", "4M_8g", "4M_12g", "8M_19g"
best_float_model	预训练浮点模型地址/量化时的浮点模型地址	用户自定义路径
best_quant_model	预训练量化模型地址/量化二阶段初始模型	用户自定义路径

4.3 训练配置

参数名称	描述	取值范围
stage	浮点或量化模型训练的阶段	1 / 2
learning_rate	训练学习率	0.000001 ~ 0.01
batch_size	训练batch size	1 ~ 16

4.4 部署配置

参数名称	描述	取值范围
one_step_deploy	量化模型部署开关	True / False
deploy_version	部署的版本	"7206", "7606"
layer_bit	量化bit位宽	10 / 12

5 模型调优与问题排查

5.1 Sensor噪声模型标定

噪声标定准确与否直接影响通路效果，标定注意事项：

• 确认Sensor去坏点模式关闭（开启DPC可能影响噪声模型和清晰度）。
• 确认AE的SensorDgain为1倍（AI模式下默认不开启）。
• 标定后的K/B Curve需检验是否符合预期。

5.2 AI通路调试

完成基础传统通路调试后，加载AI模型进行finetune：

• 参数切换：BNR中ainrposswitch & coringposswitch 均选择 post。
• 阈值设置：AINR开关使能，设置switchthlow & switchthhigh，建议 thdhigh > thdlow >= againmax下的ISO。

5.3 常见问题Q&A

问题现象	可能原因及排查方法
Float Finetune Loss为NaN	1. 检查train_dump小图有无异常； 2. 检查YML中FPN bit/Sensor bit是否正确； 3. 检查Input和Label内容、颜色亮度是否对应； 4. 尝试调小学习率，调大Batch Size（如24, 32）。
极高ISO图像出现渗透	通常为时域强度太强。建议先关闭YUVTNR，观察渗透是否与BayerTNR强相关；若相关，微调降低tnrmd阈值；若关闭YUVTNR后有改善，检查YUVTNR的tnrmd及Mdwinsize。
运动物体较模糊	1. 检查STNR中YNR强度是否太强； 2. 调整BNR中运动回叠噪声强度； 3. 调整AINR模块中的K/B增益值调试AI降噪强度。
Quant Deploy报溢出	定位是Quant1还是Quant2阶段溢出。用Quant1结果去Deploy，若无溢出则是Quant2训练导致。
坏点、跳动、伪纹理	属于细节过强类问题，可通过开启smooth_on缓解；坏点可通过调节bpc强度调节。
偏色	检查训练数据对是否偏色；若正常，检查测试场景与训练场景差异，差异大则补充测试场景数据。

---

6 sample_ainr使用步骤

- 步骤1：编译

# 在SDK根目录中执行：
source build/env.sh
make clean
make build -j
make sample

- 步骤2：将可执行文件与neuron_network.xmm模型文件拷贝到板端

neuron_network.xmm模型文件路径：/tools/linux/pq_board/arm-gcc12.2.0-linux-uclibceabi/configs/sc465sl/neuron_network.xmm

注意

注意模型文件和可执行文件在板端的存放路径需按一下规则存放： 可执行文件会按：../../tools/linux/pq_board/arm-gcc12.2.0-linux-uclibceabi/configs/sc465sl/neuron_network.xmm去访问模型文件

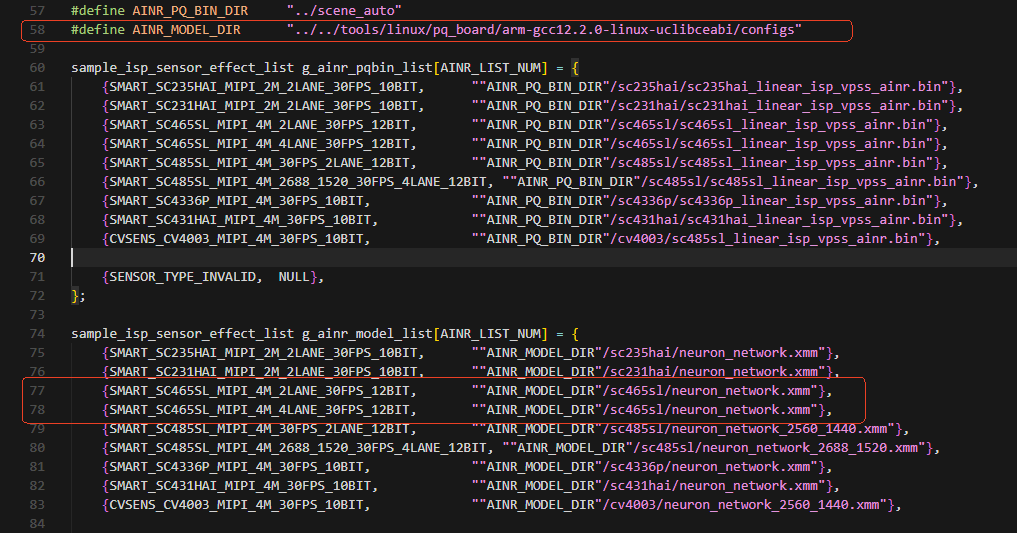

具体可在sample_comm_isp.c(56-80)中修改下列三行

- 运行sample_ainr

参数说明

---

Usage: ./sample_ainr [scene_mode]

scene_mode:

0:  单路线性ainr 15fps

1:  双路线性ainr 7fps (switch)

2:  双路线性ainr 7fps

3:  双路线性ainr 7fps (外置switch)stream_mode: VENC output

e.g: ./sample_vio 0

---
