01 GPIO控制

1. GPIO子系统

在 Linux 系统中,GPIO 由专门的 GPIO 子系统统一管理,该子系统基于内核的 GPIO 框架(gpiolib)实现,为 GPIO 硬件提供标准化的抽象接口。通过该框架,内核能够对不同平台的 GPIO 控制器进行统一封装,使用户空间或内核驱动可以以一致的方式访问 GPIO 资源。 GPIO的控制方式有两种:

  1. 通过sysfs文件系统导出到用户空间进行控制,从而以文件读写的方式实现对 GPIO 引脚的操作。(旧GPIO接口,路径在 /sys/class/gpio/,现在 Linux 内核已经不推荐继续使用)
  2. 使用基于字符设备的 GPIO 接口(gpiochip)。(新GPIO接口,路径在/dev/gpiochipN,Linux 官方推荐的新方式)

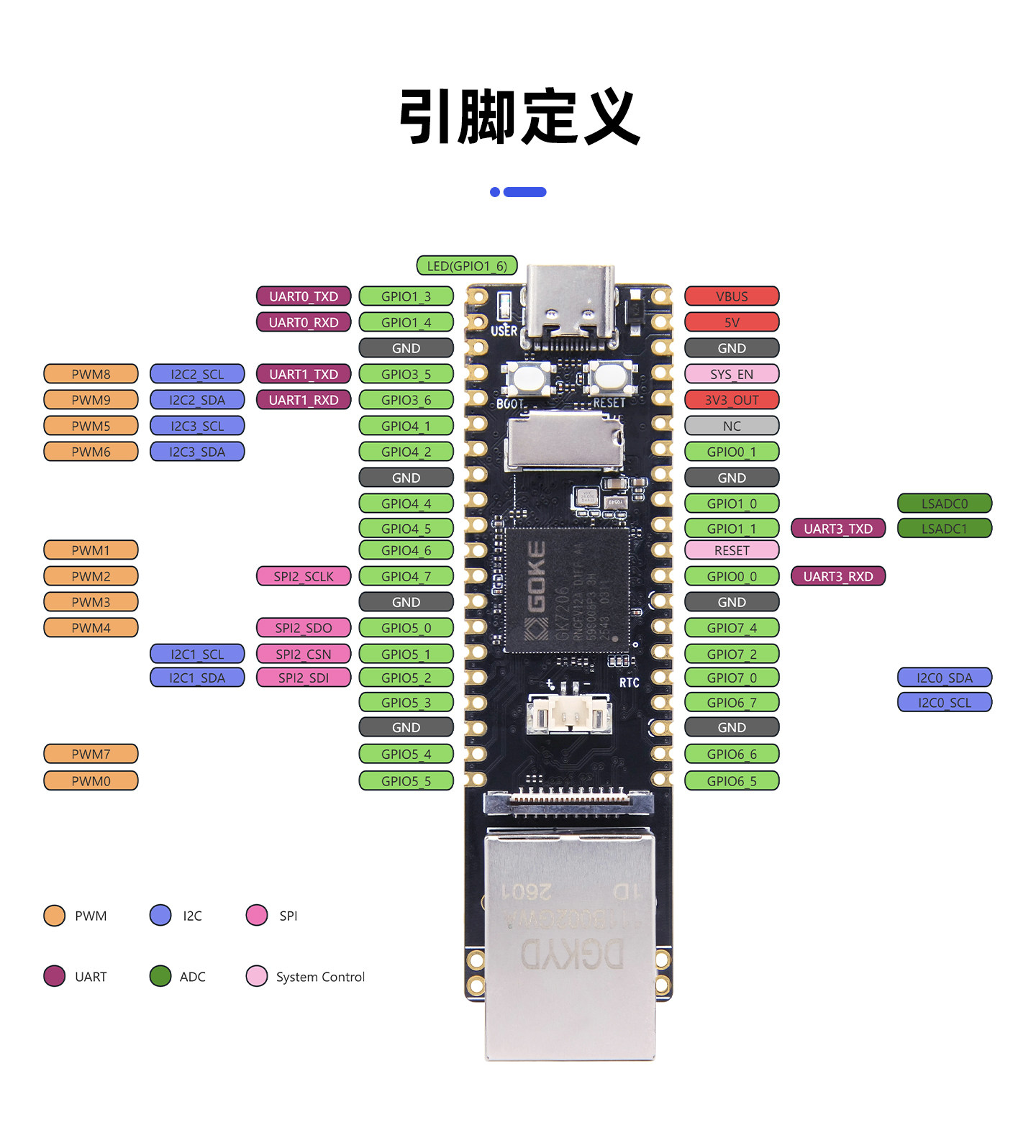

引脚分布

GPIO编号计算

每组GPIO有8个GPIO管脚,GPIO编号等于GPIO组合\*8+组内偏移号,例如GPIO4_2的GPIO编号为 4\*8+2=34 使用字符设备驱动时,GPIO1_4:chip_path对应/dev/gpiochip1,line_offset对应4

2. character GPIO

2.1 专业术语

  • libgpiod

    libgpiod 是 Linux 用户空间访问 GPIO(通用输入输出)的标准库,是现代 GPIO 子系统(gpiolib character device interface)的官方用户态接口。

  • ioctl

    ioctl 是一种设备控制系统调用接口,用于在 read/write 之外,通过命令码(request)和结构化参数(arg)与设备驱动进行交互,实现设备配置、状态查询和特殊控制功能。

说明

libgpiod 是 Linux 官方提供的 GPIO 用户空间参考库,它对 GPIO character device ioctl 接口进行了封装,提供统一的 GPIO line 申请、控制与事件 API。它在功能上相当于 GPIO 的用户态抽象层(userspace abstraction layer),但本质上仍依赖 ioctl 与内核 gpiolib 交互。

同时:用户完全可以绕过 libgpiod,直接基于 ioctl 实现自己的 GPIO 抽象层。

2.2 GPIO ioctl的使用

2.2.1 头文件

linux/gpio.h

这个头文件里定义了常用结构体和 ioctl:

  • struct gpiohandle_request
  • struct gpiohandle_data
  • struct gpioevent_request

以及这些 ioctl 命令:

  • GPIO_GET_CHIPINFO_IOCTL
  • GPIO_GET_LINEINFO_IOCTL
  • GPIO_GET_LINEHANDLE_IOCTL
  • GPIO_GET_LINEEVENT_IOCTL
  • GPIOHANDLE_GET_LINE_VALUES_IOCTL
  • GPIOHANDLE_SET_LINE_VALUES_IOCTL

2.2.2 相关结构体

gpiohandle_request

用于申请普通输入/输出 GPIO line。

关键成员:

  • lineoffsets[]:line 编号
  • flags:输入还是输出
  • default_values[]:默认输出值
  • consumer_label:给内核看的占用者名字
  • fd:成功后返回 line 句柄

gpiohandle_data

用于读写 line 电平。

关键成员:

  • values[]:每条 line 的值

gpioevent_request

用于申请中断事件 line。

关键成员:

  • lineoffset:line 编号
  • handleflags:通常输入
  • eventflags:上升沿/下降沿/双边沿
  • fd:成功后返回事件 fd

2.3 实现呼吸灯应用程序

参考快速入门/部署第一个应用程序

创建并编写gpio_hal.c

#include "gpio_hal.h"

#include <errno.h>
#include <fcntl.h>
#include <stdio.h>
#include <string.h>
#include <sys/ioctl.h>
#include <unistd.h>

int gpio_handle_init(gpio_handle_t *gpio_handle)
{
	struct gpiohandle_request req;

	if (gpio_handle == NULL || gpio_handle->chip_path == NULL) {
		errno = EINVAL;
		return -1;
	}

	gpio_handle->chip_fd = -1;
	gpio_handle->line_fd = -1;

	gpio_handle->chip_fd = open(gpio_handle->chip_path, O_RDONLY);
	if (gpio_handle->chip_fd < 0) {
		perror("open gpiochip");
		return -1;
	}

	memset(&req, 0, sizeof(req));
	req.lineoffsets[0] = gpio_handle->line_offset;
	req.flags = gpio_handle->gpio_mode;
	req.default_values[0] = gpio_handle->default_value ? 1 : 0;
	req.lines = 1;

	if (gpio_handle->consumer_label[0] != '\0') {
		strncpy(req.consumer_label,
			gpio_handle->consumer_label,
			sizeof(req.consumer_label) - 1);
		req.consumer_label[sizeof(req.consumer_label) - 1] = '\0';
	} else {
		strncpy(req.consumer_label, "gpio-led", sizeof(req.consumer_label) - 1);
		req.consumer_label[sizeof(req.consumer_label) - 1] = '\0';
	}

	if (ioctl(gpio_handle->chip_fd, GPIO_GET_LINEHANDLE_IOCTL, &req) < 0) {
		perror("GPIO_GET_LINEHANDLE_IOCTL");
		close(gpio_handle->chip_fd);
		gpio_handle->chip_fd = -1;
		return -1;
	}

	gpio_handle->line_fd = req.fd;
	return 0;
}

int gpio_set_value(gpio_handle_t *gpio_handle, int value)
{
	struct gpiohandle_data data;

	if (gpio_handle == NULL || gpio_handle->line_fd < 0) {
		errno = EINVAL;
		return -1;
	}

	memset(&data, 0, sizeof(data));
	data.values[0] = value ? 1 : 0;

	if (ioctl(gpio_handle->line_fd, GPIOHANDLE_SET_LINE_VALUES_IOCTL, &data) < 0) {
		perror("GPIOHANDLE_SET_LINE_VALUES_IOCTL");
		return -1;
	}

	return 0;
}

void gpio_handle_close(gpio_handle_t *gpio_handle)
{
	if (gpio_handle == NULL)
		return;

	if (gpio_handle->line_fd >= 0) {
		close(gpio_handle->line_fd);
		gpio_handle->line_fd = -1;
	}

	if (gpio_handle->chip_fd >= 0) {
		close(gpio_handle->chip_fd);
		gpio_handle->chip_fd = -1;
	}
}

创建并编写gpio_hal.h

#ifndef GPIO_HAL_H
#define GPIO_HAL_H

#ifdef __cplusplus
extern "C" {
#endif

#include <linux/gpio.h>

#define GPIO_CONSUMER_LABEL_LEN 32

typedef struct gpio_handle_t {
	int chip_fd;
	const char *chip_path;
	unsigned int line_offset;
	unsigned int gpio_mode;
	int default_value;
	int line_fd;
	char consumer_label[GPIO_CONSUMER_LABEL_LEN];
} gpio_handle_t;

int gpio_handle_init(gpio_handle_t *gpio_handle);
int gpio_set_value(gpio_handle_t *gpio_handle, int value);
void gpio_handle_close(gpio_handle_t *gpio_handle);

#ifdef __cplusplus
}
#endif

#endif

创建并编写main.c

#include "gpio_hal.h"

#include <linux/gpio.h>
#include <stdio.h>
#include <string.h>
#include <unistd.h>

#define LED_CHIP_PATH "/dev/gpiochip1"
#define LED_LINE      6

int main(void)
{
	gpio_handle_t led_handle;

	memset(&led_handle, 0, sizeof(led_handle));
	led_handle.chip_path = LED_CHIP_PATH;
	led_handle.line_offset = LED_LINE;
	led_handle.gpio_mode = GPIOHANDLE_REQUEST_OUTPUT;
	led_handle.default_value = 0;
	snprintf(led_handle.consumer_label, sizeof(led_handle.consumer_label), "led-gpio");

	if (gpio_handle_init(&led_handle) < 0) {
		perror("gpio_handle_init");
		return 1;
	}

	printf("LED GPIO set high\n");
	if (gpio_set_value(&led_handle, 1) < 0) {
		gpio_handle_close(&led_handle);
		return 1;
	}

	sleep(5);

	printf("LED GPIO set low\n");
	if (gpio_set_value(&led_handle, 0) < 0) {
		gpio_handle_close(&led_handle);
		return 1;
	}

	gpio_handle_close(&led_handle);
	return 0;
}

创建并编写Makefile

SDK_DIR := $(shell cd $(shell pwd)/../../.. && /bin/pwd)

include $(SDK_DIR)/build/base.mk


TARGET := gpio

SRCS := main.c gpio_hal.c

OBJS := $(SRCS:.c=.o)

.PHONY: all clean install

all: $(TARGET)

$(TARGET): $(OBJS)
	$(CC) $(SDK_LD_CFLAGS) -o $@ $^

%.o: %.c
	$(CC) $(SDK_USR_CFLAGS) -c -o $@ $<

install: all
	@mkdir -p $(XMEDIA_ROOTFS_DIR)/usr/bin
	@cp -f $(TARGET) $(XMEDIA_ROOTFS_DIR)/usr/bin/$(TARGET)
	@chmod 755 $(XMEDIA_ROOTFS_DIR)/usr/bin/$(TARGET)
	@echo "Installed $(TARGET) to $(XMEDIA_ROOTFS_DIR)/usr/bin/$(TARGET)"

clean:
	rm -f $(TARGET) $(OBJS)

将应用程序编译进rootfs文件系统,登录Pico-G1运行应用程序

预期结果:LED亮5秒后熄灭

注意

若未能达到预期效果,可能是LED所在GPIO被复用为其他功能,可执行以下指令

xmmd.l 0x11980018 #查看GPIO1_6寄存器的值
xmmm 0x11980018 0x00001000 #修改寄存器的值

修改后可继续运行应用程序

3 使用sysfs控制GPIO

3.1 将GPIO导出到用户空间

在板端 /sys/class/gpio 目录中,每个 GPIO 设备都有其自己的文件夹。这些文件夹的名称是 gpio 加上引脚编号,例如 /sys/class/gpio/gpio14 表示引脚编号为 14 的引脚,即 GPIO1_6。用户可使用如下命令查看:

~ # echo 14 > /sys/class/gpio/export
~ # ls /sys/class/gpio/
export      gpiochip0   gpiochip24  gpiochip40  gpiochip56  gpiochip8
gpio14      gpiochip16  gpiochip32  gpiochip48  gpiochip64  unexport

说明

echo 14 >sys/class/gpio 表示把 GPIO14 导出到用户空间,导出后就会生成:/sys/class/gpio/gpio14 可以使用 echo 14 > /sys/class/gpio/unexport 命令取消导出

3.2 GPIO控制目录

导出的GPIO对应的控制目录(即/sys/class/gpio/gpio14)里通常会有这些文件:

~ # ls /sys/class/gpio/gpio14/
active_low  direction   power       uevent
device      edge        subsystem   value

active_low

用于设置 GPIO 电平逻辑是否反向 示例:

echo 1 > /sys/class/gpio/gpio14/active_low #表示把 GPIO14 的电平逻辑设置为反向

direction

用于设置 GPIO 的方向,也就是它是输入还是输出 示例:

echo in > /sys/class/gpio/gpio14/direction	#输入
echo out > /sys/class/gpio/gpio14/direction	#输出

power

电源管理相关目录/文件,一般不直接操作。

uevent

和设备事件相关,通常不是用户日常手工控制 GPIO 时最常用的文件

device

表示这个 GPIO 所属的设备信息

edge

echo both > /sys/class/gpio/gpio14/edge

配置中断触发边沿,常见值:

  1. none:不产生中断
  2. rising:上升沿触发中断
  3. falling:下降沿触发中断
  4. both:双边沿触发中断

subsystem

表示这个 GPIO 属于哪个子系统

value

用于读取或设置GPIO的电平值

cat /sys/class/gpio/gpio14/value #读取电平
echo 1 > /sys/class/gpio/gpio14/value	#设置为高电平
echo 0 > /sys/class/gpio/gpio14/value	#设置为低电平
在 GitHub 上编辑此页
上次更新:
贡献者: ljh
Next
02 UART串口通信
