YOLOv5 目标检测

本例程基于 GStreamer + RKNN 插件链,在板端跑通 YOLOv5s 完整链路：图片解码 → 预处理 → NPU 推理 → 后处理(NMS)→ OSD 画框 → MPP 硬编 → mp4 输出。

整体框图

    │
    ▼
jpegdec → videoconvert → videoscale → BGR 640×640
    │
    ▼
rknninfer (YOLOv5s RKNN,RK1828 NPU 推理)
    │
    ▼
rknnpostprocess (libyolov5spostprocess.so,NMS + 解码)
    │
    ▼
rknnosd (BGR 上画框 + 类别标签)
    │
    ▼
videoconvert → NV12 640×640 → mpph264enc → h264parse → mp4mux → /tmp/yolov5_50frames.mp4

两条处理域：

  • RK3588：jpegdec / videoconvert / videoscale / mpph264enc / mp4mux(全部硬编硬解,VPU/RGA/MPP)
  • RK1828（PCIe 协处理器）：rknninfer 走 /dev/dri/renderD128（PCIe 地址 0004:41:00.0）做推理

1. 装好依赖

sudo apt-get install -y \
    gstreamer1.0-rockchip1 \
    gstreamer1.0-plugins-good \
    gstreamer1.0-plugins-bad \
    ffmpeg

2. 确认插件可用

gst-inspect-1.0 rknninfer        | head -3
gst-inspect-1.0 rknnpostprocess  | head -3
gst-inspect-1.0 rknnosd          | head -3
gst-inspect-1.0 mpph264enc       | head -3
ls /usr/lib/libyolov5spostprocess.so

实测输出：

Factory Details:
  Long-name                RKNN infer
  Version                  1.0.0
Factory Details:
  Long-name                RKNN postprocess
  Version                  1.0.0
Factory Details:
  Long-name                RKNN osd
  Version                  1.0.0
Factory Details:
  Long-name                Rockchip Mpp H264 Encoder
  Version                  1.14.4
/usr/lib/libyolov5spostprocess.so

4 个 GStreamer 插件 + 后处理库均可用。

2.1 插件输入输出格式

rknninfer 输入：

gst-inspect-1.0 rknninfer 2>&1 | grep -A 5 "SINK template"

输出：

SINK template: 'sink'
    Availability: Always
    Capabilities:
      video/x-raw
                 format: { (string)GRAY8, (string)RGB, (string)RGBA, (string)BGR, (string)BGRA }

rknninfer 输入支持 GRAY8 / RGB / RGBA / BGR / BGRA（不支持 NV12,需要先 videoconvert）。

rknnpostprocess 属性：

gst-inspect-1.0 rknnpostprocess 2>&1 | grep -E "config-path|library-path"

输出：

  config-path         : Location of the config file
  library-path        : Location of the library of customer post-proccessor

rknnpostprocess 同时支持 config-path 和 library-path 两个属性。

3. 模型文件（SDK 自带）

/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/
    yolov5s.rknn             230K   YOLOv5s RKNN 结构
    yolov5s.weight           8.6M   YOLOv5s 权重
    detect_classes.txt               80 类 COCO 标签
    config.json                      SDK 默认配置(路径要修)

4. config.json 路径修复

SDK 自带 config.json 路径指向 /userdata/models/yolov5s/(该目录在板端不存在),install.sh 会自动 cp + sed 修复：

# install.sh 自动做的事
cp /userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/config.json \
   /home/linaro/yolov5/yolov5s_config.json
sed -i 's|/userdata/models/yolov5s|/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s|' \
   /home/linaro/yolov5/yolov5s_config.json

修复后内容：

{
  "model_path": "/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/yolov5s.rknn",
  "weight_path": "/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/yolov5s.weight",
  "label_path": "/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/detect_classes.txt",
  "conf_threshold": 0.45,
  "nms_threshold": 0.25
}

5. 一键部署

cd /home/linaro/yolov5
bash install.sh           # 交互式(预检查 → y/n → 装包/路径修复/验证)
bash install.sh --yes     # 跳过确认

install.sh 4 步：

  1. 扫描 4 个系统包(缺哪个 sudo apt-get install -y 装哪个)
  2. 检查 rknn 插件 + 后处理库
  3. 检查 SDK 模型文件
  4. cp + sed 修复 config.json,重跑插件检查确认

6. 日常使用

6.1 make info — 看环境

make info

6.2 make pipeline — 跑 50 帧 pipeline

make pipeline    # NUM_BUFFERS=50,即 5 秒 10fps

测试图片：

yolov5测试图片

输出结果：

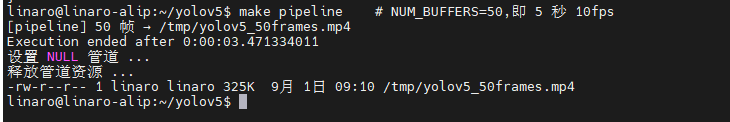

yolov5测试输出结果1

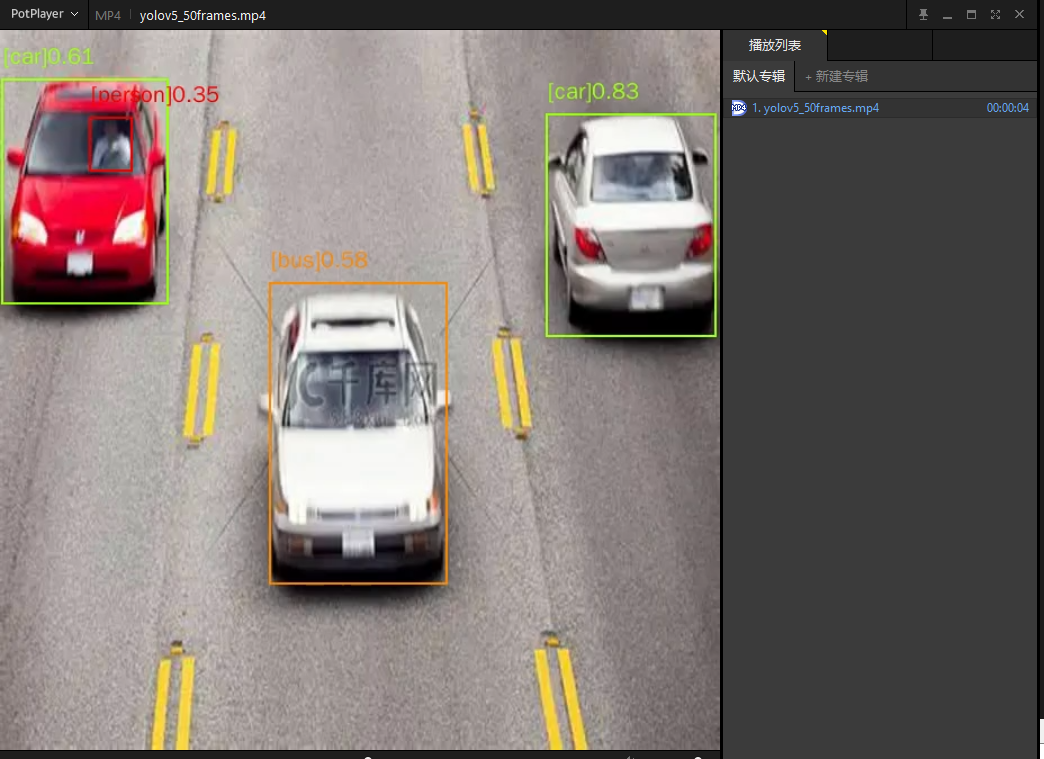

yolov5测试输出结果2

50 帧 / 640×640 / h264 / 3.5 秒完成,输出 325K mp4。

6.3 make probe — ffprobe 看输出

make probe

6.4 make clean — 清 mp4

make clean    # rm -f /tmp/yolov5_*.mp4

7. 完整管道命令

gst-launch-1.0 -v \
  multifilesrc location=/userdata/RK1820_RK1828_AI_SDK/package/rknn3-test/sh/test.jpg \
                 loop=true caps="image/jpeg,framerate=10/1" num-buffers=50 ! \
  jpegdec ! videoconvert ! videoscale ! \
  video/x-raw,format=BGR,width=640,height=640 ! \
  rknninfer config-path=/home/linaro/yolov5/yolov5s_config.json ! \
  rknnpostprocess config-path=/home/linaro/yolov5/yolov5s_config.json \
    library-path=/usr/lib/libyolov5spostprocess.so ! \
  rknnosd ! videoconvert ! video/x-raw,format=NV12,width=640,height=640 ! \
  mpph264enc ! h264parse ! mp4mux ! filesink location=/tmp/yolov5_50frames.mp4

8. 性能

指标实测
输入1 张 jpg(test.jpg)循环 50 次
分辨率640×640
帧率10 fps
端到端(含 mp4 mux)3.5 秒
输出大小325 KB
编码h264 High profile(MPP 硬编)
后处理libyolov5spostprocess.so(NMS + 解码)

9. 关键事实速查

项目取值
模型路径/userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/
config.json(修复后)/home/linaro/yolov5/yolov5s_config.json
后处理库/usr/lib/libyolov5spostprocess.so
RKNN 插件版本1.0.0(rknninfer / rknnpostprocess / rknnosd)
MPP 编码器版本1.14.4(mpph264enc)
输出/tmp/yolov5_50frames.mp4
install.sh 自动装包4 个 gstreamer 包(唯一会装包的例程)
输入格式BGR(由 videoconvert 从 NV12 转)
OSD 输出格式BGR / BGRx / BGRA / RGB16(rknnosd 限制)
模型类别80 类 COCO
conf / nms 阈值0.45 / 0.25(可改 config.json)

10. 常见问题

现象原因处理
rknninfer 报 model file not foundconfig.json 路径不对make pipeline 前跑 bash install.sh 让 install.sh 修复 config.json
mp4 "moov atom not found"filesink 没收到 EOS加 num-buffers=50(或任意数字)给 multifilesrc
rknnosd 报 caps not negotiated输入格式不是 BGR/BGRx/BGRA/RGB16在 rknnosd 前 videoconvert ! video/x-raw,format=BGR
rknnpostprocess 找不到库library-path 错或库不在 /usr/lib/ls /usr/lib/*postprocess*.so,路径写绝对路径
mpph264enc 报 baseline profile doesn't support 4:4:4testsrc 默认 RGB推 RTSP 时加 -pix_fmt yuv420p 或 videoconvert 转 NV12
想拿 JSON 坐标/类别文本rknnpostprocess 默认不打加 appsink,Python 解析 GstBuffer meta;或 rknn3lite 自己写 NMS
想接 RTSP 推流完整管道可用参考 RTSP 推流 + AI 分析,把 mp4 换 h264parse ! rtph264pay ! udpsink
