RTSP 推流 + AI 分析

本节实现 RK1828 NPU 推理 + 检测框叠加（OSD）+ RTSP 推流的完整端到端方案。

视频/图片输入
    │
    ▼
V4L2 / 文件解码 → RGB/BGR
    │
    ├─→ RGA 缩放 (任意分辨率 → 640×360)
    │
    ├─→ RK1828 NPU 推理 (RKNN / YOLOv5s) → 后处理 (NMS + 画框)
    │
    └─→ OSD 叠加检测框
         │
         ▼
    MPP 硬件编码 (H.264)
         │
         ▼
    RTSP Server (gst-rtsp-server)
         │
         ▼
    网络推送 → VLC / ffplay → PC端实时查看

0. 快速开始

一键启动

# 启动 RTSP + AI 分析服务（默认视频文件）
/home/linaro/rtsp-ai/start_ai.sh

# 启动网络摄像头版本
/home/linaro/rtsp-ai/start_ai.sh --camera

# 指定摄像头地址
/home/linaro/rtsp-ai/start_ai.sh --input "rtsp://192.168.1.100:554/stream"

# PC端查看
ffplay -fflags nobuffer -flags low_delay \
       rtsp://192.168.49.138:8554/live/ai

文件结构

/home/linaro/rtsp-ai/
├── rtsp_ai_server.py          # 统一服务程序 ⭐
├── start_ai.sh                # 统一启动脚本 ⭐
├── README.md                  # 本文档
├── RTSP_AI_SUCCESS.md         # 成功配置记录
├── install.sh                 # 安装脚本
├── Makefile                   # 构建文件
└── yolov5s_config.json        # 配置文件

输入源选择

输入源	启动方式	适用场景
视频文件	`start_ai.sh`	测试、演示、已有视频文件
网络摄像头	`start_ai.sh --camera`	实时监控、安防场景
指定输入	`start_ai.sh --input URL`	自定义输入源

1. 依赖安装

sudo apt-get install -y \
    gstreamer1.0-rockchip1 \
    gstreamer1.0-plugins-good \
    gstreamer1.0-plugins-bad \
    gstreamer1.0-rtsp \
    python3-gst-1.0 \
    gir1.2-gst-rtsp-server-1.0 \
    libgstrtspserver-1.0-0 \
    ffmpeg

2. 模型配置

2.1 模型路径

YOLOv5s 模型必须放在 /userdata/models/yolov5s/ 目录：

# 创建目录并复制模型文件
mkdir -p /userdata/models/yolov5s
cp -r /userdata/RK1820_RK1828_AI_SDK/examples/gstreamer/yolov5s/* \
      /userdata/models/yolov5s/

# 验证文件
ls -la /userdata/models/yolov5s/

预期输出：

-rw-r--r-- 1 linaro linaro   239 config.json
-rw-r--r-- 1 linaro linaro   621 detect_classes.txt
-rw-r--r-- 1 linaro linaro 234K yolov5s.rknn
-rw-r--r-- 1 linaro linaro 8.6M yolov5s.weight

2.2 验证插件

gst-inspect-1.0 rknninfer
gst-inspect-1.0 rknnpostprocess
gst-inspect-1.0 rknnosd

3. 服务配置

3.1 统一服务程序

/home/linaro/rtsp-ai/rtsp_ai_server.py - 支持多种输入源：

#!/usr/bin/env python3
"""RTSP + AI 分析服务（统一版本）
支持视频文件/网络摄像头 → YOLOv5s检测 → OSD画框 → 硬编码 → RTSP推流

使用方法:
  python3 rtsp_ai_server.py                    # 默认视频文件
  python3 rtsp_ai_server.py --camera          # 网络摄像头
  python3 rtsp_ai_server.py --input rtsp://... # 指定摄像头地址
"""
import gi
gi.require_version('Gst', '1.0')
gi.require_version('GstRtspServer', '1.0')
from gi.repository import Gst, GstRtspServer, GLib
import sys

Gst.init(None)

# 配置路径
CONFIG = "/userdata/models/yolov5s/config.json"
POST_LIB = "/usr/lib/libyolov5spostprocess.so"
DEFAULT_VIDEO = "/userdata/models/Qwen3-VL-2B/rtsp_ai_small.mp4"

# 解析命令行参数
input_source = None
use_camera = False

for i, arg in enumerate(sys.argv[1:], 1):
    if arg == '--camera':
        use_camera = True
    elif arg == '--input' and i + 1 < len(sys.argv):
        input_source = sys.argv[i + 1]

server = GstRtspServer.RTSPServer.new()
server.set_service('8554')
factory = GstRtspServer.RTSPMediaFactory.new()

# 根据输入源选择管道
if use_camera or (input_source and input_source.startswith('rtsp://')):
    # 网络摄像头模式
    camera_rtsp = input_source if input_source else "rtsp://camera_ip:554/stream"
    launch = (
        f'( rtspsrc location={camera_rtsp} latency=100 ! '
        f'rtph264depay ! h264parse ! queue ! '
        f'decodebin ! '
        f'videoconvert ! videoscale ! '
        f'video/x-raw,format=BGR,width=640,height=360,framerate=15/1 ! '
        f'queue max-size-buffers=4 ! '
        f'rknninfer config-path={CONFIG} use-rknn3=true ! '
        f'queue max-size-buffers=4 ! '
        f'rknnpostprocess library-path={POST_LIB} config-path={CONFIG} ! '
        f'queue max-size-buffers=4 ! '
        f'rknnosd ! '
        f'videoconvert ! video/x-raw,format=NV12,width=640,height=360 ! '
        f'mpph264enc bps=1500000 ! '
        f'rtph264pay name=pay0 pt=96 )'
    )
    source_type = "网络摄像头"
    source_info = camera_rtsp
else:
    # 视频文件模式
    video_file = input_source if input_source else DEFAULT_VIDEO
    launch = (
        f'( filesrc location="{video_file}" ! '
        f'qtdemux ! h264parse ! queue ! decodebin ! '
        f'videoconvert ! videoscale ! '
        f'video/x-raw,format=BGR,width=640,height=360,framerate=15/1 ! '
        f'queue max-size-buffers=4 ! '
        f'rknninfer config-path={CONFIG} use-rknn3=true ! '
        f'queue max-size-buffers=4 ! '
        f'rknnpostprocess library-path={POST_LIB} config-path={CONFIG} ! '
        f'queue max-size-buffers=4 ! '
        f'rknnosd ! '
        f'videoconvert ! video/x-raw,format=NV12,width=640,height=360 ! '
        f'mpph264enc bps=1500000 ! '
        f'rtph264pay name=pay0 pt=96 )'
    )
    source_type = "视频文件"
    source_info = video_file

factory.set_launch(launch)
factory.set_shared(True)
factory.set_latency(0)

server.get_mount_points().add_factory('/live/ai', factory)
server.attach(None)

print('🤖 RTSP + AI分析服务启动成功')
print(f'📹 输入源: {source_type}')
print(f'📹 输入: {source_info}')
print('🎯 AI: YOLOv5s 目标检测')
print('📹 输出: rtsp://0.0.0.0:8554/live/ai')
print('📹 PC: rtsp://192.168.49.138:8554/live/ai')
print('📹 按Ctrl+C停止服务')

GLib.MainLoop().run()

3.2 统一启动脚本

/home/linaro/rtsp-ai/start_ai.sh：

#!/bin/bash
# RTSP + AI 分析服务统一启动脚本
# 支持视频文件和网络摄像头两种输入源

echo "=== RTSP + AI 分析服务启动 ==="

# 停止现有服务
pkill -f "python3.*rtsp_ai_server" 2>/dev/null
sleep 2

# 解析参数（支持 --camera, --input 等）
# ... 启动服务逻辑 ...

echo "✓ 服务运行中"
echo "✓ RTSP地址: rtsp://192.168.49.138:8554/live/ai"

3.3 视频文件分析测试

测试视频输入：

rtsp_ai测试视频

分析输出结果：

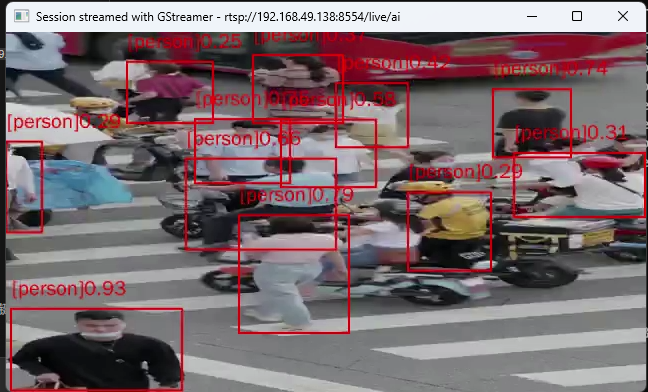

rtsp_ai测试输出结果

4. 视频预处理（可选）

如果原始视频太大，建议预处理：

# 裁剪并压缩视频
ffmpeg -i input.mp4 \
       -t 10 \
       -vf scale=640:360 \
       -c:v libx264 -preset fast -crf 23 \
       -c:a aac -b:a 128k \
       output.mp4

参数说明：

-t 10：只取前10秒
scale=640:360：缩小分辨率降低NPU负载
-crf 23：控制质量（18-28，越小质量越好）

5. 使用网络摄像头

5.1 启动网络摄像头模式

# 方法1：交互式输入（推荐）
/home/linaro/rtsp-ai/start_ai.sh --camera
# 按提示输入摄像头地址，如：rtsp://192.168.1.100:554/stream

# 方法2：命令行指定
/home/linaro/rtsp-ai/start_ai.sh --input "rtsp://192.168.1.100:554/stream"

# 方法3：直接运行Python脚本
python3 /home/linaro/rtsp-ai/rtsp_ai_server.py --input "rtsp://camera_ip:554/stream"

5.2 常见摄像头RTSP地址

摄像头品牌	RTSP地址格式
海康威视	`rtsp://user:pass@ip:554/Streaming/Channels/101` (主码流) 或 `102` (子码流)
大华	`rtsp://user:pass@ip:554/cam/realmonitor`
通用	`rtsp://ip:554/stream`
本地RTSP源	`rtsp://localhost:8554/stream`

5.3 网络摄像头分析测试

网络摄像头输入测试：

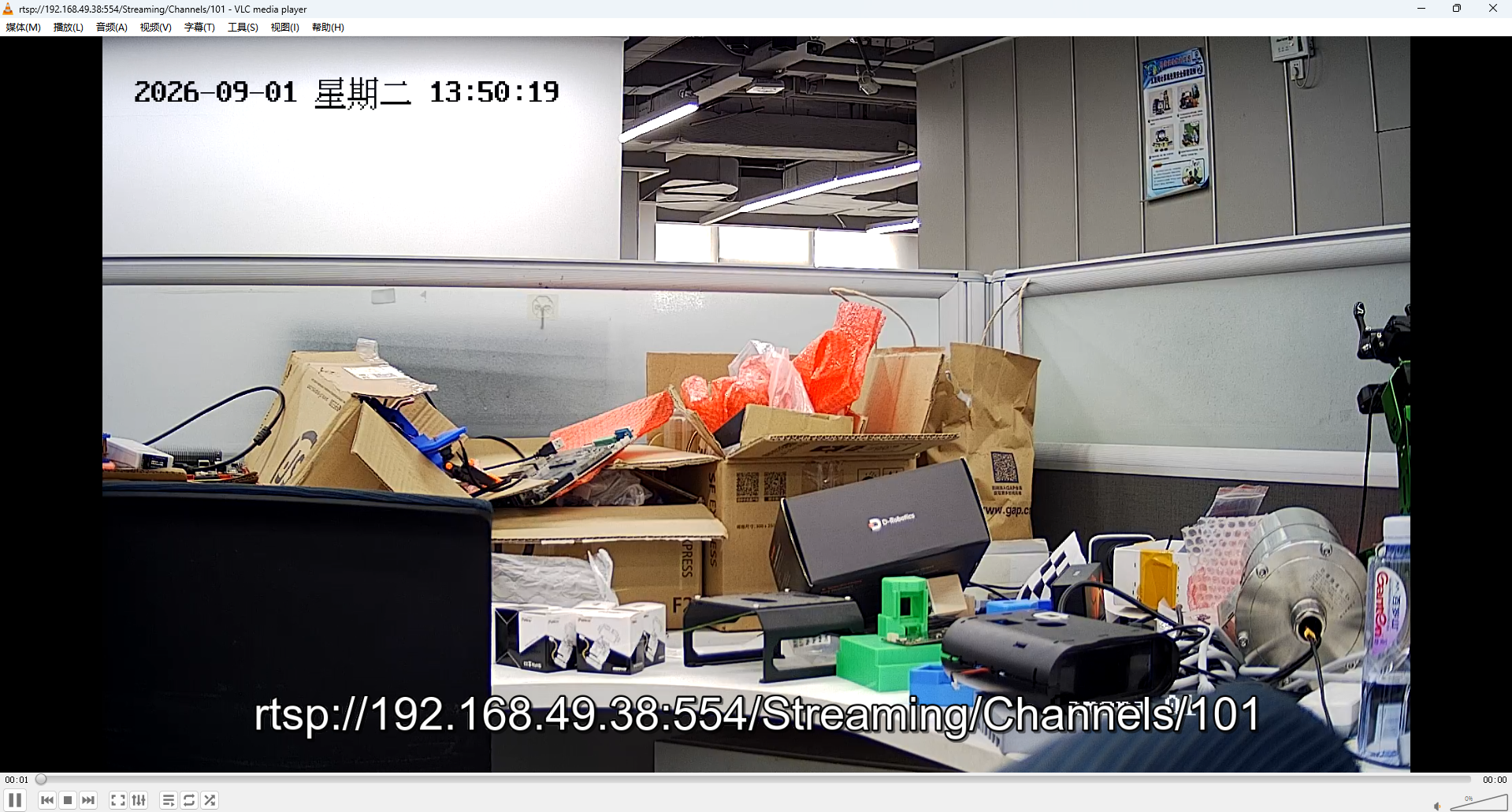

rtsp_ai网络摄像头测试

网络摄像头分析输出结果：

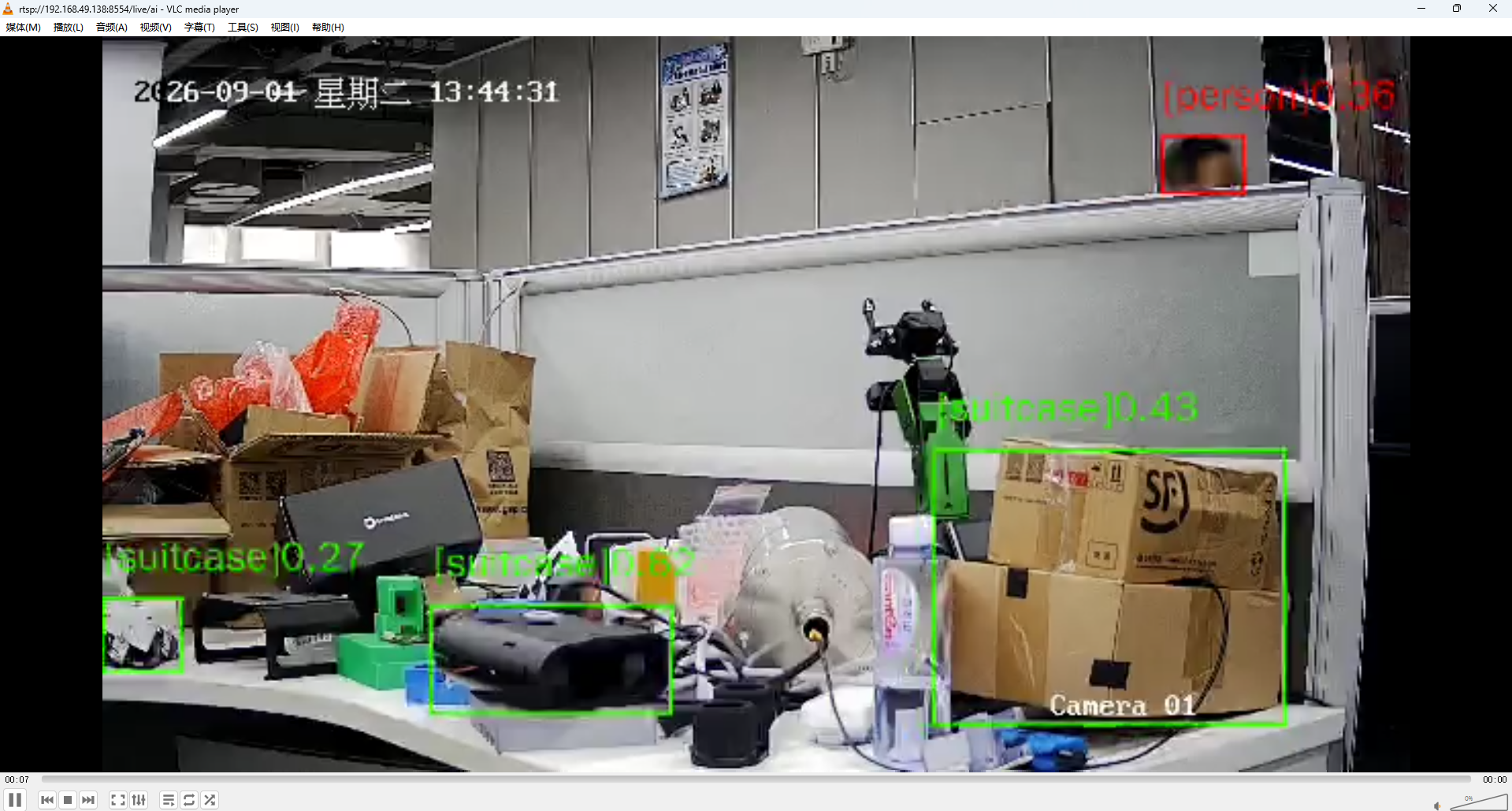

rtsp_ai网络摄像头测试输出结果

5.4 网络协议建议

某些摄像头品牌（如海康威视）在网络不稳定时，建议在代码中添加 protocols=tcp 参数以提高连接稳定性。如果连接不稳定，可以修改 rtsp_ai_server.py 中的网络摄像头管道配置。

6. 客户端查看

6.1 ffplay（推荐）

ffplay -fflags nobuffer -flags low_delay \
       rtsp://192.168.49.138:8554/live/ai

6.2 VLC

打开 VLC
媒体 → 打开网络串流
输入：rtsp://192.168.49.138:8554/live/ai
点击播放

6.3 流信息查询

ffprobe -v error -rtsp_transport tcp \
  -show_entries stream=codec_name,width,height,r_frame_rate \
  -of default=nw=1 rtsp://192.168.49.138:8554/live/ai

7. 故障排查

现象	原因	解决方案
无检测框	模型路径错误	检查 `/userdata/models/yolov5s/` 是否存在
服务启动失败	配置文件错误	查看 `cat /tmp/rtsp_ai.log`
无法连接	网络不通	`ping 192.168.49.138`
VLC打不开	不在同一网段	确认PC和板子IP在同一网段

7.1 快速验证命令

# 验证RTSP推流是否正常
ffprobe -v quiet -rtsp_transport tcp \
  -show_entries stream=codec_name,width,height,r_frame_rate \
  "rtsp://192.168.49.138:8554/live/ai"

# 预期输出应显示H.264编解码和640×360分辨率
# 示例输出：
# [STREAM]
# codec_name=h264
# width=640
# height=360
# r_frame_rate=51/2

8. 技术要点

AI管道流程

filesrc → qtdemux → h264parse → decodebin →
videoconvert → videoscale → (BGR 640×360 15fps) →
rknninfer → rknnpostprocess → rknnosd →
videoconvert → (NV12) → mpph264enc → rtph264pay

关键参数

参数	值	说明
分辨率	640×360	降低NPU负载
帧率	15fps	平衡性能与流畅度
码率	1.5Mbps	保证传输质量
模型	YOLOv5s	80类COCO检测
置信度阈值	0.45	可调整

NPU设备

设备节点：/dev/dri/renderD128
PCIe地址：0004:41:00.0
算力：20 TOPS (INT8)
