镜像烧录

本章讲 M5-182X-A1 怎么烧系统镜像：先装 RK USB 驱动，再用 RKDevTool 升级工具刷 update.img。

准备工作：RK USB 驱动 + RKDevTool 升级工具 + update.img 镜像
   ↓
PC USB  ←双公头 USB 线→  主板 OTG USB
   ↓
按住 Uboot 按键 + 接 5V 电源
   ↓
升级工具识别 LQADER 设备（Maskrom / Loader 模式）
   ↓
选择 update.img → 点击升级
   ↓
烧录完成 → 等待 10s → 设备自动重启
   ↓
HDMI / MIPI 屏出现 RK3588 桌面

1. RK USB 驱动安装

烧录前必须先装驱动，否则升级工具识别不到设备。

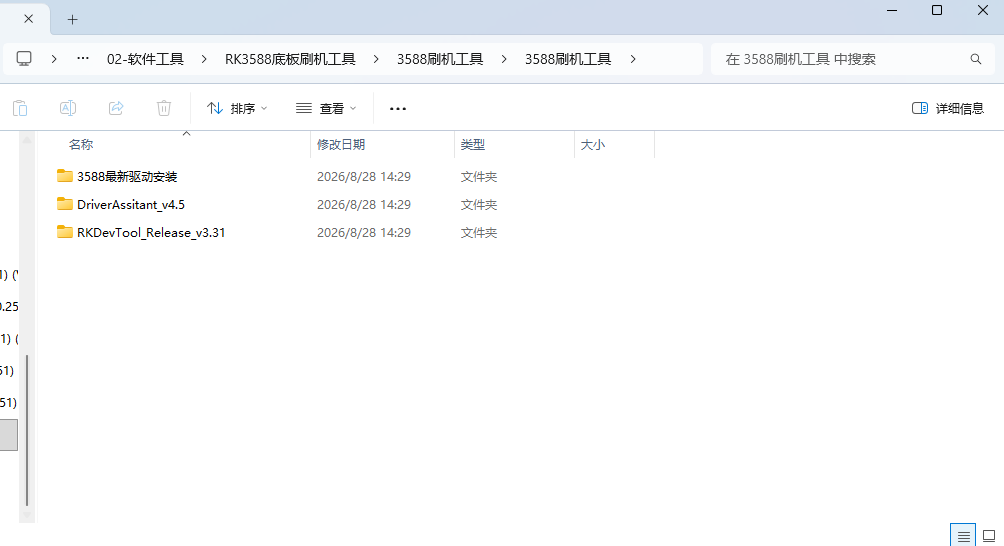

驱动位置：01-开发资料(百度云盘)\02-软件工具\RK3588底板刷机工具\3588刷机工具.zip

RK USB 驱动压缩包

1.1 操作步骤

1. 打开 3588最新驱动安装
2. 双击 DriverInstall.exe
3. 按向导完成驱动安装

2. RK 升级工具使用

RKDevTool 是瑞芯微官方烧录工具，Windows 版本。

工具位置：01-开发资料(百度云盘)\02-软件工具\RK3588底板刷机工具\3588刷机工具.zip

RKDevTool 升级工具

升级工具不定期迭代更新，建议用资料包里提供的版本。

2.1 准备镜像

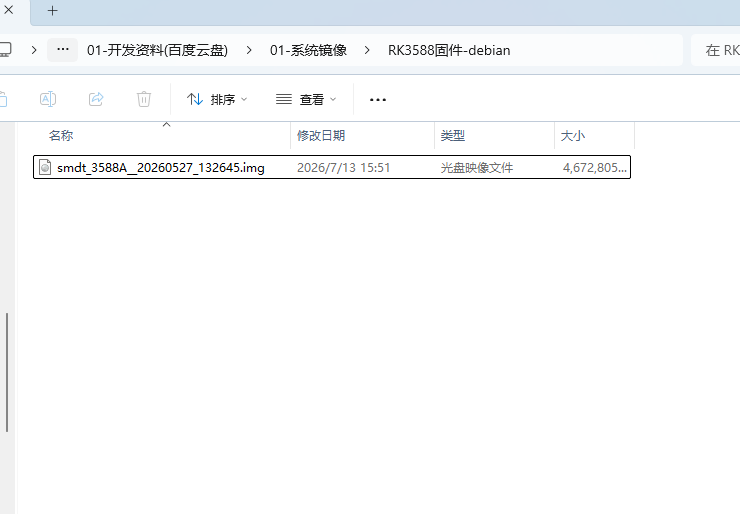

镜像位置：01-开发资料(百度云盘)\01-系统镜像\RK3588固件-debian\smdt_3588A__20260527_132645.img

update.img 镜像

2.2 进入 Loader / Maskrom 模式

RK3588 进入烧录模式有两种：

模式触发方式用途
Loader上电前按住 Uboot 按键正常烧录用（推荐）
Maskrom短路 EMMC_CLK/D0 进入救砖（Loader 损坏时用）

操作步骤（Loader 模式，推荐）：

Loader 设备识别

1. 用双公头 USB 线，一头接 PC USB 口，另一头接主板 OTG-USB 口
2. 按住 Uboot 按键不放
3. 插入 5V 电源适配器
4. 升级工具出现"发现一个 LQADER 设备"
5. 松开 Uboot 按键

必须用 双公头 USB 线（两端都是 USB-A 插头），普通 USB 数据线不行。

2.3 烧录步骤

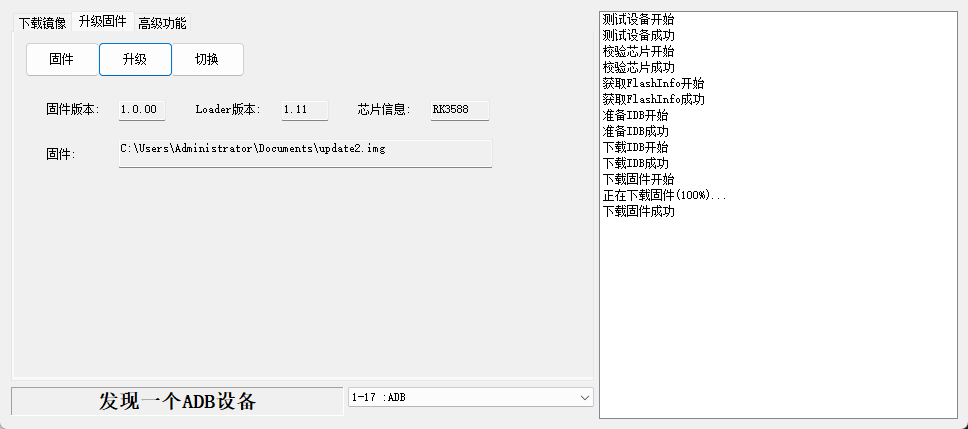

固件选择界面

1. 双击 RKDevTool.exe 运行升级工具
2. 切到"升级固件"界面
3. 点击"固件"按钮 → 选择 update.img
4. 点击"升级"按钮
5. 等待进度条走完
6. 烧录完成后等 10 秒左右 → 设备自动重启
7. HDMI / MIPI 屏显示系统桌面 → 烧录完成

2.4 烧录参数（一般不用改）

参数默认值何时需要改
烧录模式LoaderLoader 损坏时改 Maskrom
烧录地址自动手动分区烧录时改
校验启用关掉会更快但不安全

3. 验证烧录结果

烧录完成后：

# SSH 进板子（默认用户 linaro）
ssh linaro@<板子IP>

# 看内核启动日志
dmesg | head -30

# 看系统信息
cat /etc/os-release
uname -a
检查项命令期望
内核uname -r6.1.x
系统cat /etc/os-releaseDebian 12 bookworm
架构uname -maarch64
RK182X 设备ls /dev/pcie-rkep-*/dev/pcie-rkep-<BDF>

4. 常见问题

现象原因处理
升级工具找不到 LQADER 设备驱动没装 / USB 线错 / Uboot 按键没按住重装驱动 + 换双公头 USB 线 + 重新按住 Uboot
烧录中途报错镜像损坏 / USB 接触不良重下镜像 + 重新插拔
烧录后不能启动镜像版本不匹配 / 分区表损坏试 Maskrom 模式重刷
升级工具版本不兼容工具太旧 / 太新用资料包里推荐版本 v2.84
烧录成功但 HDMI 无输出分辨率不匹配 / 屏线没接换屏 / 检查 MIPI / HDMI 线

5. 下一步
