01 - OLED 显示应用

本章节介绍 Pico-G1 扩展板上的 OLED 显示应用示例 —— oled_display。该应用演示了如何使用 I2C 接口驱动 SSD1306 OLED 屏幕,显示欢迎画面和实时系统信息。这是学习 I2C 通信和显示驱动编程的经典示例,展示了从底层 I2C 操作到高级图形绘图的完整技术栈。

应用源码位于 SDK 目录 source/app/01_oled_display/,提供了完整的 I2C 字符设备操作和 OLED 驱动实现,是学习显示编程的重要参考。

1 应用概述

1.1 功能特性

  • I2C 通信:演示 Linux I2C 字符设备接口的读写操作
  • OLED 驱动:完整的 SSD1306 驱动实现(初始化、绘图、刷新)
  • 图形显示:支持文字显示、像素绘制、屏幕清除等基础图形功能

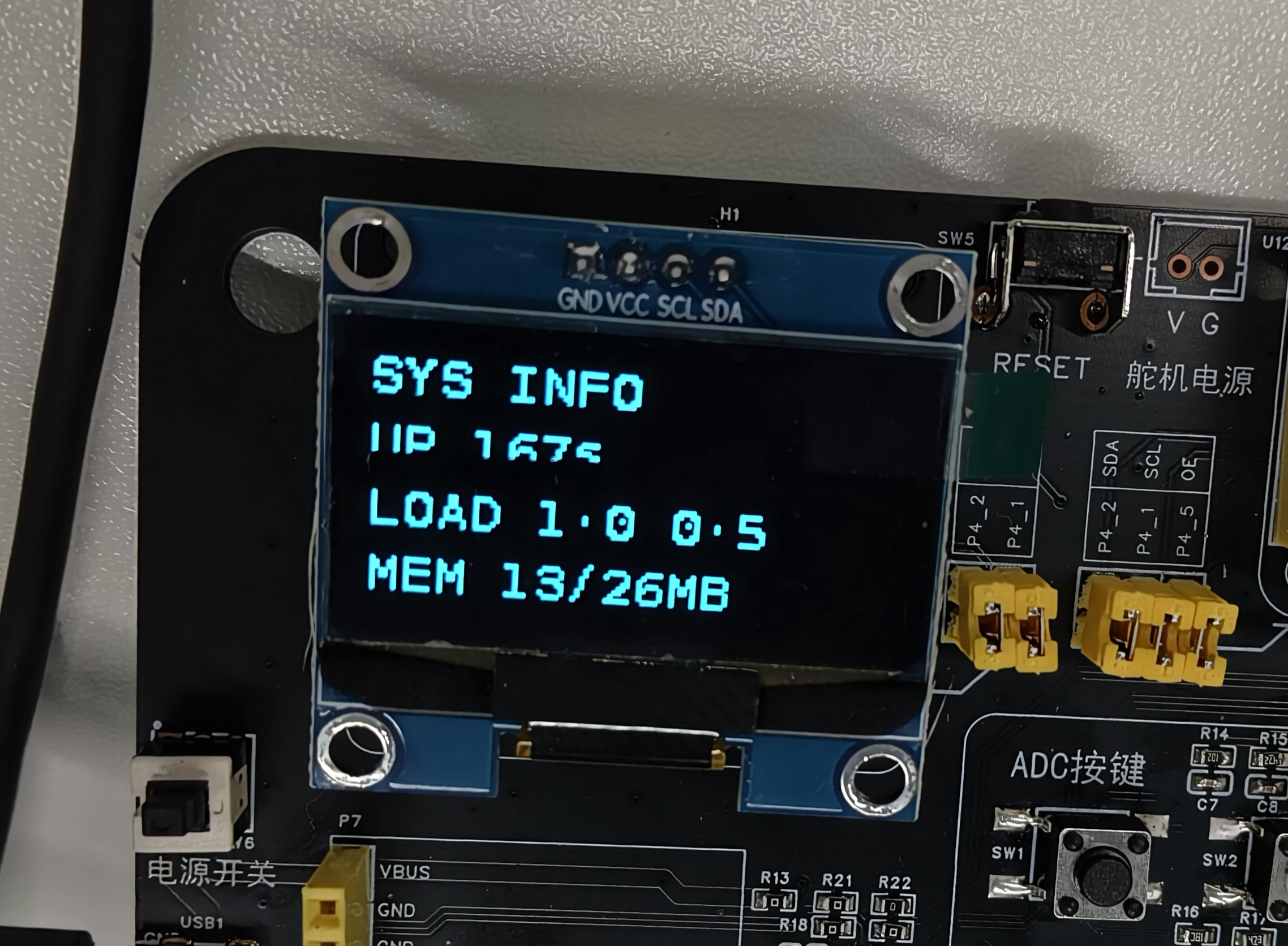

  • 实时信息:显示系统运行时间、CPU 负载、内存使用等实时信息
  • 字体支持:内置 8×16 ASCII 点阵字库(0x20~0x7E)
  • 多语言支持:字模生成工具支持生成自定义字库

1.2 技术参数

参数值
OLED 型号SSD1306 128×64 像素
通信接口I2C(I2C3,/dev/i2c-3)
从设备地址0x3C(SA0 接地,0x3D 接高)
I2C 速率100kHz(标准速度)
显示缓冲128×64 单色位图(1KB 显存)
字体大小8×16 像素 ASCII 字库
刷新周期1 秒(可配置)

1.3 测试用例列表

index名称测试指令预期现象(成功)失败可能原因
1欢迎画面./oled_display 或 ./oled_display --once显示 "ShimetaPi Pico-G1" 欢迎画面,3 秒后显示系统信息I2C 连接失败、OLED 地址错误
2持续刷新./oled_display(无参数)欢迎画面后每秒刷新系统信息(uptime/loadavg/memory)同上
3参数测试./oled_display -h显示帮助信息—

1.4 目录结构

source/app/01_oled_display/
├── Makefile              # 构建脚本
├── main.c                # 主程序
├── i2c_hal.c              # I2C HAL 层实现
├── i2c_hal.h              # I2C HAL 层头文件
├── ssd1306.c              # SSD1306 驱动实现
├── ssd1306.h              # SSD1306 驱动头文件
├── font8x16.h             # 8×16 ASCII 点阵字库
├── gen_font8x16.py        # 字模生成工具(Python)
└── README.md              # 说明文档

2 硬件连接说明

2.1 引脚定义

信号板上 GPIO对应控制器设备节点
SCLGPIO4_1I2C3/dev/i2c-3
SDAGPIO4_2I2C3/dev/i2c-3
VCC3.3V——
GNDGND——

2.2 硬件电路

标准 I2C 总线接线(上拉电阻通常已集成在 OLED 模组上):

     Pico-G1                    SSD1306 OLED
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO4_1 ──┼────── SCL ──┤ SCL          │
  │           │      │       │              │
  │ GPIO4_2 ──┼────── SDA ──┤ SDA          │
  │           │      │       │              │
  │    3.3V ──┼─────────────┤ VCC          │
  │           │              │              │
  │     GND ──┼─────────────┤ GND          │
  │           │              │   SA0 ─── GND│(地址0x3C)
  └───────────┘              └──────────────┘

地址选择跳线

  • SA0 接 GND:I2C 地址 = 0x3C(默认)
  • SA0 接 VCC:I2C 地址 = 0x3D
  • 某些模组可能没有 SA0 引脚,固定为 0x3C

2.3 引脚复用说明

GPIO4_1/GPIO4_2 这对引脚物理上复用为 I2C3:

  • 寄存器地址:iocfg_ctrl2 @ 0x112C0000
  • 默认功能:I2C3(由 BootROM/Bootloader 配置)
  • 内核状态:i2c_bus3 节点 status="ok"
  • 设备节点:/dev/i2c-3 由内核自动创建

引脚复用结论

本 SoC 没有标准 pinctrl 驱动,引脚功能由 IOCFG 寄存器控制。GPIO4_1/GPIO4_2 靠 SoC 复位默认值 / BootROM 已处于 I2C3 功能,无需手动配置。

3 编译与部署

3.1 前置条件

在编译本应用之前,请确保已完成以下准备工作:

  1. SDK 环境已搭建:参照 开发环境搭建 完成交叉编译工具链和 SDK 配置
  2. 内核配置确认:确认内核已启用 CONFIG_I2C_CHARDEV=y 和 CONFIG_I2C_LOTUS=y
  3. 硬件已连接:OLED 模组正确连接到 GPIO4_1/GPIO4_2

3.2 编译应用

# 设置工具链路径
export PATH=$PATH:<SDK>/tools/linux/toolchains/arm-gcc12.2.0-linux-uclibceabi/bin

# 进入示例目录
cd <SDK>/source/app/01_oled_display

# 编译
make

# 清理
make clean

编译成功后,在当前目录下生成可执行文件 oled_display。

3.3 部署到板端

# 使用 SCP 传输到开发板
scp oled_display root@<板端IP>:/usr/bin/

# 或通过 TFTP 下载
tftp -g -r oled_display <板端IP>

3.4 运行应用

# 添加执行权限
chmod +x /usr/bin/oled_display

# 运行 OLED 显示示例
/usr/bin/oled_display              # 欢迎画面,随后每秒刷新系统信息
/usr/bin/oled_display --once       # 仅显示欢迎画面,3 秒后退出
/usr/bin/oled_display -h           # 显示帮助信息

应用启动后,OLED 屏幕将显示 ShimetaPi 欢迎画面,3 秒后开始显示实时系统信息,按 Ctrl+C 退出。

3.5 预期输出

控制台输出

/mnt # ./oled_display
[oled] init SSD1306 @ /dev/i2c-3 addr 0x3c ...
[oled] pad 0x100C0010 -> 0x00001002
[oled] pad 0x100C0014 -> 0x00001002
[oled] 初始化成功,开始显示。

OLED 屏幕显示

OLED 显示效果

固定与可变部分说明

  • 固定部分:显示格式和布局(对于固定的代码)
  • 可变部分:系统信息数值(每次刷新都会更新)

4 内部执行逻辑详解

4.1 应用架构

本应用采用分层设计,包括硬件抽象层、驱动层和应用层:

// 应用层(main.c)
int main(int argc, char *argv[])
{
    // 1. 初始化 I2C HAL 层
    i2c_init(OLED_I2C_BUS, OLED_I2C_ADDR);

    // 2. 初始化 OLED 驱动
    ssd1306_init();

    // 3. 显示欢迎画面
    ssd1306_display_welcome();
    sleep(3);

    // 4. 主循环刷新系统信息
    while (1) {
        ssd1306_clear();
        ssd1306_display_system_info();
        ssd1306_refresh();
        sleep(1);
    }

    return 0;
}

4.2 I2C HAL 层实现

I2C HAL 层封装了 Linux I2C 字符设备操作:

// I2C 初始化
int i2c_init(int bus, int addr)
{
    char dev_path[32];
    snprintf(dev_path, sizeof(dev_path), "/dev/i2c-%d", bus);

    int fd = open(dev_path, O_RDWR);
    if (fd < 0) {
        perror("打开 I2C 设备失败");
        return -1;
    }

    // 设置从设备地址
    if (ioctl(fd, I2C_SLAVE, addr) < 0) {
        perror("设置 I2C 地址失败");
        close(fd);
        return -1;
    }

    return fd;
}

// I2C 写入
int i2c_write(uint8_t *data, uint16_t len)
{
    return write(i2c_fd, data, len);
}

// I2C 读取
int i2c_read(uint8_t *data, uint16_t len)
{
    return read(i2c_fd, data, len);
}

4.3 SSD1306 驱动实现

SSD1306 驱动实现了完整的 OLED 控制功能:

// OLED 初始化序列
void ssd1306_init(void)
{
    // 关闭显示
    ssd1306_command(SSD1306_DISPLAY_OFF);

    // 设置时钟分频和频率
    ssd1306_command(SSD1306_SET_CLOCK_DIV);
    ssd1306_command(0x80);

    // 设置复用比
    ssd1306_command(SSD1306_SET_MUX_RATIO);
    ssd1306_command(0x3F);  // 64MUX

    // 设置显示偏移
    ssd1306_command(SSD1306_SET_DISPLAY_OFFSET);
    ssd1306_command(0x00);

    // 设置起始行
    ssd1306_command(SSD1306_SET_START_LINE | 0x0);

    // 启用电荷泵
    ssd1306_command(SSD1306_CHARGE_PUMP);
    ssd1306_command(0x14);  // 0x10 禁用, 0x14 启用

    // 设置内存寻址模式
    ssd1306_command(SSD1306_MEMORY_ADDR_MODE);
    ssd1306_command(0x00);  // 水平寻址模式

    // 设置列地址范围
    ssd1306_command(SSD1306_SET_COLUMN_ADDR);
    ssd1306_command(0x00);  // 起始列
    ssd1306_command(0x7F);  // 结束列(127)

    // 设置页地址范围
    ssd1306_command(SSD1306_SET_PAGE_ADDR);
    ssd1306_command(0x00);  // 起始页
    ssd1306_command(0x07);  // 结束页(7)

    // 配置重映射和段扫描
    ssd1306_command(SSD1306_SET_SEGMENT_REMAP | 0x1);
    ssd1306_command(SSD1306_SET_COM_SCAN_DEC);

    // 设置 COM 引脚配置
    ssd1306_command(SSD1306_SET_COM_PINS);
    ssd1306_command(0x12);

    // 设置对比度
    ssd1306_command(SSD1306_SET_CONTRAST);
    ssd1306_command(0xCF);

    // 设置预充电周期
    ssd1306_command(SSD1306_SET_PRECHARGE);
    ssd1306_command(0xF1);

    // 设置 VCOMH 退位级别
    ssd1306_command(SSD1306_SET_VCOMH);
    ssd1306_command(0x40);

    // 开启显示
    ssd1306_command(SSD1306_DISPLAY_ON);
}

// 发送命令
void ssd1306_command(uint8_t cmd)
{
    uint8_t buf[2] = {0x00, cmd};  // Co=0, D/C#=0 表示命令
    i2c_write(buf, 2);
}

// 发送数据
void ssd1306_data(uint8_t *data, uint16_t len)
{
    uint8_t buf[len + 1];
    buf[0] = 0x40;  // Co=0, D/C#=1 表示数据
    memcpy(&buf[1], data, len);
    i2c_write(buf, len + 1);
}

4.4 绘图功能实现

驱动层提供了基本的绘图功能:

// 设置像素
void ssd1306_set_pixel(int x, int y, int color)
{
    if (x < 0 || x >= OLED_WIDTH || y < 0 || y >= OLED_HEIGHT)
        return;

    if (color)
        buffer[x + (y / 8) * OLED_WIDTH] |= (1 << (y % 8));
    else
        buffer[x + (y / 8) * OLED_WIDTH] &= ~(1 << (y % 8));
}

// 清屏
void ssd1306_clear(void)
{
    memset(buffer, 0, sizeof(buffer));
}

// 刷新显示
void ssd1306_refresh(void)
{
    // 设置列地址
    ssd1306_command(SSD1306_SET_COLUMN_ADDR);
    ssd1306_command(0x00);
    ssd1306_command(0x7F);

    // 设置页地址
    ssd1306_command(SSD1306_SET_PAGE_ADDR);
    ssd1306_command(0x00);
    ssd1306_command(0x07);

    // 发送缓冲区数据
    ssd1306_data(buffer, sizeof(buffer));
}

4.5 字库和文字显示

内置 8×16 ASCII 点阵字库:

// 显示字符
void ssd1306_putchar(int x, int y, char ch)
{
    if (ch < 0x20 || ch > 0x7E)
        ch = ' ';  // 替换不可显示字符为空格

    const uint8_t *font = &font8x16[(ch - 0x20) * 16];

    for (int row = 0; row < 16; row++) {
        uint8_t line = font[row];
        for (int col = 0; col < 8; col++) {
            if (line & (0x80 >> col))
                ssd1306_set_pixel(x + col, y + row, 1);
        }
    }
}

// 显示字符串
void ssd1306_puts(int x, int y, const char *str)
{
    int orig_x = x;
    while (*str) {
        if (*str == '\n') {
            x = orig_x;
            y += 16;
        } else {
            ssd1306_putchar(x, y, *str);
            x += 8;
            if (x >= OLED_WIDTH) {
                x = orig_x;
                y += 16;
            }
        }
        str++;
    }
}

5 关键编程要点

5.1 I2C 字符设备操作

I2C 写入时序:

// SSD1306 I2C 写入格式
uint8_t buf[2] = {control_byte, data_byte};

// 控制字节格式
// bit7 = Co(Continuation): 0=最后一个字节, 1=后续还有字节
// bit6 = D/C#(Data/Command): 0=命令, 1=数据

// 写命令
buf[0] = 0x00;  // Co=0, D/C#=0
buf[1] = command_code;
i2c_write(buf, 2);

// 写数据
buf[0] = 0x40;  // Co=0, D/C#=1
buf[1] = data_byte;
i2c_write(buf, 2);

5.2 显存管理

SSD1306 采用页寻址模式:

128×64 单色 OLED 内存布局:
- 8 页(Page 0~7),每页 8 个像素行
- 每页 128 列,每列 1 字节(8 位垂直对应 8 个像素)
- 总显存:128 × 8 = 1024 字节 = 1KB

5.3 字库格式

8×16 点阵字库格式:

// 每个字符占 16 字节(16 行,每行 8 像素用 1 字节表示)
const uint8_t font8x16[] = {
    // 字符 ' ' (0x20)
    0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,
    0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,

    // 字符 '!' (0x21)
    0x00, 0x00, 0x18, 0x3C, 0x3C, 0x3C, 0x18, 0x18,
    0x18, 0x00, 0x18, 0x18, 0x00, 0x00, 0x00, 0x00,

    // ... 其他字符
};

5.4 错误处理

每个 I2C 操作都应检查返回值:

int ret = i2c_write(buf, len);
if (ret < 0) {
    perror("I2C 写入失败");
    // 尝试重新初始化 I2C
    i2c_cleanup();
    i2c_init(OLED_I2C_BUS, OLED_I2C_ADDR);
}

6 代码定制说明

6.1 修改 I2C 总线或地址

编辑 ssd1306.h 顶部宏:

#define OLED_I2C_BUS   3      // I2C 总线编号(对应 /dev/i2c-3)
#define OLED_I2C_ADDR  0x3C   // I2C 从地址(0x3C 或 0x3D)

6.2 更改分辨率

支持其他分辨率(如 128×32):

// 修改 ssd1306.h
#define OLED_WIDTH   128
#define OLED_HEIGHT  32     // 改为 32

// 修改初始化序列中的相应参数
ssd1306_command(SSD1306_SET_MUX_RATIO);
ssd1306_command(0x1F);      // 32MUX(改为 0x1F)

ssd1306_command(SSD1306_SET_COM_PINS);
ssd1306_command(0x02);      // 128×32 配置

ssd1306_command(SSD1306_SET_PAGE_ADDR);
ssd1306_command(0x00);
ssd1306_command(0x03);      // 4 页(改为 0x03)

6.3 自定义字库

使用 gen_font8x16.py 生成自定义字库:

# 在开发机上运行(需要 PIL/Pillow)
python3 gen_font8x16.py

生成的 font8x16.h 包含完整 ASCII 字库(0x20~0x7E)。

6.4 添加中文支持

扩展字库支持中文显示:

// 16×16 汉字点阵
const uint8_t font16x16[][32] = {
    // 汉字 "你"
    {0x00,0x00,0x00,0x00,0x7F,0xFE,0x40,0x02,0x40,0x02,0x7F,0xFC,...},
    // 汉字 "好"
    {0x00,0x40,0x00,0x20,0x00,0x1F,0xFF,0xF0,0x00,0x10,0x00,0x10,...},
    // ... 更多汉字
};

void ssd1306_putchar_chinese(int x, int y, uint16_t index)
{
    const uint8_t *font = font16x16[index];
    for (int row = 0; row < 16; row++) {
        uint16_t line = (font[row*2] << 8) | font[row*2+1];
        for (int col = 0; col < 16; col++) {
            if (line & (0x8000 >> col))
                ssd1306_set_pixel(x + col, y + row, 1);
        }
    }
}

7 常见问题排查

问题可能原因解决方案
OLED 不亮I2C 连接失败、地址错误、初始化失败检查接线、确认地址、验证 I2C 通信
花屏或乱码初始化序列错误、显存格式错误检查初始化参数、确认显存布局
黑屏但有背光对比度设置过低、显示未开启调整对比度参数、确认 DISPLAY_ON 命令
部分显示异常页地址设置错误、列地址范围错误检查寻址模式配置
I2C 通信超时总线速率不匹配、上拉电阻缺失降低 I2C 速率、添加上拉电阻
部分字符不显示字库缺失、字符范围错误检查字库完整性、验证字符编码

8 进阶扩展

8.1 实现图形绘制

添加更多图形函数:

// 绘制水平线
void ssd1306_draw_hline(int x1, int x2, int y, int color)
{
    for (int x = x1; x <= x2; x++)
        ssd1306_set_pixel(x, y, color);
}

// 绘制垂直线
void ssd1306_draw_vline(int x, int y1, int y2, int color)
{
    for (int y = y1; y <= y2; y++)
        ssd1306_set_pixel(x, y, color);
}

// 绘制矩形
void ssd1306_draw_rect(int x1, int y1, int x2, int y2, int color)
{
    ssd1306_draw_hline(x1, x2, y1, color);
    ssd1306_draw_hline(x1, x2, y2, color);
    ssd1306_draw_vline(x1, y1, y2, color);
    ssd1306_draw_vline(x2, y1, y2, color);
}

// 绘制填充矩形
void ssd1306_fill_rect(int x1, int y1, int x2, int y2, int color)
{
    for (int y = y1; y <= y2; y++)
        for (int x = x1; x <= x2; x++)
            ssd1306_set_pixel(x, y, color);
}

8.2 实现滚动显示

实现文本滚动效果:

void ssd1306_scroll_text(const char *text, int line, int delay_ms)
{
    char buffer[32];
    int len = strlen(text);

    for (int offset = 0; offset < len; offset++) {
        ssd1306_clear();
        for (int i = 0; i < 16 && (offset + i) < len; i++) {
            buffer[i] = text[offset + i];
        }
        buffer[16] = '\0';
        ssd1306_puts(0, line, buffer);
        ssd1306_refresh();
        usleep(delay_ms * 1000);
    }
}

8.3 实现图片显示

支持位图格式显示:

// 显示 XBM 格式图片
void ssd1306_draw_xbm(int x, int y, int width, int height, const uint8_t *xbm)
{
    for (int row = 0; row < height; row++) {
        for (int col = 0; col < width; col++) {
            int byte_idx = (row * ((width + 7) / 8) + (col / 8));
            int bit_idx = col % 8;
            int pixel = (xbm[byte_idx] >> bit_idx) & 0x01;
            ssd1306_set_pixel(x + col, y + row, pixel);
        }
    }
}

// 使用示例
const uint8_t logo_xbm[] = {
    // 16×16 图标的 XBM 数据
};
ssd1306_draw_xbm(56, 24, 16, 16, logo_xbm);

9 参考链接

  • I2C 接口详解
  • TFT 显示应用
  • MPU6050 陀螺仪应用
  • 开发环境搭建
  • SSD1306 数据手册
在 GitHub 上编辑此页
Prev
00 - Pico 扩展板外设功能例程总览
Next
02 - TFT 显示应用
