本章讲 M5-182X-A1 的硬件细节：主板规格、整机和 PCB 尺寸、所有接口定义、电气性能参数。
| 项目 | 规格 |
|---|

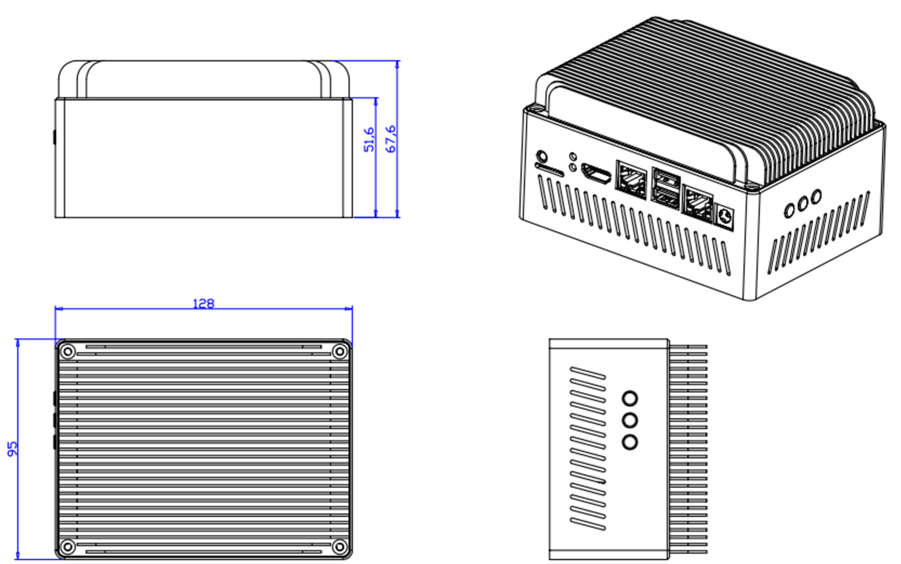

| 尺寸 | 128(L) × 95(W) × 70(H) mm |
| 外观 | 上盖黑色，外壳绿灰色 |
| 安装方式 | 水平面放置 |
| 项目 | 规格 |
|---|
| 输入电压 | DC 12V（±10%），5A |
| 静态功耗 | 20W（TYP.） |
| 最大功耗 | 35W（建议供电功率高于此值） |
| 工作温度 | 0°C ~ 60°C |
| 工作湿度 | 8% ~ 90% RH（无冷凝） |
| 存储温度 | -20°C ~ 70°C（建议常温下存储） |
| 存储湿度 | 10% ~ 95% RH |
| 项目 | 最小 | 典型 | 最大 |
|---|
| 输入电压 | — | 12V | — |
| 输入纹波 | — | — | 50mV |
| 输入电流 | — | — | 4A |
| 工作电流（HDMI 输出，未接外设） | 350mA | 1200mA | — |
| 待机电流 | 150mA | 250mA | — |
| 总输出电流 | — | — | 3A |
以上工作电流为未开启 NPU 和未安装 RK182X 算力模组时测出。

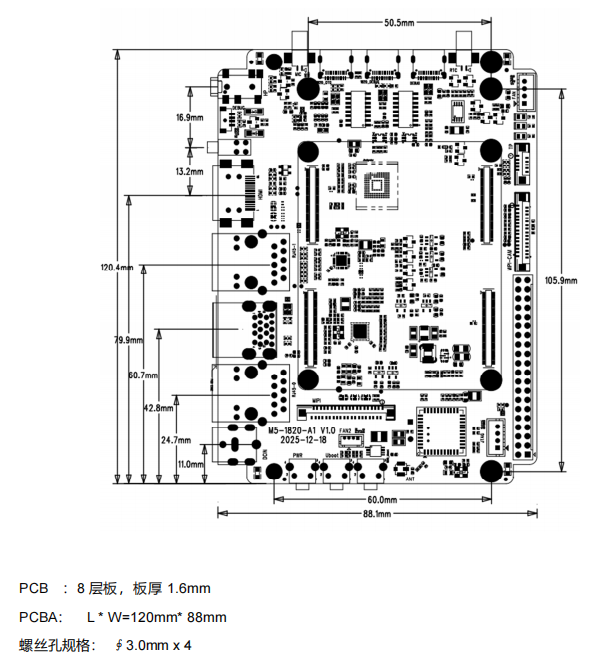

| 项目 | 规格 |
|---|
| PCB | 8 层板，板厚 1.6mm |
| PCBA 尺寸 | 120 × 88 mm |
| 螺丝孔规格 | ∮3.0mm × 4 |
| 模块 | RK3588（主控） | RK182X（AI 协处理器） |
|---|
| 工艺 | 8nm | 22nm |
| CPU | 4× Cortex-A76 + 4× Cortex-A55 @ 2.4GHz | 3× RISC-V 64位（控制核，非应用 CPU） |
| GPU | Mali-G610 MP4 | 无 |
| NPU | 6 TOPS | 20 TOPS @INT8 |
| NPU 核心 | — | 8 核（LLM/VLM 用满 8 核；CNN 模型常仅声明 1 核） |
| DRAM | LPDDR4/5 4GB | RK1820：2.5GB；RK1828：5GB（3D 堆叠） |
| 接口 | — | PCIe 2.1 / USB 3.0 |
| 通信 | — | PCIe 3.0 x4 lane（连接主控） |
| 能力 | 解码 | 编码 |
|---|
| H.265 / HEVC | Main / Main10 @ 4K60 | Main @ 4K30 |
| H.264 / AVC | HP / MP / BP @ 4K60 | HP / MP / BP @ 4K30 |
| VP9 | Profile 0 / 2 @ 4K60 | — |
| AV1 | Main @ 4K60 | — |
| 多路并发（板端 RK3588） | 32 路 1080p30 解码 | 16 路 1080p30 编码 |
多媒体编解码由 RK3588 内置 VPU 通过 MPP 框架完成，RK182X 不参与。
| 项目 | 规格 |
|---|
| CPU | RK3588 八核（Cortex-A76×4 + Cortex-A55×4），主频最高 2.4GHz |
| GPU | Mali-G610 MP4，8K@60fps H.265/VP9 解码 + 8K@30fps H.265/H.264 编码 |
| 编解码 | 同编同解，最高 32 路 1080P@30fps 解码 + 16 路 1080P@30fps 编码 |
| 本地储存 | 32GB |
| DDR | 4GB |
| 操作系统 | Linux |
| 接口 | 规格 |
|---|
| 以太网 | 2 路 10M/100M/1000M 自适应 |
| WiFi | WiFi 5 |
| 蓝牙 | BT 5.0 |
| HDMI OUT | 1 路 Type-A，7680×4320@60Hz |
| 接口 | 规格 |
|---|
| USB 3.0 | 2× USB3.0（限流 1.5A） |
| USB-OTG | 1× Type-C（默认 OTG，支持 DP 输出，限流 1.5A） |
| 耳机 | 1 路 3.5mm（支持三/四段耳机插入） |
| 接口 | 规格 |
|---|
| 风扇 | 2 路：4pin 2.0mm（RK3588）+ 4pin 1.25mm（RK182X 模组），均支持 12V PWM 调速 |
| MIPI 输出 | 1 路（24pin 2.0mm），实测支持 720×1280 LCD 屏 |
| MIPI CAM | 1 路（30pin 0.5mm FPC） |
| 树莓派 IO | 40pin 双排插针（兼容 GPIO / I2C / SPI / UART） |
| 高速信号扩展 | 2 个 FPC 插座（2× USB2.0 + 1× PCIe 3.0 x4 lane） |
| SO-DIMM | 260pin 0.5mm（接入 RK182X 模组） |
| 电源输入 | DC 座（Ｄ6.0，d2.0），12V / 最小 2A（无外设无 RK182X） |
| MIC | 1× 2pin 1.25mm |
| RTC | 1× 2pin 1.25mm（CR2032 纽扣电池） |
| DEBUG 串口 | 1× 4pin 1.0mm（RK3588，1500000bps，3.3V） |
| FAN（4pin 2.0） | 12V / PWM / NC / GND |
| FAN（4pin 1.25，RK182X） | GND / 5V / FG / PWM |
| TP | 1× 10pin 0.5mm FPC（I2C 触摸屏，3.3V） |
| JTAG | 1× 4pin 2.0mm（RK182X 模组调试） |
| 存储 | TF 卡（SD3.0 Class10，最大 128GB） |
| Key | 1× POWER ON + 2× Uboot 烧录（3588 / 182X 各 1） |
| LED | 2 路（用户可编程指示灯） |
- 12V DC 直流供电
- 只允许从 DC 座给板子系统供电
- 无外设无 RK182X 模组时，最小需支持 2A 电流
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | MIC+ | 输入 | MIC+ |
| 2 | MIC- | 输入 | MIC- |
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | RTC | 输入 | 3V 输入 |
| 2 | GND | 地线 | 地线 |
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | GND | 地线 | 地线 |
| 2 | UART-RX | 输入 | RX2 |
| 3 | UART-TX | 输出 | TX2 |
| 4 | NC | — | 空接 |
默认波特率 1500000bps；3.3V 电平，对接 >3.3V 设备需电平转换。
4pin 2.0mm（RK3588 风扇）：
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | 12V | 电源 | 12V 电源 |
| 2 | PWM | 输出 | 风扇转速调节 |
| 3 | NC | — | 空接 |
| 4 | GND | 地线 | 地线 |
4pin 1.25mm（RK182X 散热器）：
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | GND | 地线 | 5V 地线 |
| 2 | 5V | 电源 | 5V 电源 |
| 3 | FG | 输入 | 风扇转速输出信号 |
| 4 | PWM | 输出 | 风扇转速调节 |
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | GND | 地线 | 地线 |
| 2 | GND | 地线 | 地线 |
| 3 | RST | 输出 | 复位 |
| 4 | INT | 输入 | 中断 |
| 5 | GND | 地线 | 地线 |
| 6 | SCL | 输出 | I2C 时钟 |
| 7 | SDA | 输入/出 | I2C 数据 |
| 8 | VCC | 电源 | 3.3V 输出 |
| 9 | GND | 地线 | 地线 |
| 10 | GND | 地线 | 地线 |
仅支持 I2C 接口触摸屏（不支持 USB 触摸屏）；I2C / RST / INT 电平 3.3V，接 1.8V 屏需电平转换；先连屏后上电，不允许带电拔插。
| 序号 | 定义 | 属性 | 描述 |
|---|
| 1 | GND | 地线 | 地线 |
| 2 | TCK | 输入 | JTAG_TCK 信号 |
| 3 | TMS | 输入 | JTAG_TMS 信号 |
| 4 | VCC | 电源 | 3.3V 输出 |
| Pin | 定义 | Pin | 定义 | Pin | 定义 | Pin | 定义 |
|---|
| 1 | 3V3 | 11 | GPIO4_A6 | 21 | SPI_MISO | 31 | GPIO1_A7 |
| 2 | 5V | 12 | GPIO1_B6 | 22 | GPIO0_C0 | 32 | PWM0 |
| 3 | I2C8_SDA | 13 | GPIO4_A7 | 23 | SPI_CLK | 33 | PWM1 |
| 4 | 5V | 14 | GND | 24 | SPI_CS0 | 34 | GND |
| 5 | I2C8_SCL | 15 | GPIO4_A3 | 25 | GND | 35 | GPIO1_A5 |
| 6 | GND | 16 | GPIO4_B7 | 26 | SPI_CS1 | 36 | GPIO4_B2 |
| 7 | GPIO0_D3 | 17 | 3V3 | 27 | I2C5_SDA | 37 | 9555_GPIO0_7 |
| 8 | TTL-TX6 | 18 | GPIO4_B6 | 28 | I2C5_SCL | 38 | GPIO4_B1 |
| 9 | GND | 19 | SPI_MOSI | 29 | GPIO1_B0 | 39 | GND |
| 10 | TTL-RX6 | 20 | GND | 30 | GND | 40 | 9555_GPIO1_1 |
IO 电平 3.3V；外设 IO 电平 >3.3V 需电平转换；注意输入/输出方向；关机状态下用万用表测 IO 应为 0V。
支持接入 RK182X 模组，260pin SO-DIMM 插座：
- RK1820 模组：内置 2.5GB 片内 DRAM，支持 3B 参数大模型
- RK1828 模组：内置 5GB 片内 DRAM，支持 7B 参数大模型
详细 pin 定义见 RK182X 模组规格书。
| 接口 | 标准 | 参数 |
|---|
| TF 卡 | SD3.0 | Class10，最高速 10MB/s，最大 128GB |
| USB Type-A | USB 2.0 / USB 3.0 | 480Mbps / 5.0Gbps |
| 以太网 | RJ45 | 10/100/1000M |
| HDMI | HDMI 1.4 / 2.0 | 1920×1080 / 1280×720 / 720×576 / 720×480 等 |
| 耳机 | 3.5mm | 左右双声道 + MIC 录音 |
| 模块 | RK3588（主控） | RK182X（AI 协处理器） |
|---|
| 工艺 | 8nm | 22nm |
| CPU | 4× Cortex-A76 + 4× Cortex-A55 @ 2.4GHz | 3× RISC-V 64位（控制核，非应用 CPU） |
| GPU | Mali-G610 MP4 | 无 |
| NPU | 6 TOPS | 20 TOPS @INT8 |
| DRAM | LPDDR4/5 4GB | RK1820：2.5GB；RK1828：5GB（3D 堆叠） |
| 接口 | — | PCIe 2.1 / USB 3.0 |
