01 Hybrid Vision SDK 介绍

📋 概述

HVAlgo 是ShiMetaPi 专为事件相机（Event Camera）设计的高性能算法库，提供了多种先进的事件去噪、计算机视觉和图像恢复算法。该库基于ShiMetaPi Hybird Vision SDK 构建，支持实时事件流处理，适用于机器人视觉、自动驾驶、高速运动分析等应用场景。

ShiMetaPi Hybrid Vision SDK 由 hybrid_vision_toolkit 和 hybrid_vision_algo 两个独立的SDK组成，分别实现视觉融合相机的接口控制和算法处理。

🚀 从哪里开始

📋 SDK 整体架构

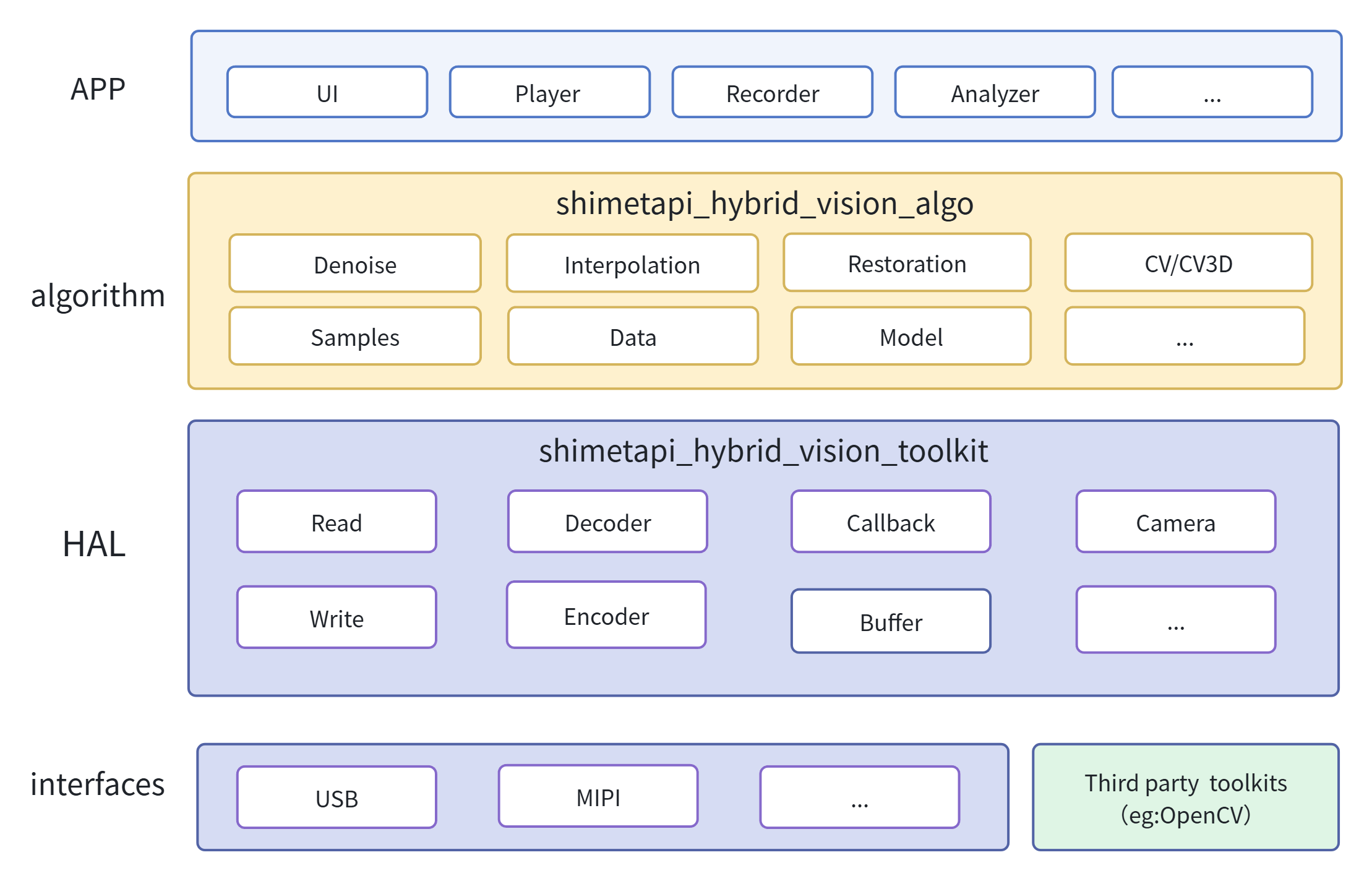

框图

shimetapi_Hybrid_vision_algo (算法层 SDK)

  • 定位： 这是 SDK 的核心算法处理层，位于架构的中间层（黄色部分）。
  • 核心功能： 专注于处理来自事件相机的原始数据流，执行高级的计算机视觉算法，以提升数据质量、提取有用信息或进行三维理解。
  • 包含的模块：
    • 降噪 (Denoise): 去除事件流中的噪声，提高信号质量。
    • 插值 (Interpolation): 用于在事件之间生成中间数据点，或与标准帧图像进行时空对齐/融合。
    • 修复 (Restoration): 用于处理数据缺失或异常。
    • 计算机视觉/三维视觉 (CV/CV3D): 包含实现事件相机特定或融合应用的算法，如目标检测、跟踪、三维重建、姿态估计等。
    • 样本与数据 (Samples/data): 提供示例代码、模型或必要的数据集。
    • 外部依赖 (external): 通过集成第三方库给用户提供更多设备的选择,例如：shimetapi Hybrid vision toolkit`，OpenEb(通过命令安装)等 。
  • 作用： 它为上层应用 (APP) 提供了经过处理、增强或理解的事件数据信息。应用开发者主要调用这一层的接口来实现事件相机的高级功能（如播放、录制、分析）。

shimetapi_Hybrid_vision_toolkit (HAL层工具包)

  • 定位： 这是 SDK 的 硬件抽象层 (HAL) 和基础工具层 ，位于架构最底层（深蓝色部分，标注 HAL）。
  • 核心功能： 提供与硬件交互和数据流基础操作的功能。它负责从物理接口读取原始数据，进行初步处理（如编解码），通过回调与缓冲机制将数据传递给上层算法层，同时提供相机设备的抽象与控制。
  • 包含的关键模块/功能：
    • 读取 (Read): 从硬件接口获取原始事件数据流。
    • 解码器 (Decoder): 如果事件数据以特定格式编码传输，负责将其解码为可处理的格式。
    • 回调 (Callback): 以回调方式将采集/解码后的数据异步推送给上层，避免应用层主动轮询。
    • 相机 (Camera): 相机设备的抽象与控制（如设备发现、打开/关闭、参数配置等）。
    • 写入 (Write): 用于将处理后的数据或控制指令发送回硬件（如果支持）。
    • 编码器 (Encoder): 用于将处理后的数据或录制的流编码为特定格式。
    • 缓冲 (Buffer): 数据缓冲区管理，负责数据搬运与内存复用，平滑采集与处理之间的数据流。
  • 支持的硬件接口： 框图底部 interfaces 层列出了 USB、MIPI 等（... 表示更多接口），toolkit 将不同物理接口抽象为统一后端，屏蔽传输层差异。
  • 作用： 它抽象了底层硬件与传输接口的细节，为上层算法层 (shimetapi_Hybrid_vision_algo) 提供了一个统一的、相对硬件无关的接口来访问和控制事件相机数据流。它处理底层的通信协议、数据搬运和基础格式转换。

总结两者的关系与协作：

  1. shimetapi_Hybrid_vision_toolkit (工具包/HAL层):
    • 直接与硬件和底层系统SDK 打交道。
    • 负责获取原始数据 (Read)，进行基础格式转换 (Decoder)，通过回调交付数据(Callback)、缓冲管理数据流(Buffer)，并输出数据(Write, Encoder)等。
    • 向上层 (algo 层) 提供 标准化的数据访问接口 。
  2. shimetapi_Hybrid_vision_algo (算法层):
    • 构建在 toolkit 层之上。
    • 接收来自 toolkit 层的 标准化事件数据流 。
    • 利用其包含的高级算法模块 (Denoise, Interpolation, CV/CV3D 等) 对数据进行 处理、增强、分析和理解 。
    • 将处理后的、更有价值的信息提供给最上层的应用程序 (APP)使用（如显示 UI、Player 播放、Recorder 录制、Analyzer 分析）。
    • 兼容不同厂商接口（目前支持ShiMetaPi HV Toolkit和Openeb）。
