08 - SHT20 温湿度应用

本章节介绍 Pico-G1 扩展板上的 SHT20 温湿度传感器应用示例 —— sht20_display。该应用演示了如何使用 I2C 接口读取 SHT20 传感器的温度和湿度数据,并在 TFT 屏幕上实时显示环境信息。这是学习 I2C 环境监测传感器的基础示例。

应用源码位于 SDK 目录 source/app/08_sht20_display/,提供了完整的 I2C 温湿度传感器读取实现。

1 应用概述

1.1 功能特性

  • I2C 温湿度读取:通过 I2C 接口读取 SHT20 温湿度数据
  • 环境监测:实时显示当前环境温度和湿度
  • 高精度显示:支持 0.1°C 温度和 1% 湿度精度
  • 多芯片兼容:支持 SHT20/SI7021/HTU21 等兼容芯片

1.2 技术参数

参数值
I2C 接口I2C3(/dev/i2c-3)
从地址0x40
温度范围-40~125°C
湿度范围0~100% RH
温度精度±0.3°C
湿度精度±2% RH
刷新频率2秒(可配置)

1.3 测试用例列表

index名称测试指令预期现象(成功)失败可能原因

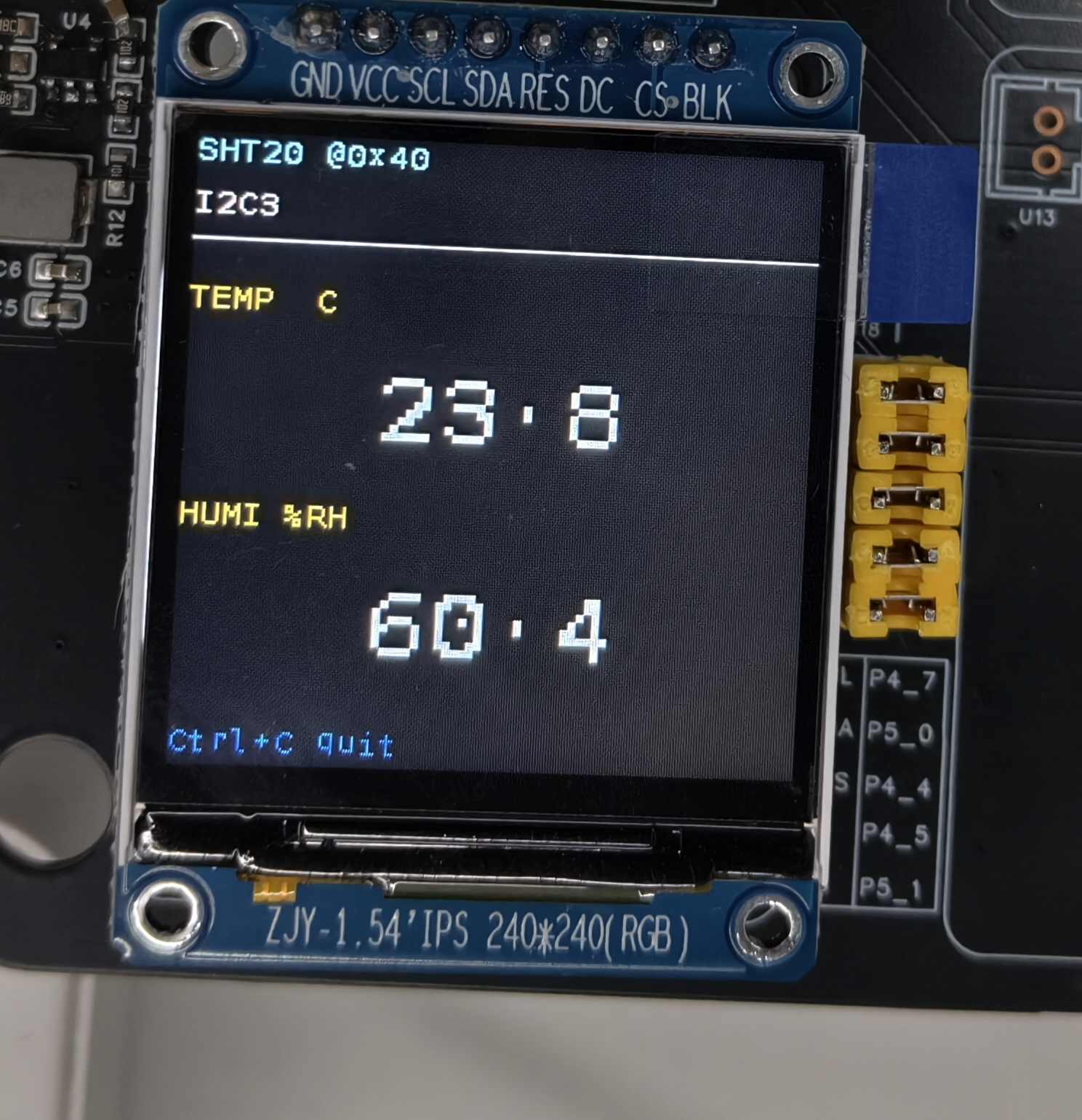

1基础读数./sht20_displayTFT显示温湿度值,控制台输出数据I2C连接失败、地址错误
2温度变化手温传感器温度值上升2~5°C传感器响应慢、接触不良
3湿度变化向传感器哈气湿度值上升10~20%传感器污染、湿度测量延迟

1.4 目录结构

source/app/08_sht20_display/
├── Makefile              # 构建脚本
├── main.c                # 主程序
├── sht20.c               # SHT20 驱动实现
├── sht20.h               # SHT20 驱动头文件
├── i2c_hal.c             # I2C HAL 层实现
├── i2c_hal.h             # I2C HAL 层头文件
├── spi_hal.c             # SPI HAL 层实现
├── spi_hal.h             # SPI HAL 层头文件
├── st7789.c              # ST7789 驱动实现
├── st7789.h              # ST7789 驱动头文件
├── font8x16.h            # 8×16 ASCII 点阵字库
└── README.md             # 说明文档

2 硬件连接说明

2.1 引脚定义

信号板上 GPIO控制器 / 节点说明
SCLGPIO4_1I2C3 → /dev/i2c-3与 OLED/MPU6050 共享 I2C3 总线
SDAGPIO4_2I2C3 → /dev/i2c-3共享总线
VCC3.3V—SHT20 供电 2.1~3.6V
GNDGND—地线

2.2 硬件电路

SHT20 接线图:

     Pico-G1                   SHT20 Module
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO4_1 ──┼────── SCL ───┤ SCL          │
  │           │              │              │
  │ GPIO4_2 ──┼────── SDA ───┤ SDA          │
  │           │              │              │
  │    3.3V ───┼─────────────┤ VCC          │
  │           │              │              │
  │     GND ───┼─────────────┤ GND          │
  └───────────┘              └──────────────┘

芯片兼容性

SHT20、SI7021、HTU21 三种芯片 I2C 地址和命令兼容,可以互换使用。

3 编译与部署

3.1 编译应用

export PATH=$PATH:<SDK>/tools/linux/toolchains/arm-gcc12.2.0-linux-uclibceabi/bin
cd <SDK>/source/app/08_sht20_display
make

3.2 运行应用

scp sht20_display root@<板端IP>:/usr/bin/
ssh root@<板端IP> '/usr/bin/sht20_display'

3.3 预期输出

控制台输出

/mnt # ./sht20_display
[sht20] pad 复用:I2C3(4_1/4_2) -> func2
[sht20] pad 0x100C0010 -> 0x00001002
[sht20] pad 0x100C0014 -> 0x00001002
[sht20] 初始化 SPI 屏(/dev/spidev2.0)...
[spi] pad 0x100C0028 -> 0x00001004
[spi] pad 0x100C002C -> 0x00001004
[spi] pad 0x100C0030 -> 0x00001000
[spi] pad 0x100C0020 -> 0x00001005
[spi] pad 0x100C001C -> 0x00001005
[spi] opening /dev/spidev2.0 ...
[spi] spidev opened, fd=3
[spi] spidev mode/bits/speed set (MODE3/8b/24MHz)
[spi] chardev request DC  @ /dev/gpiochip4 line 5 ...
[spi] chardev request RES @ /dev/gpiochip4 line 4 ...
[spi] chardev request CS  @ /dev/gpiochip5 line 1 ...
[spi] chardev-verify: DC=0(expect0) RES=1(expect1) CS=1(expect1)  ==> OK(chardev 真驱动了引脚)
[spi] spi_hal_init done
[tft] init: SLPOUT
[tft] init: SLPOUT +120ms ok
[tft] init: config cmds ok
[tft] init: DISPON
[tft] init: DISPON ok
[tft] init: clear-flush start
[tft] flush #1 start
[tft] flush #1 done
[tft] init: clear-flush done
[sht20] 初始化 SHT20(/dev/i2c-3 addr 0x40)...
[sht20] @ /dev/i2c-3 addr 0x40 就绪 (user_reg=0x3A)
[sht20] 采集中,每 2s 刷新,Ctrl+C 退出。
[sht20] T=23.7 C  RH=60.5 %

TFT 屏幕显示

SHT20 显示效果

4 SHT20 温湿度原理

4.1 I2C 通信协议

SHT20 使用标准 I2C 协议进行通信:

  • 从地址:0x40(写地址 0x80,读地址 0x81)
  • 支持速度:标准模式(100kHz)和快速模式(400kHz)
  • 数据格式:16位测量数据 + 8位 CRC 校验

4.2 温湿度测量命令

命令名称命令代码说明
温度保持0xE3Hold Master 模式
温度非保持0xF3No Hold Master 模式
湿度保持0xE5Hold Master 模式
湿度非保持0xF5No Hold Master 模式

4.3 数据转换公式

温度计算:

float sht20_convert_temperature(uint16_t raw_temp)
{
    return -46.85f + 175.72f * (raw_temp / 65536.0f);
}

湿度计算:

float sht20_convert_humidity(uint16_t raw_humi)
{
    return -6.0f + 125.0f * (raw_humi / 65536.0f);
}

5 关键编程要点

5.1 I2C 设备操作

打开 I2C 设备:

int i2c_open(const char *i2c_bus, uint8_t device_addr)
{
    int fd = open(i2c_bus, O_RDWR);
    if (fd < 0) return -1;

    if (ioctl(fd, I2C_SLAVE, device_addr) < 0) {
        close(fd);
        return -1;
    }

    return fd;
}

5.2 温湿度读取实现

读取温度数据:

float sht20_read_temperature(int i2c_fd)
{
    uint8_t cmd = 0xE3;  // 温度保持命令
    uint8_t data[3];

    i2c_write_byte(i2c_fd, SHT20_ADDR, &cmd, 1);
    usleep(85000);  // 等待测量完成

    i2c_read_bytes(i2c_fd, SHT20_ADDR, data, 3);

    uint16_t raw_temp = (data[0] << 8) | data[1];
    return sht20_convert_temperature(raw_temp);
}

读取湿度数据:

float sht20_read_humidity(int i2c_fd)
{
    uint8_t cmd = 0xE5;  // 湿度保持命令
    uint8_t data[3];

    i2c_write_byte(i2c_fd, SHT20_ADDR, &cmd, 1);
    usleep(30000);  // 等待测量完成

    i2c_read_bytes(i2c_fd, SHT20_ADDR, data, 3);

    uint16_t raw_humi = (data[0] << 8) | data[1];
    return sht20_convert_humidity(raw_humi);
}

5.3 CRC 校验

CRC8 校验算法:

bool sht20_check_crc(const uint8_t *data, uint8_t len, uint8_t checksum)
{
    uint8_t crc = 0xFF;

    for (uint8_t i = 0; i < len; i++) {
        crc ^= data[i];
        for (uint8_t bit = 8; bit > 0; bit--) {
            if (crc & 0x80) {
                crc = (crc << 1) ^ 0x131;
            } else {
                crc = crc << 1;
            }
        }
    }

    return (crc == checksum);
}

6 常见问题排查

问题可能原因解决方案
读数失败I2C 连接失败、地址错误检查接线、确认地址 0x40、使用 i2cdetect -y 3 检查设备可见性
温度异常传感器损坏、接触不良重新连接传感器、更换传感器
湿度固定校准问题、传感器污染重新校准传感器、清洁传感器
CRC 错误I2C 通信干扰、电气噪声检查 I2C 上拉电阻、增加滤波电容
数值跳动环境变化快、气流不稳定稳定测量环境、使用数据滤波

测量建议

为获得最佳测量效果:

  • 预热时间:传感器上电后预热 1~2 分钟再开始测量
  • 测量位置:避免阳光直射、空调出风口、热源附近
  • 定期校准:每6个月校准一次,使用标准温湿度源

7 进阶功能

7.1 数据滤波

滑动平均滤波:

#define FILTER_WINDOW 5

void sht20_filter_add(float temp, float humi)
{
    static float temp_buf[FILTER_WINDOW] = {0};
    static float humi_buf[FILTER_WINDOW] = {0};
    static int index = 0;

    temp_buf[index] = temp;
    humi_buf[index] = humi;
    index = (index + 1) % FILTER_WINDOW;

    // 计算平均值
    float temp_avg = 0, humi_avg = 0;
    for (int i = 0; i < FILTER_WINDOW; i++) {
        temp_avg += temp_buf[i];
        humi_avg += humi_buf[i];
    }
    temp_avg /= FILTER_WINDOW;
    humi_avg /= FILTER_WINDOW;

    printf("[SHT20] 温度: %.1f°C 湿度: %.1f%% (滤波后)\n", temp_avg, humi_avg);
}

7.2 温湿度报警

报警检测逻辑:

typedef struct {
    float temp_warning_high;   // 温度警告上限
    float temp_warning_low;    // 温度警告下限
    float humi_warning_high;   // 湿度警告上限
    float humi_warning_low;    // 湿度警告下限
} sht20_alarm_threshold_t;

sht20_alarm_threshold_t g_alarm_threshold = {
    .temp_warning_high = 35.0f,
    .temp_warning_low = 15.0f,
    .humi_warning_high = 70.0f,
    .humi_warning_low = 30.0f,
};

void sht20_check_alarm(float temp, float humi)
{
    if (temp > g_alarm_threshold.temp_warning_high) {
        printf("[SHT20] 温度过高警告: %.2f°C\n", temp);
    }
    if (temp < g_alarm_threshold.temp_warning_low) {
        printf("[SHT20] 温度过低警告: %.2f°C\n", temp);
    }
    if (humi > g_alarm_threshold.humi_warning_high) {
        printf("[SHT20] 湿度过高警告: %.2f%%\n", humi);
    }
    if (humi < g_alarm_threshold.humi_warning_low) {
        printf("[SHT20] 湿度过低警告: %.2f%%\n", humi);
    }
}

8 参考链接

  • I2C 接口详解
  • OLED 显示应用
  • TFT 显示应用
  • 开发环境搭建
在 GitHub 上编辑此页
Prev
07 - GPS 定位应用
Next
09 - 超声波测距应用
