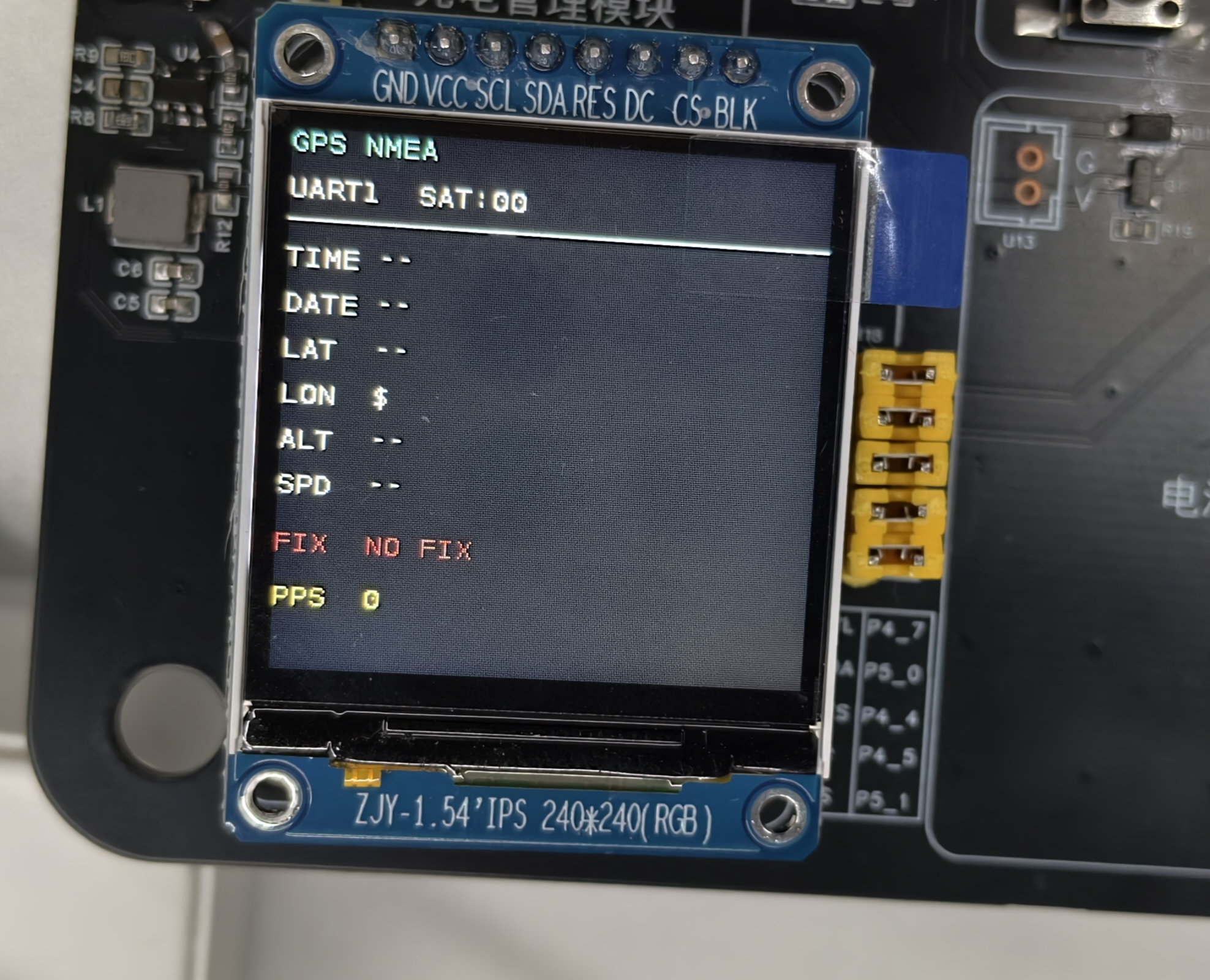

07 - GPS 定位应用

本章节介绍 Pico-G1 扩展板上的 GPS 定位应用示例 —— gps_display。该应用演示了如何使用 UART 接口读取 GPS 模块的 NMEA-0183 数据,解析定位信息并实时显示在 TFT 屏幕上。这是学习串口通信和协议解析的实用示例,展示了从底层 UART 操作到高级数据处理的完整技术栈。

应用源码位于 SDK 目录 source/app/07_gps_display/,提供了完整的 UART 字符设备操作和 NMEA 协议解析实现,是学习嵌入式通信协议的重要参考。

1 应用概述

1.1 功能特性

  • UART 串口通信:演示 Linux UART 字符设备接口的串口通信
  • NMEA 协议解析:完整解析 NMEA-0183 协议(GGA/RMC 语句)
  • 定位信息显示:实时显示经纬度、时间、日期、速度、海拔等信息
  • TFT 彩屏显示:使用 SPI 接口驱动 ST7789 显示定位数据
  • PPS 脉冲检测:支持 GPS 秒脉冲信号监测
  • 多模块兼容:支持 GPS($GP)、GNSS($GN)、北斗($BD)等模块

1.2 技术参数

参数值
UART 接口UART1(/dev/ttyAMA1)
波特率9600 8N1(可配置)
NMEA 协议NMEA-0183 标准
支持语句GGA(定位数据)、RMC(推荐最小数据)
TFT 显示ST7789 240×240 RGB565
刷新周期500ms(可配置)
PPS 检测GPIO4_6 输入(可选)

1.3 测试用例列表

index名称测试指令预期现象(成功)失败可能原因
1基础定位./gps_display屏幕显示定位信息(经纬度、时间等)GPS 模块未连接、UART 配置错误
2室内测试./gps_display显示 "NO FIX"(无法定位)正常现象,GPS 需要室外信号
3室外测试移至室外显示 "FIX VALID" + 具体定位数据GPS 模块故障、天线连接问题
4NMEA 数据cat /dev/ttyAMA1显示 $GPGGA/$GPRMC 等语句UART 连接失败、波特率不匹配

1.4 目录结构

source/app/07_gps_display/
├── Makefile              # 构建脚本
├── main.c                # 主程序
├── uart_hal.c            # UART HAL 层实现
├── uart_hal.h            # UART HAL 层头文件
├── nmea.c                # NMEA 协议解析实现
├── nmea.h                # NMEA 协议解析头文件
├── gpio_hal.c            # GPIO HAL 层实现
├── gpio_hal.h            # GPIO HAL 层头文件
├── spi_hal.c             # SPI HAL 层实现
├── spi_hal.h             # SPI HAL 层头文件
├── st7789.c              # ST7789 驱动实现
├── st7789.h              # ST7789 驱动头文件
├── font8x16.h            # 8×16 ASCII 点阵字库
└── README.md             # 说明文档

2 硬件连接说明

2.1 引脚定义

信号板上 GPIOiocfg padfunc设备节点
GPS TX → 主控 RXGPIO3_60x100C0004func3(UART1_RXD)=0x1003/dev/ttyAMA1
GPS RX ← 主控 TXGPIO3_50x100C0000func3(UART1_TXD)=0x1003/dev/ttyAMA1
PPS(可选)GPIO4_60x100C0024func5(GPIO)=0x1005/dev/gpiochip4 line6
显示SPI2——/dev/spidev2.0
VCC / GND3.3V / GND———

接线说明

  • GPS-TX 接 GPIO3_6(主控 UART1_RXD)
  • GPS-RX 接 GPIO3_5(主控 UART1_TXD)
  • TX/RX 不能接反,否则无法通信
  • PPS 为秒脉冲信号,可选,用于精确时间同步

2.2 硬件电路

标准 GPS 模块接线:

     Pico-G1                   GPS Module
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO3_6 ──┼────── RX ──┤ TX           │
  │           │              │              │
  │ GPIO3_5 ──┼────── TX ──┤ RX           │
  │           │              │              │
  │ GPIO4_6 ──┼────── PPS ──┤ PPS(可选)  │
  │           │              │              │
  │    3.3V ──┼─────────────┤ VCC          │
  │           │              │              │
  │     GND ──┼─────────────┤ GND          │
  │           │              │              │
  └───────────┘              └──────────────┘

GPS 模块供电

大多数 GPS 模块使用 3.3V 供电,请确认模块规格,避免损坏。

2.3 引脚复用说明

需要配置的引脚复用:

pad物理地址配置值说明
UART1_TXD (GPIO3_5)0x100C00000x1003func3 = UART1_TXD
UART1_RXD (GPIO3_6)0x100C00040x1003func3 = UART1_RXD
PPS (GPIO4_6)0x100C00240x1005func5 = GPIO(默认 JTAG_TRSTN)

JTAG 引脚冲突

GPIO4_6 默认是 JTAG 功能,需要配置为 GPIO 才能用作 PPS 输入。

3 编译与部署

3.1 前置条件

在编译本应用之前,请确保已完成以下准备工作:

  1. SDK 环境已搭建:参照 开发环境搭建 完成交叉编译工具链和 SDK 配置
  2. GPS 模块已连接:正确连接 GPS 模块到 UART1 接口
  3. 天线已安装:GPS 模块天线正确安装

3.2 编译应用

# 设置工具链路径
export PATH=$PATH:<SDK>/tools/linux/toolchains/arm-gcc12.2.0-linux-uclibceabi/bin

# 进入示例目录
cd <SDK>/source/app/07_gps_display

# 编译
make

# 清理
make clean

编译成功后,在当前目录下生成可执行文件 gps_display。

3.3 部署到板端

# 使用 SCP 传输到开发板
scp gps_display root@<板端IP>:/usr/bin/

# 或通过 TFTP 下载
tftp -g -r gps_display <板端IP>

3.4 运行应用

# 添加执行权限
chmod +x /usr/bin/gps_display

# 运行 GPS 显示示例
/usr/bin/gps_display

应用启动后,TFT 屏幕将显示 GPS 定位信息,每 500ms 刷新一次,按 Ctrl+C 退出。

3.5 预期输出

控制台输出

/mnt # ./gps_display
[gps] pad 复用:UART1(3_5/3_6)->func3,GPIO4_6(PPS)->func5
[gps] pad 0x100C0000 -> 0x00001003
[gps] pad 0x100C0004 -> 0x00001003
[gps] pad 0x100C0024 -> 0x00001005
[gps] 初始化 SPI 屏(/dev/spidev2.0)...
[spi] pad 0x100C0028 -> 0x00001004
[spi] pad 0x100C002C -> 0x00001004
[spi] pad 0x100C0030 -> 0x00001000
[spi] pad 0x100C0020 -> 0x00001005
[spi] pad 0x100C001C -> 0x00001005
[spi] opening /dev/spidev2.0 ...
[spi] spidev opened, fd=3
[spi] spidev mode/bits/speed set (MODE3/8b/24MHz)
[spi] chardev request DC  @ /dev/gpiochip4 line 5 ...
[spi] chardev request RES @ /dev/gpiochip4 line 4 ...
[spi] chardev request CS  @ /dev/gpiochip5 line 1 ...
[spi] chardev-verify: DC=0(expect0) RES=1(expect1) CS=1(expect1)  ==> OK(chardev 真驱动了引脚)
[spi] spi_hal_init done
[tft] init: SLPOUT
[tft] init: SLPOUT +120ms ok
[tft] init: config cmds ok
[tft] init: DISPON
[tft] init: DISPON ok
[tft] init: clear-flush start
[tft] flush #1 start
[tft] flush #1 done
[tft] init: clear-flush done
[gps] 打开 UART(/dev/ttyAMA1)...
[uart] /dev/ttyAMA1 open, 9600 8N1 raw (VMIN=0 VTIME=2)
[gps] 申请 PPS 输入(GPIO4_6)...
[gps] 接收 NMEA 中,每 500ms 刷新,Ctrl+C 退出。(室内通常 NO FIX,到窗户/室外定位)

TFT 屏幕显示

GPS 显示效果

固定与可变部分说明

  • 固定部分:显示格式和布局(对于固定的代码)
  • 可变部分:GPS 定位数据(每次刷新都会更新)

4 内部执行逻辑详解

4.1 应用架构

本应用采用分层设计,包括硬件抽象层、协议解析层和应用层:

// 应用层(main.c)
int main(int argc, char *argv[])
{
    // 1. 初始化引脚复用
    padmux_init();

    // 2. 初始化 UART HAL 层
    uart_init();

    // 3. 初始化 SPI TFT
    spi_init();
    tft_init();

    // 4. 初始化 GPIO(PPS)
    gpio_init();

    // 5. 主循环
    while (1) {
        // 读取 NMEA 数据
        char line[256];
        if (uart_read_line(line, sizeof(line)) > 0) {
            // 解析 NMEA 语句
            if (strncmp(line, "$GPGGA", 6) == 0 ||
                strncmp(line, "$GNGGA", 6) == 0 ||
                strncmp(line, "$BDGGA", 6) == 0) {
                nmea_parse_gga(line, &gps_data);
            }
            else if (strncmp(line, "$GPRMC", 6) == 0 ||
                     strncmp(line, "$GNRMC", 6) == 0 ||
                     strncmp(line, "$BDRMC", 6) == 0) {
                nmea_parse_rmc(line, &gps_data);
            }

            // 刷新显示
            tft_display_gps_info(&gps_data);
        }

        usleep(500000);  // 500ms 刷新间隔
    }

    return 0;
}

4.2 UART HAL 层实现

UART HAL 层封装了 Linux UART 字符设备操作:

// UART 初始化
int uart_init(void)
{
    int fd = open("/dev/ttyAMA1", O_RDWR | O_NOCTTY);
    if (fd < 0) {
        perror("打开 UART 设备失败");
        return -1;
    }

    // 配置 termios
    struct termios options;
    tcgetattr(fd, &options);

    // 设置波特率 9600
    cfsetispeed(&options, B9600);
    cfsetospeed(&options, B9600);

    // 8N1 配置
    options.c_cflag &= ~PARENB;   // 无校验
    options.c_cflag &= ~CSTOPB;   // 1 停止位
    options.c_cflag &= ~CSIZE;
    options.c_cflag |= CS8;        // 8 数据位

    // 原始模式(无处理)
    options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);
    options.c_oflag &= ~OPOST;

    // 设置超时
    options.c_cc[VTIME] = 1;     // 0.1 秒超时
    options.c_cc[VMIN] = 0;      // 不阻塞

    tcsetattr(fd, TCSANOW, &options);

    return fd;
}

// 按行读取 NMEA 数据
int uart_read_line(char *buffer, int max_len)
{
    int pos = 0;
    char ch;

    while (pos < max_len - 1) {
        if (read(uart_fd, &ch, 1) <= 0) {
            break;  // 读取失败或超时
        }

        if (ch == '\n') {
            break;  // 行结束
        }

        if (ch != '\r') {  // 跳过回车符
            buffer[pos++] = ch;
        }
    }

    buffer[pos] = '\0';
    return pos;
}

4.3 NMEA 协议解析

NMEA 协议解析层实现了 GGA 和 RMC 语句的解析:

// NMEA 数据结构
typedef struct {
    char time[16];        // HH:MM:SS
    char date[16];        // YYYY/MM/DD
    char lat[16];         // ddmm.mmmm N/S
    char lon[16];         // dddmm.mmmm E/W
    int fix_quality;      // 0=无定位, 1=GPS, 2=DGPS
    int num_sats;         // 卫星数量
    float altitude;       // 海拔(米)
    float speed;          // 速度(节)
    char status;          // A=定位, V=警告
} nmea_data_t;

// 解析 GGA 语句
void nmea_parse_gga(const char *sentence, nmea_data_t *data)
{
    char *token;
    int field = 0;

    // 复制语句用于解析
    char buffer[256];
    strncpy(buffer, sentence, sizeof(buffer));

    // 分割字段
    token = strtok(buffer, ",");
    while (token != NULL && field < 15) {
        switch (field) {
            case 1:  // 时间
                strncpy(data->time, token, sizeof(data->time) - 1);
                break;
            case 2:  // 纬度
                strncpy(data->lat, token, sizeof(data->lat) - 1);
                break;
            case 3:  // 纬度方向
                strcat(data->lat, " ");
                strcat(data->lat, token);
                break;
            case 4:  // 经度
                strncpy(data->lon, token, sizeof(data->lon) - 1);
                break;
            case 5:  // 经度方向
                strcat(data->lon, " ");
                strcat(data->lon, token);
                break;
            case 6:  // 定位质量
                data->fix_quality = atoi(token);
                break;
            case 7:  // 卫星数量
                data->num_sats = atoi(token);
                break;
            case 9:  // 海拔
                data->altitude = atof(token);
                break;
        }
        token = strtok(NULL, ",");
        field++;
    }
}

// 解析 RMC 语句
void nmea_parse_rmc(const char *sentence, nmea_data_t *data)
{
    // 类似 GGA 解析,处理时间、日期、状态、速度等字段
    // ... 实现代码 ...
}

4.4 TFT 显示更新

TFT 显示层实现了定位信息的可视化:

// 显示 GPS 定位信息
void tft_display_gps_info(const nmea_data_t *data)
{
    char buffer[64];

    // 清屏
    st7789_clear();

    // 标题
    st7789_text(0, 0, "GPS Display 240x240", WHITE, BLACK);

    // 卫星数量和时间
    snprintf(buffer, sizeof(buffer), "SAT: %02d  TIME: %s",
             data->num_sats, data->time);
    st7789_text(0, 24, buffer, WHITE, BLACK);

    // 日期
    snprintf(buffer, sizeof(buffer), "DATE: %s", data->date);
    st7789_text(0, 48, buffer, WHITE, BLACK);

    // 纬度
    snprintf(buffer, sizeof(buffer), "LAT: %s", data->lat);
    st7789_text(0, 72, buffer, WHITE, BLACK);

    // 经度
    snprintf(buffer, sizeof(buffer), "LON: %s", data->lon);
    st7789_text(0, 96, buffer, WHITE, BLACK);

    // 海拔
    snprintf(buffer, sizeof(buffer), "ALT: %.1f m", data->altitude);
    st7789_text(0, 120, buffer, WHITE, BLACK);

    // 速度
    snprintf(buffer, sizeof(buffer), "SPD: %.1f knots", data->speed);
    st7789_text(0, 144, buffer, WHITE, BLACK);

    // 定位状态
    if (data->fix_quality > 0) {
        st7789_text(0, 168, "FIX: VALID", GREEN, BLACK);
    } else {
        st7789_text(0, 168, "FIX: NO FIX", RED, BLACK);
    }

    // PPS 状态
    int pps = gpio_get_value(PPS_GPIO);
    snprintf(buffer, sizeof(buffer), "PPS: %d", pps);
    st7789_text(0, 192, buffer, WHITE, BLACK);

    // 刷新显示
    st7789_refresh();
}

5 关键编程要点

5.1 UART 配置参数

termios 关键参数:

// 波特率设置(9600)
cfsetispeed(&options, B9600);
cfsetospeed(&options, B9600);

// 8N1 配置
options.c_cflag |= CS8;        // 8 数据位
options.c_cflag &= ~PARENB;   // 无校验
options.c_cflag &= ~CSTOPB;   // 1 停止位

// 原始模式
options.c_lflag &= ~(ICANON | ECHO | ECHOE | ISIG);

常见波特率

  • 9600:GPS 模块默认波特率
  • 4800:部分老式 GPS 模块
  • 38400:部分高精度 GPS 模块
  • 115200:部分现代 GPS 模块

5.2 NMEA 语句格式

GGA 语句格式:

$GPGGA,hhmmss.ss,llll.llll,a,yyyyy.yyyy,a,x,xx,x.x,M,x.x,M,x.x,xxxx*hh
   │      │    │    │  │  │    │  │ │ │ │  │   │   │   │    │
   │      │    │    │  │  │    │  │ │ │ │  │   │   │   │    └─ 校验和
   │      │    │    │  │  │    │  │ │ │ │  │   │   │   └───── 空白系统ID
   │      │    │    │  │  │    │  │ │ │ │  │   │   └─────────── 差分站ID
   │      │    │    │  │  │    │  │ │ │ │  │   └─────────────── 海拔单位
   │      │    │    │  │  │    │  │ │ │ │  └──────────────────── 地球椭球面
   │      │    │    │  │  │    │  │ │ │ └──────────────────────── 海拔高度
   │      │    │    │  │  │    │  │ │ └────────────────────────── HDOP
   │      │    │    │  │  │    │  │ └──────────────────────────── 定位质量
   │      │    │    │  │  │    │  └───────────────────────────── 使用卫星数
   │      │    │    │  │  │    └──────────────────────────────── 经度方向
   │      │    │    │  │  └────────────────────────────────────── 经度
   │      │    │    │  └───────────────────────────────────────── 纬度方向
   │      │    │    └──────────────────────────────────────────── 纬度
   │      │    └───────────────────────────────────────────────── UTC时间
   │      └───────────────────────────────────────────────────── 帧头
   └─────────────────────────────────────────────────────────── 对话头ID

5.3 定位质量判断

fix_quality 字段含义:

switch (data->fix_quality) {
    case 0:  // 无定位
        // 显示 "NO FIX"
        break;
    case 1:  // GPS 定位
        // 显示 "GPS FIX"
        break;
    case 2:  // DGPS 定位
        // 显示 "DGPS FIX"
        break;
    default:  // 其他
        // 显示 "UNKNOWN"
        break;
}

5.4 PPS 脉冲检测

PPS(秒脉冲)用于精确时间同步:

// 配置 PPS GPIO 为输入
gpio_set_direction(PPS_GPIO, GPIO_INPUT);

// 读取 PPS 状态
int pps = gpio_get_value(PPS_GPIO);
if (pps) {
    // 秒脉冲高电平,记录精确时间
    gettimeofday(&pps_time, NULL);
}

6 代码定制说明

6.1 修改 UART 波特率

编辑 uart_hal.c 中的波特率设置:

// 9600(GPS 默认)
cfsetispeed(&options, B9600);
cfsetospeed(&options, B9600);

// 4800(老式 GPS)
cfsetispeed(&options, B4800);
cfsetospeed(&options, B4800);

// 38400(高精度 GPS)
cfsetispeed(&options, B38400);
cfsetospeed(&options, B38400);

6.2 添加更多 NMEA 语句

支持其他 NMEA 语句:

// 解析 GSA 语句(DOP 数据)
void nmea_parse_gsa(const char *sentence, nmea_data_t *data)
{
    // 解析 PDOP/HDOP/VDOP 等精度信息
}

// 解析 GSV 语句(卫星信息)
void nmea_parse_gsv(const char *sentence, nmea_data_t *data)
{
    // 解析卫星方位角、仰角、信噪比
}

6.3 实现数据记录

记录 GPS 轨迹数据:

// 打开轨迹文件
FILE *track_log = fopen("/mnt/sdcard/gps_track.log", "a");

// 记录定位数据
if (data->fix_quality > 0) {
    fprintf(track_log, "%s,%.8f,%.8f,%.1f,%.1f\n",
            data->time,
            parse_latitude(data->lat),
            parse_longitude(data->lon),
            data->altitude,
            data->speed);
    fflush(track_log);
}

7 常见问题排查

问题可能原因解决方案
一直显示 "NO FIX"GPS 冷启动、室内信号弱移至室外、窗户旁,等待冷启动完成
无数据(SAT:00)UART 连接失败、波特率不匹配检查 TX/RX 接线、确认波特率配置
时间显示 "--:--:--"NMEA 数据解析失败检查 NMEA 语句格式、验证协议解析
经纬度为空GPS 未定位、GGA 语句缺失等待 GPS 定位、检查 GGA 语句
模块无响应供电不足、模块故障确认 3.3V 供电、更换 GPS 模块
数据更新缓慢UART 缓冲区问题、刷新间隔过长优化读取策略、调整刷新频率

GPS 定位测试

GPS 模块首次定位可能需要 30 秒到几分钟,这是正常现象(冷启动)。

8 进阶扩展

8.1 实现轨迹记录

记录和显示 GPS 运动轨迹:

// 轨迹点结构
typedef struct {
    double lat;
    double lon;
    float altitude;
    time_t timestamp;
} track_point_t;

// 轨迹缓冲区
track_point_t track_buffer[1000];
int track_index = 0;

// 添加轨迹点
void add_track_point(const nmea_data_t *data)
{
    if (data->fix_quality > 0 && track_index < 1000) {
        track_buffer[track_index].lat = parse_latitude(data->lat);
        track_buffer[track_index].lon = parse_longitude(data->lon);
        track_buffer[track_index].altitude = data->altitude;
        track_buffer[track_index].timestamp = time(NULL);
        track_index++;
    }
}

// 显示轨迹
void display_track(void)
{
    for (int i = 0; i < track_index; i++) {
        int x = longitude_to_x(track_buffer[i].lon);
        int y = latitude_to_y(track_buffer[i].lat);
        st7789_set_pixel(x, y, YELLOW);
    }
    st7789_refresh();
}

8.2 实现坐标转换

实现经纬度到屏幕坐标的转换:

// 经纬度转屏幕坐标
int longitude_to_x(double lon)
{
    // 简单线性映射
    return (int)((lon - LON_MIN) / (LON_MAX - LON_MIN) * TFT_WIDTH);
}

int latitude_to_y(double lat)
{
    return (int)((lat - LAT_MIN) / (LAT_MAX - LAT_MIN) * TFT_HEIGHT);
}

// 绘制当前位置标记
void draw_position_marker(double lon, double lat)
{
    int x = longitude_to_x(lon);
    int y = latitude_to_y(lat);

    // 绘制十字标记
    st7789_draw_hline(x - 5, x + 5, y, RED);
    st7789_draw_vline(x, y - 5, y + 5, RED);
}

8.3 实现 NMEA 校验和验证

添加 NMEA 校验和验证:

// 计算 NMEA 校验和
uint8_t nmea_checksum(const char *sentence)
{
    uint8_t checksum = 0;
    int len = strlen(sentence);

    for (int i = 1; i < len; i++) {  // 跳过起始符 $
        if (sentence[i] == '*') {
            break;  // 校验和结束
        }
        checksum ^= sentence[i];
    }

    return checksum;
}

// 验证 NMEA 校验和
int nmea_verify(const char *sentence)
{
    const char *asterisk = strrchr(sentence, '*');
    if (!asterisk) {
        return 0;  // 无校验和
    }

    uint8_t calculated = nmea_checksum(sentence);
    uint8_t received = strtol(asterisk + 1, NULL, 16);

    return (calculated == received);
}

9 参考链接

  • UART 接口详解
  • SPI 接口详解
  • GPIO 接口详解
  • TFT 显示应用
  • 开发环境搭建
  • NMEA-0183 标准
在 GitHub 上编辑此页
Prev
06 - MQ 气体传感器应用
Next
08 - SHT20 温湿度应用
