02 - TFT 显示应用

本章节介绍 Pico-G1 扩展板上的 TFT 显示应用示例 —— tft_display。该应用演示了如何使用 SPI 接口驱动 ST7789 TFT 彩屏，实现高分辨率彩色图形显示。这是学习高速 SPI 通信和高级图形编程的进阶示例，展示了从底层 SPI 操作到图形渲染的完整技术栈。

应用源码位于 SDK 目录 source/app/02_TFT_display/，提供了完整的 SPI 字符设备操作和 ST7789 驱动实现，是学习嵌入式图形编程的重要参考。

1 应用概述

1.1 功能特性

  • SPI 高速通信：演示 Linux SPI 字符设备接口的高速数据传输
  • TFT 驱动：完整的 ST7789 驱动实现（初始化、绘图、刷新）
  • 彩色图形显示：支持 RGB565 格式（65536 色）的高分辨率显示
  • 图形渲染：支持像素绘制、矩形填充、文字显示等图形功能
  • 实时信息：显示系统运行时间、CPU 状态等实时信息
  • 字体支持：内置 8×16 ASCII 点阵字库（0x20~0x7E）

1.2 技术参数

参数值
TFT 型号ST7789 240×240 像素
通信接口SPI（SPI2，/dev/spidev2.0）
SPI 模式MODE3（CPOL=1，CPHA=1）
SPI 速率24MHz（最大速率）
色彩格式RGB565（16位，65536色）
显存大小240×240×2 = 115200 字节（113KB）
字体大小8×16 像素 ASCII 字库
刷新周期1 秒（可配置）

1.3 测试用例列表

index名称测试指令预期现象（成功）失败可能原因
1欢迎画面./tft_display显示彩色方块和欢迎信息SPI 连接失败、TFT 地址错误
2持续刷新./tft_display（无参数）欢迎画面后每秒刷新系统信息同上
3图形测试显示彩色矩形和文字各种颜色正常显示颜色格式错误、显存错误

1.4 目录结构

source/app/02_TFT_display/
├── Makefile              # 构建脚本
├── main.c                # 主程序
├── spi_hal.c             # SPI HAL 层实现
├── spi_hal.h             # SPI HAL 层头文件
├── gpio_hal.c            # GPIO HAL 层实现
├── gpio_hal.h            # GPIO HAL 层头文件
├── st7789.c              # ST7789 驱动实现
├── st7789.h              # ST7789 驱动头文件
├── font8x16.h            # 8×16 ASCII 点阵字库
└── README.md             # 说明文档

2 硬件连接说明

2.1 引脚定义

信号板上 GPIO控制器 / 节点说明
SCKGPIO4_7SPI2 → /dev/spidev2.0SPI 时钟
MOSIGPIO5_0SPI2 → /dev/spidev2.0SPI 主机输出
CSGPIO5_1/dev/gpiochip5 line1片选（手动framing）
DCGPIO4_5/dev/gpiochip4 line5数据/命令选择
RESGPIO4_4/dev/gpiochip4 line4复位
VCC3.3V—供电
GNDGND—地线

2.2 硬件电路

标准 SPI TFT 接线：

     Pico-G1                   ST7789 TFT Module
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO4_7 ──┼────── SCK ──┤ SCK          │
  │           │              │              │
  │ GPIO5_0 ──┼────── MOSI ──┤ SDA/MOSI     │
  │           │              │              │
  │ GPIO5_1 ──┼────── CS ───┤ CS           │
  │           │              │              │
  │ GPIO4_5 ──┼────── DC ───┤ DC/RS        │
  │           │              │              │
  │ GPIO4_4 ──┼────── RES ──┤ RES/RESET    │
  │           │              │              │
  │    3.3V ──┼─────────────┤ VCC          │
  │           │              │              │
  │     GND ──┼─────────────┤ GND          │
  │           │              │              │
  └───────────┘              └──────────────┘

引脚功能说明

  • SCK/MOSI：SPI 数据线，由 SPI2 控制器驱动
  • CS：片选信号，低电平有效，由 GPIO 手动控制
  • DC：数据/命令选择，高电平=数据，低电平=命令
  • RES：复位信号，低电平有效
  • VCC：供电电压，3.3V（某些模组支持5V）

2.3 引脚复用说明

需要配置的引脚复用：

pad物理地址配置值说明
SCK (GPIO4_7)0x100C00280x1004func4 = SPI2_SCLK
MOSI (GPIO5_0)0x100C002C0x1004func4 = SPI2_SDO
CS (GPIO5_1)0x100C00300x1000func0 = GPIO（手动framing）
DC (GPIO4_5)0x100C00200x1005func5 = GPIO（默认 JTAG_TDO）
RES (GPIO4_4)0x100C001C0x1005func5 = GPIO（默认 JTAG_TDI）

JTAG 引脚冲突

GPIO4_4 和 GPIO4_5 默认是 JTAG 功能，需要手动配置为 GPIO。如果不配置，SPI 显示将无法正常工作。

3 编译与部署

3.1 前置条件

在编译本应用之前，请确保已完成以下准备工作：

  1. SDK 环境已搭建：参照 开发环境搭建 完成交叉编译工具链和 SDK 配置
  2. 内核配置确认：确认内核已启用 SPI 驱动支持
  3. 硬件已连接：TFT 模组正确连接到相应引脚

3.2 编译应用

# 设置工具链路径
export PATH=$PATH:<SDK>/tools/linux/toolchains/arm-gcc12.2.0-linux-uclibceabi/bin

# 进入示例目录
cd <SDK>/source/app/02_TFT_display

# 编译
make

# 清理
make clean

编译成功后，在当前目录下生成可执行文件 tft_display。

3.3 部署到板端

# 使用 SCP 传输到开发板
scp tft_display root@<板端IP>:/usr/bin/

# 或通过 TFTP 下载
tftp -g -r tft_display <板端IP>

3.4 运行应用

# 添加执行权限
chmod +x /usr/bin/tft_display

# 运行 TFT 显示示例
/usr/bin/tft_display

应用启动后，TFT 屏幕将显示彩色欢迎画面，2 秒后开始显示实时系统信息，按 Ctrl+C 退出。

3.5 预期输出

控制台输出

/mnt # ./spi_display
[spi] init ST7789 @ /dev/spidev2.0 ...
[spi] pad 0x100C0028 -> 0x00001004
[spi] pad 0x100C002C -> 0x00001004
[spi] pad 0x100C0030 -> 0x00001000
[spi] pad 0x100C0020 -> 0x00001005
[spi] pad 0x100C001C -> 0x00001005
[spi] opening /dev/spidev2.0 ...
[spi] spidev opened, fd=3
[spi] spidev mode/bits/speed set (MODE3/8b/24MHz)
[spi] chardev request DC  @ /dev/gpiochip4 line 5 ...
[spi] chardev request RES @ /dev/gpiochip4 line 4 ...
[spi] chardev request CS  @ /dev/gpiochip5 line 1 ...
[spi] chardev-verify: DC=0(expect0) RES=1(expect1) CS=1(expect1)  ==> OK(chardev 真驱动了引脚)
[spi] spi_hal_init done
[tft] >>> st7789_init()
[tft] init: SLPOUT
[tft] init: SLPOUT +120ms ok
[tft] init: config cmds ok
[tft] init: DISPON
[tft] init: DISPON ok
[tft] init: clear-flush start
[tft] flush #1 start
[tft] flush #1 done
[tft] init: clear-flush done
[tft] <<< st7789_init() returned
[spi] 初始化成功，开始显示。
[tft] flush #2 start
[tft] flush #2 done
[tft] flush #3 start
[tft] flush #3 done

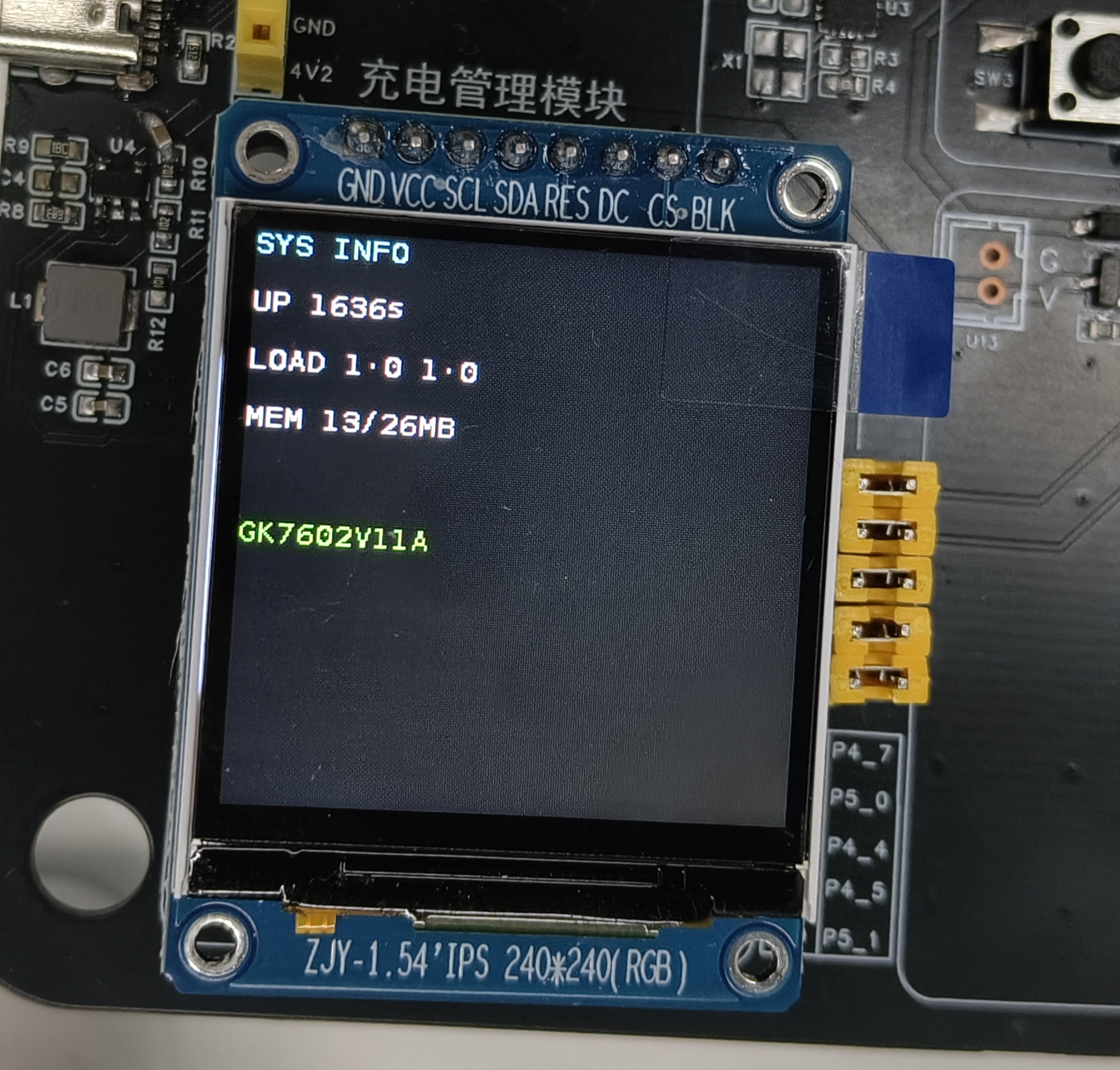

TFT 屏幕显示

TFT 显示效果

固定与可变部分说明

  • 固定部分：显示格式和布局（对于固定的代码）
  • 可变部分：系统运行时间数值（每次刷新都会更新）

4 内部执行逻辑详解

4.1 应用架构

本应用采用分层设计，包括硬件抽象层、驱动层和应用层：

// 应用层（main.c）
int main(int argc, char *argv[])
{
    // 1. 初始化引脚复用
    padmux_init();

    // 2. 初始化 SPI HAL 层
    spi_init();

    // 3. 初始化 GPIO（DC/RES/CS）
    gpio_init();

    // 4. 初始化 TFT 驱动
    st7789_init();

    // 5. 显示欢迎画面
    display_welcome();
    sleep(2);

    // 6. 主循环刷新系统信息
    while (1) {
        st7789_clear();
        display_system_info();
        st7789_refresh();
        sleep(1);
    }

    return 0;
}

4.2 SPI HAL 层实现

SPI HAL 层封装了 Linux SPI 字符设备操作：

// SPI 初始化
int spi_init(void)
{
    int fd = open("/dev/spidev2.0", O_RDWR);
    if (fd < 0) {
        perror("打开 SPI 设备失败");
        return -1;
    }

    // 设置 SPI 模式为 MODE3
    uint8_t mode = SPI_MODE_3;
    ioctl(fd, SPI_IOC_WR_MODE, &mode);

    // 设置每个事务的字节数为 8 位
    uint8_t bits = 8;
    ioctl(fd, SPI_IOC_WR_BITS_PER_WORD, &bits);

    // 设置 SPI 最大速度
    uint32_t speed = 24000000;  // 24MHz
    ioctl(fd, SPI_IOC_WR_MAX_SPEED_HZ, &speed);

    return fd;
}

// SPI 数据传输
int spi_transfer(uint8_t *tx_data, uint8_t *rx_data, uint32_t length)
{
    struct spi_ioc_transfer tr = {
        .tx_buf = (unsigned long)tx_data,
        .rx_buf = (unsigned long)rx_data,
        .len = length,
        .speed_hz = 24000000,
        .bits_per_word = 8,
        .delay_usecs = 0,
    };

    return ioctl(spi_fd, SPI_IOC_MESSAGE(1), &tr);
}

4.3 ST7789 驱动实现

ST7789 驱动实现了完整的 TFT 屏控制功能：

// TFT 初始化序列
void st7789_init(void)
{
    // 硬件复位
    gpio_set_value(RES_GPIO, 0);
    usleep(10000);
    gpio_set_value(RES_GPIO, 1);
    usleep(10000);

    // 发送初始化命令
    st7789_write_command(0x11);  // SLPOUT（退出睡眠模式）
    usleep(120000);                // 等待 120ms

    // MADCTL（页地址顺序）
    st7789_write_command(0x36);
    st7789_write_data(0x00);

    // COLMOD（像素格式设置）
    st7789_write_command(0x3A);
    st7789_write_data(0x05);     // 16位/pixel

    // ... 其他初始化命令

    st7789_write_command(0x21);  // INVON（反转显示）
    st7789_write_command(0x29);  // DISPON（开启显示）

    usleep(20000);                // 等待显示开启

    st7789_clear();
    st7789_refresh();
}

// 发送命令
void st7789_write_command(uint8_t cmd)
{
    gpio_set_value(DC_GPIO, 0);   // DC = 0，命令模式
    gpio_set_value(CS_GPIO, 0);   // CS = 0，片选有效

    spi_transfer(&cmd, NULL, 1);

    gpio_set_value(CS_GPIO, 1);   // CS = 1，片选无效
}

// 发送数据
void st7789_write_data(uint8_t *data, uint32_t length)
{
    gpio_set_value(DC_GPIO, 1);   // DC = 1，数据模式
    gpio_set_value(CS_GPIO, 0);   // CS = 0，片选有效

    spi_transfer(data, NULL, length);

    gpio_set_value(CS_GPIO, 1);   // CS = 1，片选无效
}

4.4 图形渲染实现

驱动层提供了基本的图形渲染功能：

// 设置像素
void st7789_set_pixel(int x, int y, uint16_t color)
{
    if (x < 0 || x >= TFT_WIDTH || y < 0 || y >= TFT_HEIGHT)
        return;

    int index = (y * TFT_WIDTH + x) * 2;
    framebuffer[index] = color >> 8;      // 高字节
    framebuffer[index + 1] = color & 0xFF; // 低字节
}

// 清屏
void st7789_clear(void)
{
    memset(framebuffer, 0, sizeof(framebuffer));
}

// 刷新显示
void st7789_refresh(void)
{
    // 设置列地址范围
    st7789_write_command(0x2A);  // CASET
    uint8_t col_data[] = {0, 0, 0, (TFT_WIDTH - 1) & 0xFF};
    st7789_write_data(col_data, 4);

    // 设置页地址范围
    st7789_write_command(0x2B);  // RASET
    uint8_t row_data[] = {0, 0, 0, (TFT_HEIGHT - 1) & 0xFF};
    st7789_write_data(row_data, 4);

    // 写入显存数据
    st7789_write_command(0x2C);  // RAMWR
    st7789_write_data(framebuffer, sizeof(framebuffer));
}

5 关键编程要点

5.1 SPI 时序控制

SPI MODE3 特点：

  • CPOL = 1：时钟空闲时为高电平
  • CPHA = 1：在时钟下降沿采样数据

5.2 RGB565 色彩格式

RGB565 是一种16位色彩格式：

位分配: RRRRRGGG GGGBBBBB
      ↑5位红↑ ↑6位绿↑↑5位蓝↑

示例:
- 红色(0xF800): 11111 000000 00000
- 绿色(0x07E0): 00000 111111 00000
- 蓝色(0x001F): 00000 000000 11111
- 白色(0xFFFF): 11111 111111 11111

5.3 显存管理

显存布局：

  • 240×240 像素，每像素 2 字节
  • 总大小：240 × 240 × 2 = 115,200 字节
  • 字节序：大端模式（MSB first）

访问方式：

// 计算 (x,y) 像素的显存偏移
int index = (y * TFT_WIDTH + x) * 2;

// 写入像素数据（大端模式）
framebuffer[index] = color >> 8;      // 高字节
framebuffer[index + 1] = color & 0xFF; // 低字节

5.4 高速刷新优化

分片传输：

// 由于 TX FIFO < 128 字节，需要分片传输
#define CHUNK_SIZE 16

void st7789_refresh(void)
{
    // ... 设置地址范围 ...

    gpio_set_value(DC_GPIO, 1);   // 数据模式
    gpio_set_value(CS_GPIO, 0);   // 片选有效

    // 分片传输显存数据
    for (int i = 0; i < sizeof(framebuffer); i += CHUNK_SIZE) {
        int chunk_len = min(CHUNK_SIZE, sizeof(framebuffer) - i);
        spi_transfer(&framebuffer[i], NULL, chunk_len);
        usleep(100);  // 片间喘息，避免 FIFO 溢出
    }

    gpio_set_value(CS_GPIO, 1);   // 片选无效
}

6 代码定制说明

6.1 修改 SPI 速率

编辑 spi_hal.c 中的 SPI 速度参数：

uint32_t speed = 24000000;  // 24MHz（最大速率）
// uint32_t speed = 12000000;  // 12MHz（稳定速率）
// uint32_t speed = 8000000;   // 8MHz（兼容速率）

SPI 速率选择

  • 24MHz：最高速率，可能不稳定
  • 12MHz：推荐速率，稳定可靠
  • 8MHz：兼容性最好，适合长线

6.2 更改分辨率

支持其他分辨率（如 135×240）：

// 修改 st7789.h
#define TFT_WIDTH   135
#define TFT_HEIGHT  240

// 修改初始化序列中的相应参数
st7789_write_command(0x2A);  // CASET
uint8_t col_data[] = {0, 0, 0, (TFT_WIDTH - 1) & 0xFF};
st7789_write_data(col_data, 4);

6.3 添加图形函数

添加更多图形函数：

// 绘制水平线
void st7789_draw_hline(int x1, int x2, int y, uint16_t color)
{
    for (int x = x1; x <= x2; x++)
        st7789_set_pixel(x, y, color);
}

// 绘制垂直线
void st7789_draw_vline(int x, int y1, int y2, uint16_t color)
{
    for (int y = y1; y <= y2; y++)
        st7789_set_pixel(x, y, color);
}

// 绘制矩形
void st7789_draw_rect(int x1, int y1, int x2, int y2, uint16_t color)
{
    st7789_draw_hline(x1, x2, y1, color);
    st7789_draw_hline(x1, x2, y2, color);
    st7789_draw_vline(x1, y1, y2, color);
    st7789_draw_vline(x2, y1, y2, color);
}

7 常见问题排查

问题可能原因解决方案
屏幕不亮SPI 连接失败、供电不足检查接线、确认供电电压
花屏或乱码初始化序列错误、SPI 速率过高检查初始化参数、降低 SPI 速率
颜色异常RGB565 格式错误、字节序错误检查色彩格式转换、确认字节序
部分显示异常地址范围设置错误检查 CASET/RASET 参数
刷新缓慢分片大小不当、速率过低调整分片大小、提高 SPI 速率
白屏无显示对比度设置、显示未开启调整对比度、确认 DISPON 命令

8 进阶扩展

8.1 实现图片显示

支持位图格式显示：

// 显示 RGB565 格式图片
void st7789_draw_image(int x, int y, int width, int height, const uint16_t *image)
{
    for (int row = 0; row < height; row++) {
        for (int col = 0; col < width; col++) {
            st7789_set_pixel(x + col, y + row, image[row * width + col]);
        }
    }
}

8.2 实现局部刷新

只刷新变化区域，提高刷新效率：

// 局部刷新
void st7789_refresh_partial(int x1, int y1, int x2, int y2)
{
    // 设置局部刷新范围
    st7789_write_command(0x2A);  // CASET
    uint8_t col_data[] = {x1 >> 8, x1 & 0xFF, x2 >> 8, x2 & 0xFF};
    st7789_write_data(col_data, 4);

    st7789_write_command(0x2B);  // RASET
    uint8_t row_data[] = {y1 >> 8, y1 & 0xFF, y2 >> 8, y2 & 0xFF};
    st7789_write_data(row_data, 4);

    // 写入局部显存数据
    st7789_write_command(0x2C);  // RAMWR
    // ... 写入局部区域数据 ...
}

8.3 实现双缓冲

使用双缓冲技术避免闪烁：

uint16_t framebuffer_front[TFT_WIDTH * TFT_HEIGHT];
uint16_t framebuffer_back[TFT_WIDTH * TFT_HEIGHT];

void st7789_swap_buffers(void)
{
    // 交换前后缓冲区指针
    uint16_t *temp = framebuffer_front;
    framebuffer_front = framebuffer_back;
    framebuffer_back = temp;

    // 刷新前缓冲区到显示
    st7789_refresh();
}
