09 - 超声波测距应用

本章节介绍 Pico-G1 扩展板上的超声波测距应用示例 —— sonic_display。该应用演示了如何使用 GPIO 接口驱动 HC-SR04 超声波模块进行距离测量，并通过距离值控制RGB LED显示不同颜色（类似倒车雷达），同时在 TFT 屏幕上实时显示距离值和状态。这是学习 GPIO 定时测量、脉宽检测和多GPIO协同控制的进阶示例。

应用源码位于 SDK 目录 source/app/09_sonic_display/，提供了完整的GPIO脉宽测量和RGB灯控制实现，是学习嵌入式传感器应用和状态机编程的重要参考。

1 应用概述

1.1 功能特性

  • 超声波测距：通过 GPIO 接口驱动 HC-SR04 模块进行精确距离测量
  • 脉宽测量：使用高精度时钟测量 ECHO 脉宽，计算距离
  • RGB倒车雷达：根据距离值自动控制RGB LED显示不同颜色
  • 实时显示：在 TFT 屏幕上显示距离值、状态和颜色说明
  • 智能颜色算法：
    • 蓝色：无回波/超量程（< 0cm 或 > 4m）
    • 红色：很近距离（< 20cm，危险警告）
    • 黄色：较近距离（20~50cm，注意提醒）
    • 绿色：安全距离（≥ 50cm）
  • 超时保护：30ms 超时保护避免测量卡死

1.2 技术参数

参数值
传感器型号HC-SR04（兼容 JSN-SR04T）
TRIG 接口GPIO6_7（触发脉冲输出）
ECHO 接口GPIO7_0（脉宽输入）
RGB_R 接口GPIO6_6（红色LED）
RGB_G 接口GPIO6_5（绿色LED）
RGB_B 接口GPIO5_3（蓝色LED）
测距范围2cm~4m
测量精度±3mm
触发脉冲≥10μs（本驱动20μs）
刷新频率300ms（可配置）
TFT 显示ST7789 240×240

1.3 测试用例列表

index名称测试指令预期现象（成功）失败可能原因
1基础测距./sonic_display屏幕显示距离值，RGB灯根据距离变色超声波连接失败、GPIO配置错误
2距离测试在不同距离放置障碍物距离值准确，RGB灯颜色正确测量精度偏差、ECHO分压不当
3RGB测试手动遮挡超声波传感器RGB灯显示蓝色（无回波）RGB GPIO配置错误
4超程测试测量 > 4m 的距离显示"out of range"状态正常现象，符合设计

1.4 目录结构

source/app/09_sonic_display/
├── Makefile              # 构建脚本
├── main.c                # 主程序
├── sonic.c               # 超声波驱动实现
├── sonic.h               # 超声波驱动头文件
├── rgb.c                 # RGB LED 控制实现
├── rgb.h                 # RGB LED 控制头文件
├── gpio_hal.c            # GPIO HAL 层实现
├── gpio_hal.h            # GPIO HAL 层头文件
├── spi_hal.c             # SPI HAL 层实现
├── spi_hal.h             # SPI HAL 层头文件
├── st7789.c              # ST7789 驱动实现
├── st7789.h              # ST7789 驱动头文件
├── font8x16.h            # 8×16 ASCII 点阵字库
└── README.md             # 说明文档

2 硬件连接说明

2.1 引脚定义

信号板上 GPIO节点说明
TRIGGPIO6_7/dev/gpiochip6 line7触发脉冲输出（≥10μs）
ECHOGPIO7_0/dev/gpiochip7 line0回波脉宽输入（需分压）
RGB_RGPIO6_6/dev/gpiochip6 line6红色LED控制（共阴）
RGB_GGPIO6_5/dev/gpiochip6 line5绿色LED控制（共阴）
RGB_BGPIO5_3/dev/gpiochip5 line3蓝色LED控制（共阴）
VCC5V—HC-SR04 必须使用 5V 供电
GNDGND—地线

2.2 硬件电路

超声波模块接线：

     Pico-G1                   HC-SR04 Module
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO6_7 ──┼────── TRIG ───┤ INT          │
  │           │              │              │
  │ GPIO7_0 ──┼────── ECHO ────┤ ECHO         │
  │           │              │              │
  │    5V ────┼─────────────┤ VCC          │
  │           │              │              │
  │     GND ───┼─────────────┤ GND          │
  │           │              │   VCC ─── GND │
  └───────────┘              └──────────────┘

RGB LED接线（共阴极）：

     Pico-G1                   RGB LED Module
  ┌───────────┐              ┌──────────────┐
  │           │              │              │
  │ GPIO6_6 ──┼────── R ─────┤             │
  │           │              │             │
  │ GPIO6_5 ──┼────── G ─────┤             │
  │           │              │             │
  │ GPIO5_3 ──┼────── B ─────┤             │
  │           │              │     ┌──────┤ │
  │    3.3V ───┼─────────────┤ GND │     │ │
  │           │              └─────┘     │ │
  └───────────┘              └──────────────┘ │
                              公共阴极

ECHO 信号分压警告

HC-SR04 的 ECHO 引脚输出 5V 高电平，必须分压到 3.3V：

  • 建议分压：ECHO → 10kΩ → GPIO7_0 → 20kΩ → GND
  • 如果使用 3.3V 版本超声波模块（如 JSN-SR04T），ECHO 可直接连接

RGB LED 共阴极连接

  • 共阴极：GPIO 输出高电平时点亮，输出低电平时熄灭
  • 本示例使用共阴极RGB LED，公共脚接 GND
  • 颜色组合：红+绿=黄、红+蓝=紫、绿+蓝=青、红+绿+蓝=白

2.3 引脚复用说明

需要配置的引脚复用：

pad物理地址配置值说明
TRIG (GPIO6_7)0x100C00680x1000func0(GPIO)
ECHO (GPIO7_0)0x100C006C0x1000func0(GPIO) + 输入使能
RGB_R (GPIO6_6)0x100C00640x1000func0(GPIO)
RGB_G (GPIO6_5)0x100C00600x1000func0(GPIO)
RGB_B (GPIO5_3)0x100C00300x1000func0(GPIO)

所有引脚默认为 GPIO 功能，无需修改 IOCFG 寄存器。

3 编译与部署

3.1 前置条件

在编译本应用之前，请确保已完成以下准备工作：

  1. SDK 环境已搭建：参照 开发环境搭建 完成交叉编译工具链和 SDK 配置
  2. 硬件已连接：HC-SR04 模块和 RGB LED 正确连接到相应 GPIO 引脚

3.2 编译应用

# 设置工具链路径
export PATH=$PATH:<SDK>/tools/linux/toolchains/arm-gcc12.2.0-linux-uclibceabi/bin

# 进入示例目录
cd <SDK>/source/app/09_sonic_display

# 编译
make

# 清理
make clean

3.3 部署到板端

# 使用 SCP 传输到开发板
scp sonic_display root@<板端IP>:/usr/bin/

# 或通过 TFTP 下载
tftp -g -r sonic_display <板端IP>

3.4 运行应用

# 添加执行权限
chmod +x /usr/bin/sonic_display

# 运行超声波测距示例
/usr/bin/sonic_display

应用启动后，TFT 屏幕将显示距离值，RGB LED 根据距离显示不同颜色，每 300ms 刷新一次，按 Ctrl+C 退出。

3.5 预期输出

控制台输出

/mnt # ./sonic_display
[sonic] pad 复用：GPIO6_7/GPIO7_0 -> func0(GPIO)
[sonic] pad 0x100C0068 -> 0x00001000
[sonic] pad 0x100C006C -> 0x00001000
[sonic] pad 0x100C0064 -> 0x00001000
[sonic] pad 0x100C0060 -> 0x00001000
[sonic] pad 0x100C0038 -> 0x00001000
[sonic] 初始化 SPI 屏（/dev/spidev2.0）...
[spi] pad 0x100C0028 -> 0x00001004
[spi] pad 0x100C002C -> 0x00001004
[spi] pad 0x100C0030 -> 0x00001000
[spi] pad 0x100C0020 -> 0x00001005
[spi] pad 0x100C001C -> 0x00001005
[spi] opening /dev/spidev2.0 ...
[spi] spidev opened, fd=3
[spi] spidev mode/bits/speed set (MODE3/8b/24MHz)
[spi] chardev request DC  @ /dev/gpiochip4 line 5 ...
[spi] chardev request RES @ /dev/gpiochip4 line 4 ...
[spi] chardev request CS  @ /dev/gpiochip5 line 1 ...
[spi] chardev-verify: DC=0(expect0) RES=1(expect1) CS=1(expect1)  ==> OK(chardev 真驱动了引脚)
[spi] spi_hal_init done
[tft] init: SLPOUT
[tft] init: SLPOUT +120ms ok
[tft] init: config cmds ok
[tft] init: DISPON
[tft] init: DISPON ok
[tft] init: clear-flush start
[tft] flush #1 start
[tft] flush #1 done
[tft] init: clear-flush done
[sonic] 初始化 HC-SR04（TRIG/ECHO）...
[sonic] TRIG=/dev/gpiochip6 line7, ECHO=/dev/gpiochip7 line0 就绪。
[sonic] 初始化 RGB（R=6_6 G=6_5 B=5_3）...
[rgb] R=GPIO6_6, G=GPIO6_5, B=GPIO5_3 就绪（共阴）。
[sonic] 测距中，每 80ms 刷新，Ctrl+C 退出。
[sonic]    2.9 cm

TFT 屏幕显示

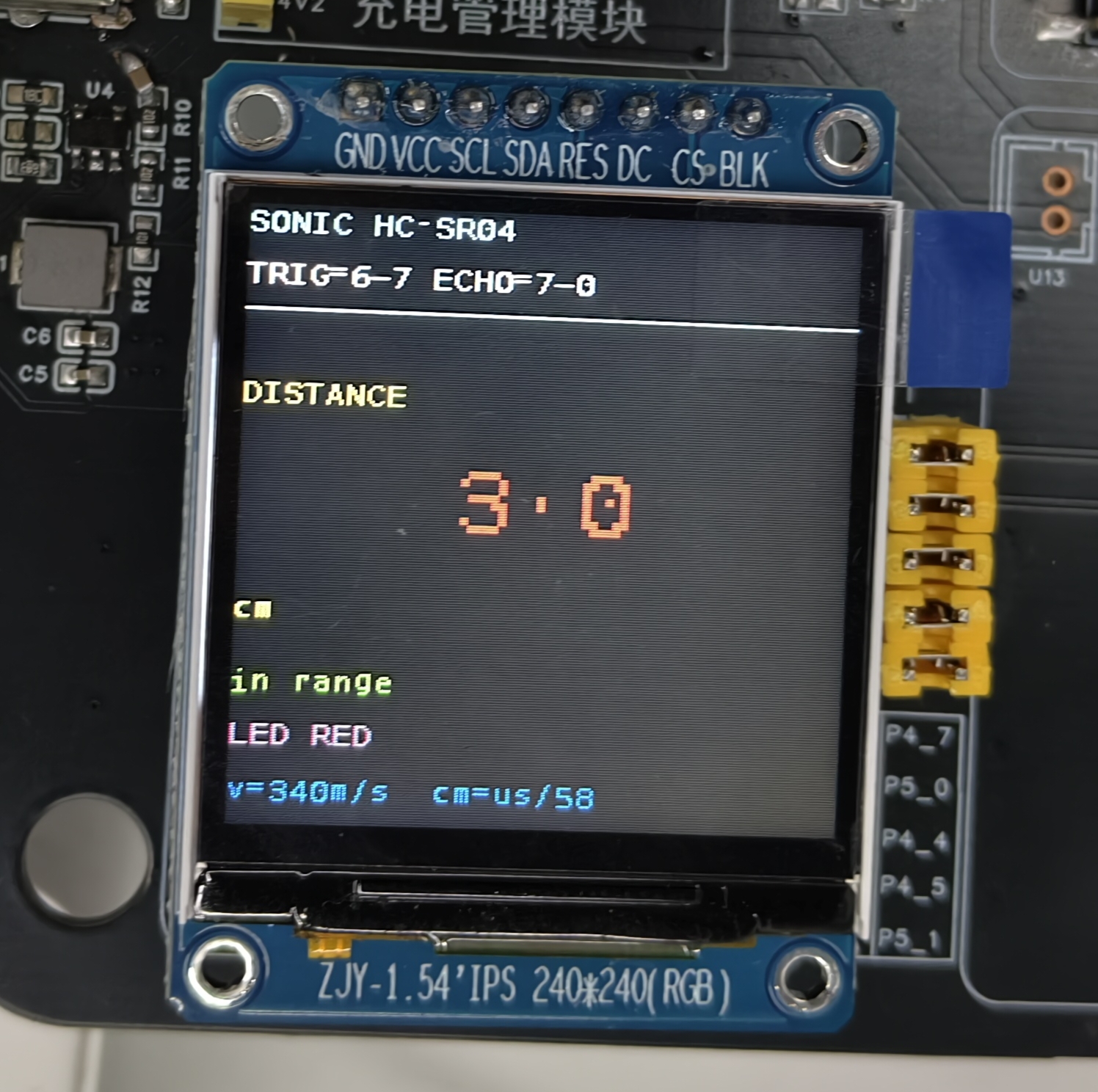

超声波测距显示效果

不同距离的RGB显示：

距离范围RGB颜色TFT显示说明
< 0cm蓝色BLUE - 无回波超量程或无回波
0~20cm红色RED - 危险很近距离，警告
20~50cm黄色YELLOW - 注意较近距离，提醒
≥ 50cm绿色GREEN - 安全安全距离

固定与可变部分说明

  • 固定部分：显示格式和布局（对于固定的代码）
  • 可变部分：距离数值和RGB颜色状态（每次刷新都会更新）

4 RGB 倒车雷达功能

4.1 颜色算法实现

RGB LED 根据距离值自动显示不同颜色，类似汽车倒车雷达：

// 距离→颜色阈值（cm）
#define RGB_NEAR_RED_CM     20.0f    /* < 20cm 显示红色 */
#define RGB_MID_YELLOW_CM   50.0f    /* < 50cm 显示黄色 */
#define RGB_SAFE_GREEN_CM   50.0f    /* ≥ 50cm 显示绿色 */

const char *rgb_by_distance(float d_cm)
{
    if (d < 0.0f) {
        rgb_set(0, 0, 1);                 /* 蓝：无回波/超量程 */
        return "BLUE";
    }
    if (d < RGB_NEAR_RED_CM) {
        rgb_set(1, 0, 0);                 /* 红：很近 */
        return "RED";
    }
    if (d < RGB_MID_YELLOW_CM) {
        rgb_set(1, 1, 0);                 /* 黄：较近 */
        return "YELLOW";
    }
    rgb_set(0, 1, 0);                     /* 绿：安全 */
    return "GREEN";
}

4.2 RGB 引脚配置

RGB LED 使用3个GPIO控制红绿蓝三色：

// RGB GPIO 句柄结构
static gpio_handle_t g_r = {
    .chip_path      = "/dev/gpiochip6",
    .line_offset    = 6,                 // GPIO6_6 = R
    .gpio_mode      = GPIOHANDLE_REQUEST_OUTPUT,
    .default_value  = 0,
    .consumer_label = "rgb-r",
};

static gpio_handle_t g_g = {
    .chip_path      = "/dev/gpiochip6",
    .line_offset    = 5,                 // GPIO6_5 = G
    .gpio_mode      = GPIOHANDLE_REQUEST_OUTPUT,
    .default_value  = 0,
    .consumer_label = "rgb-g",
};

static gpio_handle_t g_b = {
    .chip_path      = "/dev/gpiochip5",
    .line_offset    = 3,                 // GPIO5_3 = B
    .gpio_mode      = GPIOHANDLE_REQUEST_OUTPUT,
    .default_value  = 0,
    .consumer_label = "rgb-b",
};

4.3 颜色组合逻辑

共阴极RGB LED的颜色组合：

RGB结果颜色十六进制
000灭0x000000
100红0xFF0000
010绿0x00FF00
001蓝0x0000FF
110黄0xFFFF00
101紫0xFF00FF
011青0x00FFFF
111白0xFFFFFF

5 测距原理详解

5.1 超声波测距原理

HC-SR04 超声波测距采用脉冲回波原理：

  1. 触发阶段：TRIG 引脚输出≥10μs 高电平触发脉冲
  2. 发射阶段：模块内部发射8个40kHz 超声波（8个脉冲，约40μs总时长）
  3. 接收阶段：ECHO 引脚拉高，表示声波已发出
  4. 回波阶段：收到障碍物反射的回波后，ECHO 引脚拉低
  5. 计算阶段：测量 ECHO 高电平持续时间，计算距离

距离计算公式：

距离(cm) = ECHO 高电平时间(μs) / 58

说明：声速约为 340m/s，往返1cm需要约58μs。

5.2 脉宽测量实现

使用高精度时钟进行脉宽测量：

// 测量 ECHO 脉宽
struct timespec start, current;
int pulse_width_us;

// 等待 ECHO 拉高
while (gpio_get_value(ECHO_GPIO) == 0) {
    clock_gettime(CLOCK_MONOTONIC_RAW, &start);
    if (is_timeout(start, 30000)) return -1;  // 30ms 超时保护
}

// 记录开始时间
clock_gettime(CLOCK_MONOTONIC_RAW, &start);

// 等待 ECHO 拉低
while (gpio_get_value(ECHO_GPIO) == 1) {
    clock_gettime(CLOCK_MONOTONIC_RAW, &current);
    if (is_timeout(start, 30000)) return -1;  // 30ms 超时保护
}

// 计算脉宽（微秒）
pulse_width_us = (current.tv_sec - start.tv_sec) * 1000000 +
                   (current.tv_nsec - start.tv_nsec) / 1000;

// 计算距离
float distance_cm = pulse_width_us / 58.0f;

5.3 超时保护机制

为防止测量卡死，设置30ms超时保护：

static int is_timeout(struct timespec start, int timeout_ms)
{
    struct timespec current;
    clock_gettime(CLOCK_MONOTONIC_RAW, &current);

    long elapsed_us = (current.tv_sec - start.tv_sec) * 1000000 +
                     (current.tv_nsec - start.tv_nsec) / 1000;

    return elapsed_us >= (timeout_ms * 1000);
}

// 在等待循环中使用
while (gpio_get_value(ECHO_GPIO) == 0) {
    clock_gettime(CLOCK_MONOTONIC_RAW, &start);
    if (is_timeout(start, 30000)) {
        return -1;  // 30ms 超时
    }
}

6 关键编程要点

6.1 GPIO 输入输出操作

TRIG 触发脉冲：

// 输出20μs触发脉冲
gpio_set_value(TRIG_GPIO, 1);  // 拉高
usleep(20);                     // 保持20μs
gpio_set_value(TRIG_GPIO, 0);  // 拉低

ECHO 脉宽读取：

// 读取GPIO输入状态
int echo_state = gpio_get_value(ECHO_GPIO);

6.2 RGB LED 多GPIO控制

同时控制3个GPIO：

void rgb_set(int r, int g, int b)
{
    gpio_set_value(&g_r, r ? 1 : 0);
    gpio_set_value(&g_g, g ? 1 : 0);
    gpio_set_value(&g_b, b ? 1 : 0);
}

初始化RGB GPIO：

int rgb_init(void)
{
    if (gpio_handle_init(&g_r) < 0) return -1;
    if (gpio_handle_init(&g_g) < 0) return -1;
    if (gpio_handle_init(&g_b) < 0) return -1;

    rgb_off();  // 初始关闭所有LED
    return 0;
}

6.3 误差处理与滤波

多次测量取中值：

#define SAMPLE_COUNT 5

float measure_distance_filtered(void)
{
    float samples[SAMPLE_COUNT];

    // 连续测量5次
    for (int i = 0; i < SAMPLE_COUNT; i++) {
        samples[i] = sonic_measure_once();
        usleep(50000);  // 间隔50ms
    }

    // 排序取中值
    qsort(samples, SAMPLE_COUNT, sizeof(float), cmp_float);
    return samples[SAMPLE_COUNT / 2];
}

7 常见问题排查

问题可能原因解决方案
显示 "no echo"前方无障碍、太近(<2cm)、ECHO未连接或分压不当在10~50cm范围内测试，检查ECHO连接和分压电路
显示 "out of range"障碍物超出4m范围或声波发散移近障碍物、确保反射面材质合适
RGB灯不亮GPIO配置错误、RGB LED未初始化检查GPIO6_6/6_5/5_3配置、确认rgb_init()执行
RGB颜色错误颜色算法参数设置不当检查RGB_NEAR_RED_CM和RGB_MID_YELLOW_CM阈值
数值抖动大用户态轮询抖动、近距离测量误差增加滤波算法、避免近距离测量
程序卡死ECHO一直无信号、超时保护失效检查超声波模块供电和连接

测量距离建议

为获得最佳测量效果：

  • 障碍物面积建议 ≥ 10cm × 10cm
  • 测量距离建议在 10cm ~ 300cm 范围内
  • 障碍物表面建议为平面或轻微弧面
  • 避免吸音材料（如海绵、泡沫）作为障碍物

8 进阶功能

8.1 实现数据滤波

#define FILTER_WINDOW 5

typedef struct {
    float buffer[FILTER_WINDOW];
    int index;
} DistanceFilter;

float filter_add_sample(DistanceFilter *f, float new_value)
{
    f->buffer[f->index] = new_value;
    f->index = (f->index + 1) % FILTER_WINDOW;

    // 排序取中值
    float temp[FILTER_WINDOW];
    memcpy(temp, f->buffer, sizeof(temp));
    qsort(temp, FILTER_WINDOW, sizeof(float), cmp_float);
    return temp[FILTER_WINDOW / 2];
}

8.2 倒车雷达多级告警

typedef enum {
    ALERT_SAFE = 0,      // ≥ 50cm 绿色
    ALERT_ATTENTION,   // 20~50cm 黄色
    ALERT_DANGER,      // 10~20cm 黄红闪烁
    ALERT_CRITICAL,    // < 10cm 红色闪烁
} alert_level_t;

alert_level_t get_alert_level(float distance)
{
    if (distance < 10.0f) return ALERT_CRITICAL;
    if (distance < 20.0f) return ALERT_DANGER;
    if (distance < 50.0f) return ALERT_ATTENTION;
    return ALERT_SAFE;
}

8.3 多个超声波传感器

实现多传感器数据融合：

#define SONIC_SENSOR_COUNT 3

typedef struct {
    int trig_gpio;
    int echo_gpio;
    float position_offset;
} SonicSensor;

float multi_sonic_measure(SonicSensor *sensors, int count)
{
    float distances[SONIC_SENSOR_COUNT];

    for (int i = 0; i < count; i++) {
        distances[i] = sonic_measure_sensor(sensors[i]);
    }

    // 取最小值作为最终距离
    float min_distance = distances[0];
    for (int i = 1; i < count; i++) {
        if (distances[i] < min_distance) {
            min_distance = distances[i];
        }
    }

    return min_distance;
}
