01 事件相机基础原理
我方相机基于锐视智芯（AlpsenTek）HVS 融合视觉芯片：同一像素阵列同时输出 APS 图像流与 EVS 事件流。融合架构详见 HVS 融合视觉；术语见 术语表；数据格式见 数据格式。
1.什么是事件数据？
基本原理
数据通过异步事件流的形式记录场景变化，与传统帧式图像传感器不同，其每个像素独立工作，仅在检测到亮度变化（如物体运动、光线突变）时触发事件。
这种机制类似于人眼视网膜中神经元的活动方式：仅传递动态信息，忽略静态背景。

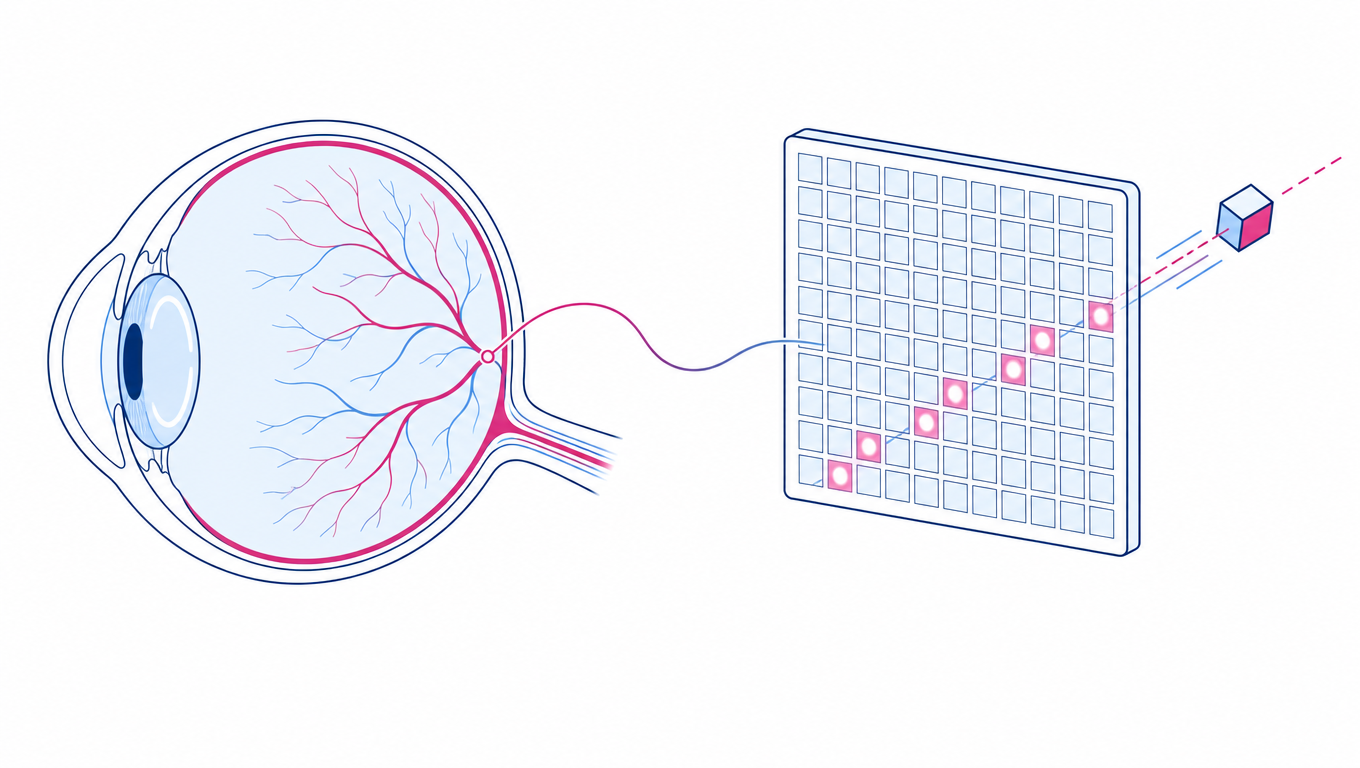

事件相机仿视网膜机制原理示意
事件相机由成千上万个独立工作的像素单元组成。每个像素都以微秒级的响应速度， 独立监测其视野内的亮度变化 。一旦检测到亮度变化超过设定阈值，该像素就会立即生成一个“事件”。
每个事件包含以下信息：
x, y：像素位置t：时间戳（通常为微秒级）p：极性（表示亮度是变亮还是变暗）
事件 = (x, y, t, polarity)
不同于帧图像的同步读取，事件是 异步 、稀疏和连续地产生的。这种数据格式让我们从“拍照片”的模式，迈入了“感知变化”的新纪元。
，当高尔夫球手挥杆时，传感器仅捕捉球和球杆的移动轨迹，而不会记录静止的天空或草地。
像素级工作原理
要理解事件相机上述特性的来源，需深入到单个像素：
- 像素独立工作：每个像素有自己的电路，只监测自己那一点的亮度，不依赖其他像素、不等待全局曝光——这是"异步"的物理来源。
- 对数亮度响应：像素测量的是亮度的对数变化（而非线性亮度）。同样比例的亮度变化（如翻倍、减半）产生相同大小的响应，无论背景是强光还是弱光——这正是事件相机高动态范围的根源。
- 阈值跨越触发：当对数亮度的变化量累积超过设定阈值时，像素立即发出一个事件，不等其他像素、不等"曝光周期"——这是微秒级响应、无运动模糊的来源。
- 极性（ON/OFF）：变亮超过阈值 → ON 事件（p=1）；变暗超过阈值 → OFF 事件（p=0）。静止不变的像素不发事件——这是稀疏、低功耗、低带宽的来源。
- EPS（Events Per Second，事件率）：单位时间产生的事件数，衡量场景的动态繁忙程度。剧烈运动或抖动场景 EPS 高，静止场景 EPS 接近零。

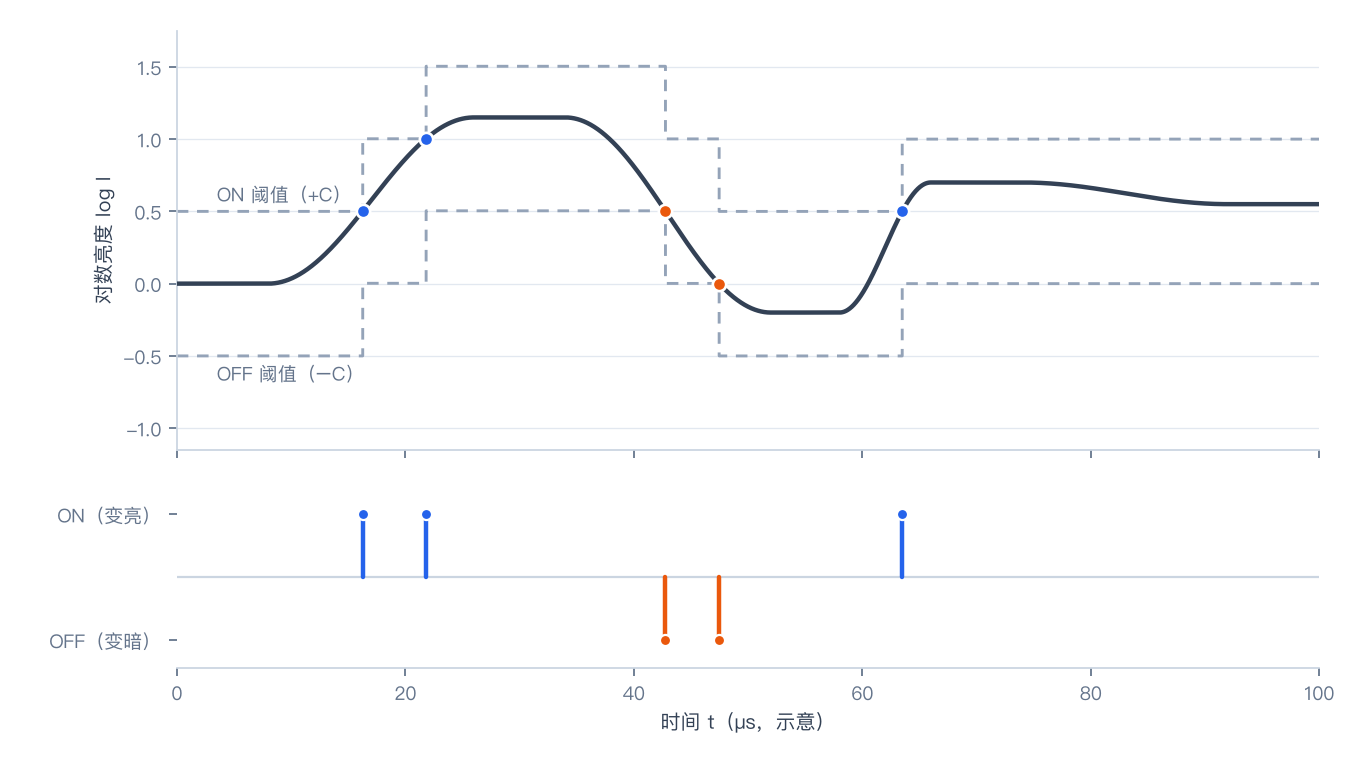

单像素视角：对数亮度变化累积超过阈值（±C）的瞬间立即发出事件——变亮越阈 → ON，变暗越阈 → OFF；每次事件后阈值带随参考电平重置，静止时无输出。
一句话本质区别：帧相机 = "定时全幅采样"（固定帧率、所有像素同步）；事件相机 = "每像素异步变化驱动"。微秒时间分辨率、低延迟、稀疏、低功耗、高动态范围——全部源于这一根本差异。
技术特点
- 异步性与实时性事件数据以连续流形式输出，响应速度达亚毫秒级，避免了传统帧式传感器的运动模糊问题。每个像素独立触发，数据生成不受固定帧率限制，适用于高速场景（如快速移动物体追踪）。
- 数据稀疏性与低功耗由于仅记录动态信息，事件数据量仅为传统图像传感器的1/10至1/1000，显著降低算力需求和功耗。
- 强环境适应性 事件传感器可在极端光照条件下（如低光或高光）稳定工作，通过独立像素触发机制自动适应亮度变化，避免传统传感器的曝光不足或过曝问题。
- 高时间分辨率事件相机具有微秒级时间精度，能够捕捉到高速运动中最微小的亮度变化。无论目标多快，事件都不会“模糊”。传统帧相机以 30FPS 捕捉图像，事件相机则以百万级事件/秒响应变化。
- 超低延迟事件是即时生成的，无需等待整帧图像采集。这使得事件视觉在实时控制、避障、手势识别等任务中极具优势。
- 动态范围极高由于每个像素单独处理变化，事件视觉能在 100dB 或更高的动态范围下工作。即使在强光与暗影并存的环境下，也能保持清晰识别。
- 数据稀疏性只有变化部分才会触发事件，数据量大幅减少。更高的压缩比意味着更低的带宽和存储需求。
2.事件数据 vs. 传统帧图像
| 特性 | 传统帧相机 | 事件相机 |
|---|---|---|
| 数据采集方式 | 同步帧 | 异步事件 |
| 时间分辨率 | 毫秒级（30~120FPS） | 微秒级 |
| 数据密度 | 稠密（所有像素） | 稀疏（仅有变化部分） |
| 延迟 | 高 | 低 |
| 动态范围 | 通常 < 60dB | 高达 100dB+ |
| 功耗 | 高 | 更低（按需输出） |
| 运动模糊 | 明显 | 几乎无 |

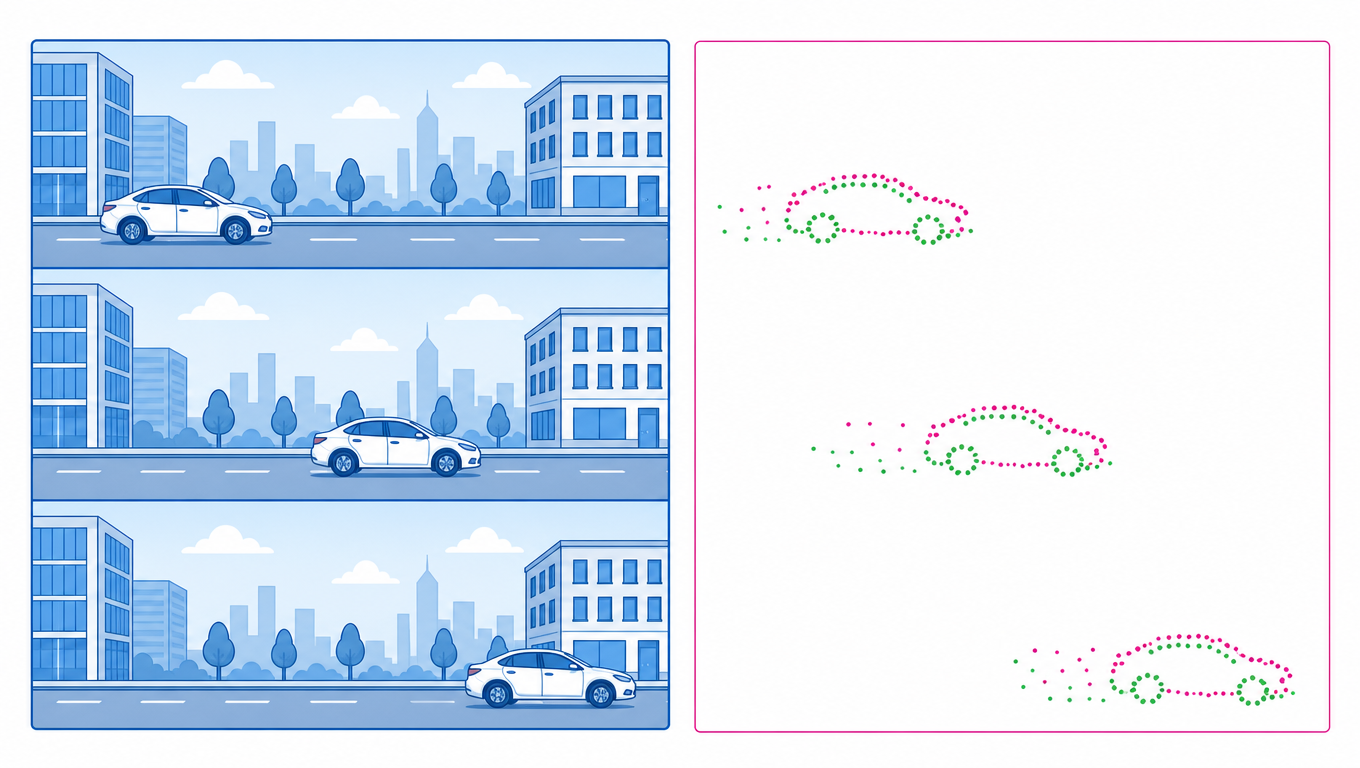

下面用一组对比直观展示两者差异——帧相机记录整幅画面（含静止背景），事件相机只记录运动目标：

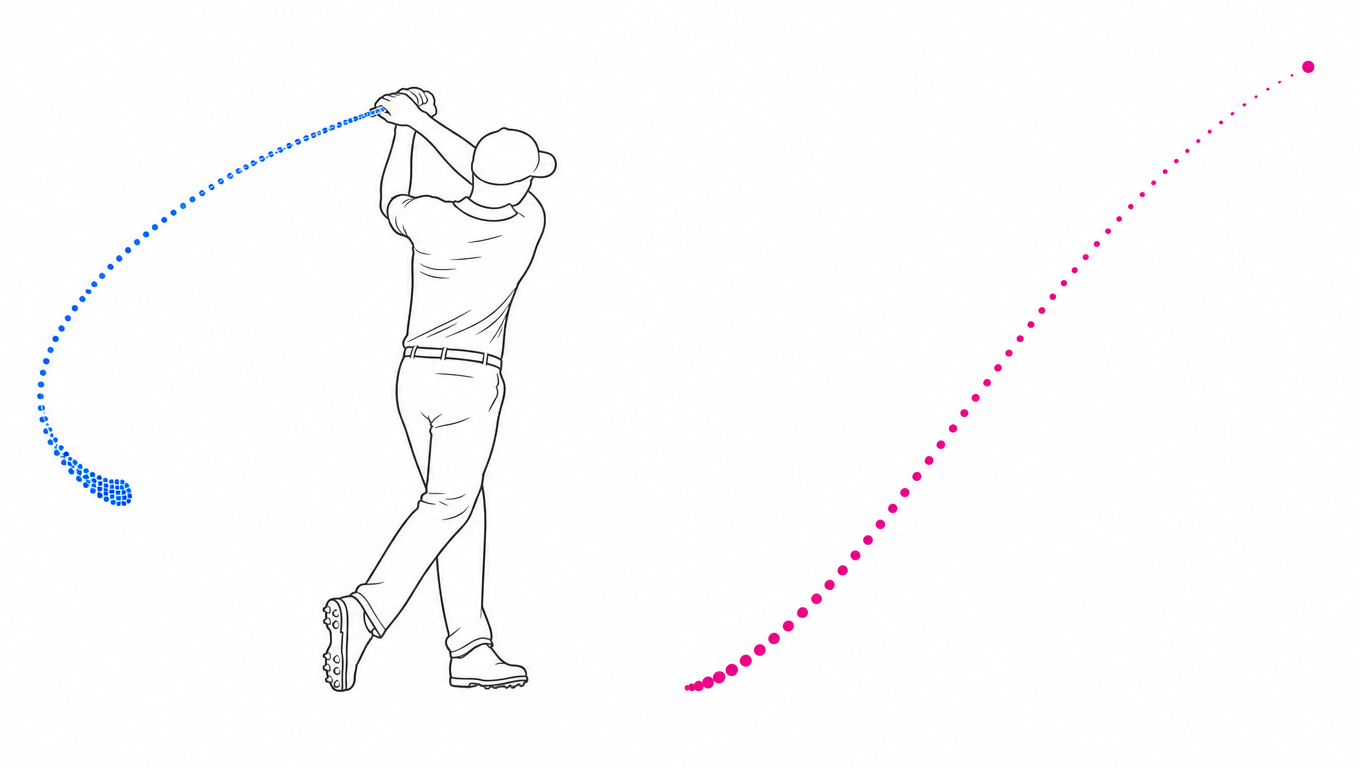

以高尔夫挥杆为例，事件相机只捕捉球杆与球的运动轨迹，不记录静止的天空与草地：
3. HVS：图像 + 事件的像素级融合
上面讲的是"纯事件相机"。我方相机做的是 HVS（Hybrid Vision Sensor，融合视觉）——基于锐视智芯 HVS 芯片，同一片像素阵列里的每个像素，同时具备图像采样与事件检测两条链路。于是相机既能输出传统 APS 图像帧，又能输出 EVS 事件流，且两路在像素级、微秒级同步。完整介绍见 HVS 融合视觉。
三种工作模式
| 模式 | 输出 | 适用 |
|---|---|---|
| 图像模式（APS） | 整幅图像帧（RAW） | 静态场景、需要纹理与细节 |
| 事件模式（EVS） | 异步事件流 (x, y, p, t) | 高速运动、低延迟、低功耗 |
| 融合模式（HVS） | 图像 + 事件双流同步 | 既要细节又要高速响应 |
像素级融合 vs 传感器级融合
把 APS 与 EVS 合在一起有两种做法，差别很大：
- 传感器级融合：用两个独立传感器（一颗 APS + 一颗 EVS）物理并排，事后对齐——存在视差、时间不同步、体积大。
- 像素级融合（HVS / 我方）：同一像素内集成光电转换 + 图像读出 + 事件检测，芯片内以
iampCOMB/GESP/IN-PULSE DiADC等架构配合PixMUX时分复用、BSI 堆叠工艺实现——零视差、微秒级同步、单芯片。

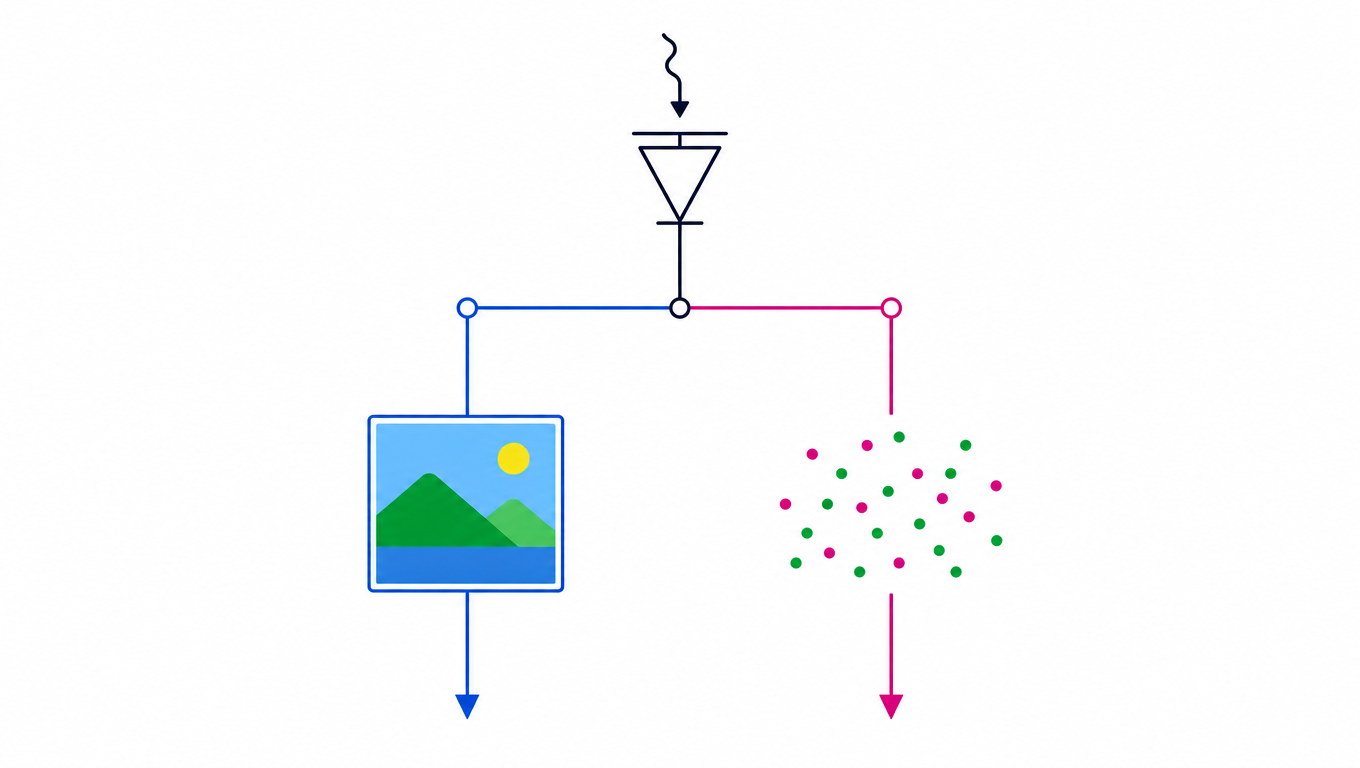

同一像素内分出"图像采样链路"与"事件检测电路"两条路径，分别输出 APS 帧与 EVS 事件。
双流协同：看得清 + 看得快
APS 与 EVS 各有所长，融合后互补：
- APS：纹理、色彩、静态细节——"看得清"。
- EVS：高速变化、低延迟、低带宽、>120dB 高动态范围——"看得快"。

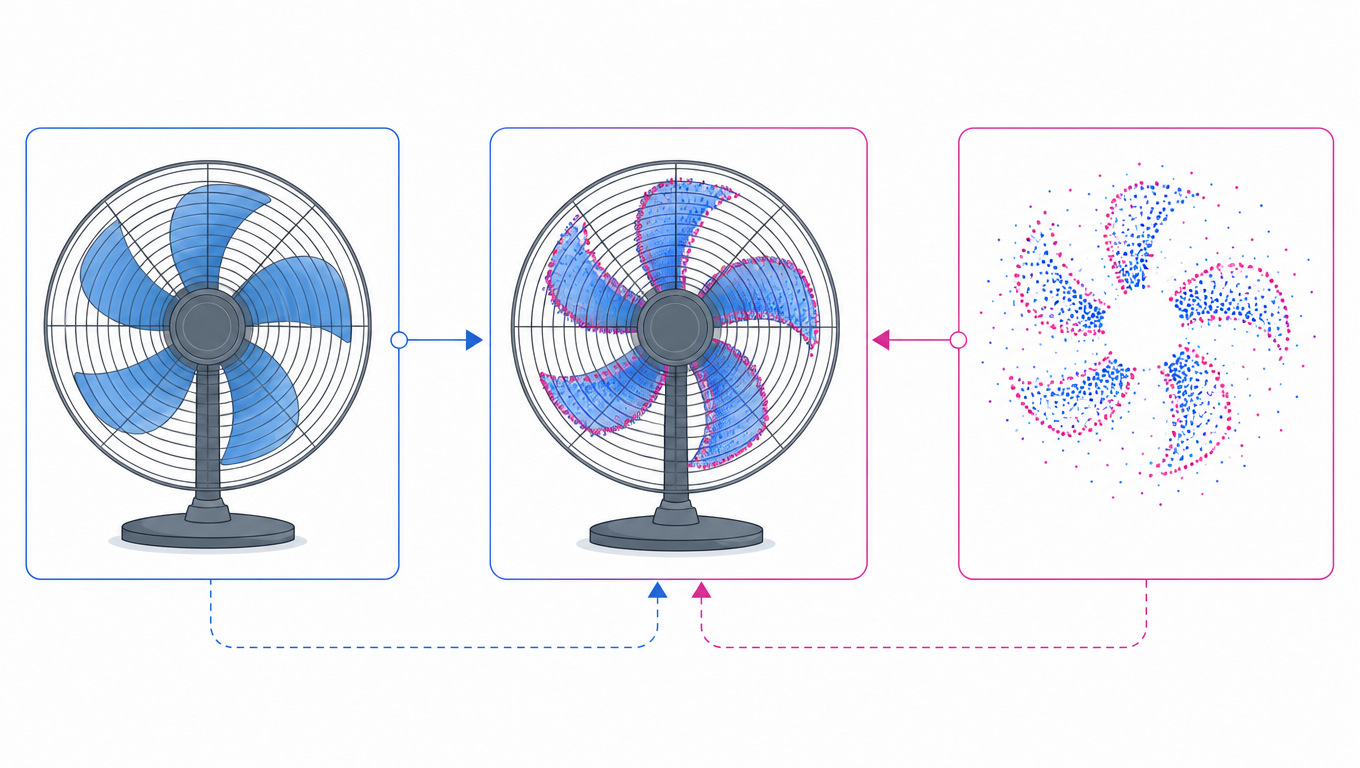

同一高速运动场景，APS 给出清晰图像帧、EVS 给出事件点轨迹，两路融合为同一画面。
HVS vs 纯 EVS 路线
纯 EVS 传感器（如索尼、Prophesee 的纯事件路线）追求事件的极致性能，但通常不输出图像；HVS 在一颗粒内同时给出图像与事件，更适合"既要画面、又要事件"的落地场景——识别、监控、交互等需要图像上下文的应用。
4. 参数如何影响画面：accumulation time（累积时间）
事件相机本身只输出稀疏的事件点。要"看成画面"，需要把一段时间窗内的事件累加成一帧，这个时间窗就是 accumulation time（累积时间）：
- 累积时间过短 → 事件太少，画面稀疏、断裂，看不清目标；
- 累积时间合适 → 运动目标轮廓清晰；
- 累积时间过长 → 多次运动叠加，画面拖尾、糊在一起。

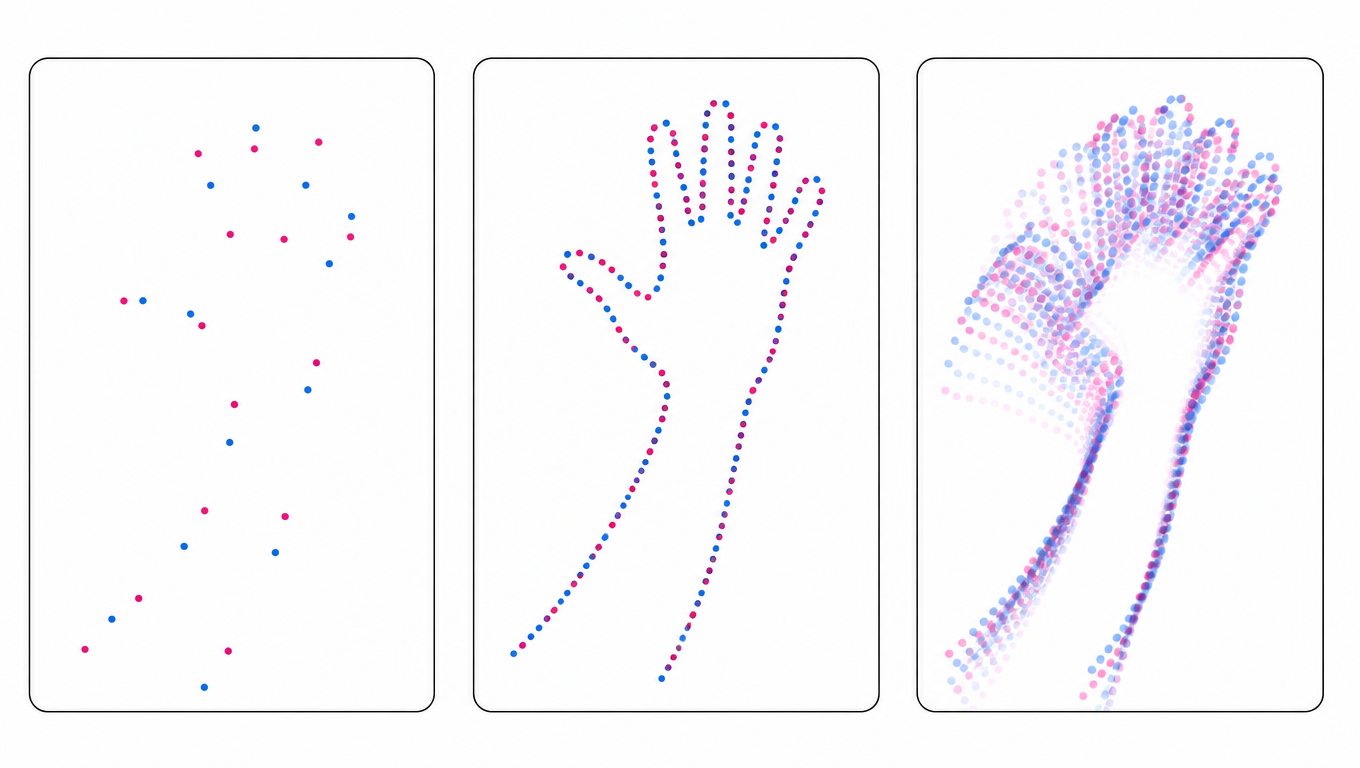

同一挥手场景，累积时间过小则画面稀疏断裂、合适则轮廓清晰、过大则拖尾糊在一起。
如何调整
USB 相机在 MultiVision Studio 中调整累积参数；MIPI 模块在 RDK X5 的 evs_live_player 中处理叠帧。
累加时间还与显示帧率耦合：当累加时间等于帧周期（1 / 帧率）时每个事件恰好出现一次（满累加 full）；大于帧周期则同一事件跨多帧（过累加 over，呈慢动作 / 拖影）；小于帧周期则大部分事件被丢弃（欠累加 under）。三种方案的取舍与 XYT 三维可视化见 事件可视化。
录制 ≠ 可视化
累加时间只是显示参数，类似播放器的慢动作。用 MultiVision Studio 或 evs_live_player 录得的 RAW / EVT2 文件保存的是全部原始事件，与录制时设的累加时间无关——回放时可任意重设。详见 事件可视化。
易混淆：时间分辨率 ≠ 延迟
时间分辨率指事件时间戳的精度（微秒级），取决于像素电路，是"记录有多细"。延迟指事件从产生到被下游使用的实际滞后，受传输、处理、调度等影响。两者无关：可以有微秒级时间分辨率但毫秒级端到端延迟。
5.应用场景
- 工业质检 ：高速产线缺陷检测
- 智能交通 ：快速目标跟踪、车道保持
- 机器人导航 ：低光环境、复杂动态场景下的稳定导航
- 增强现实/虚拟现实（AR/VR） ：低延迟手势识别与交互
- 医疗成像 ：如眼动追踪、神经监测
6.总结
事件数据通过仿生机制与异步处理技术，解决了传统视觉系统的算力瓶颈与动态场景局限性，其低功耗、高实时性及隐私保护特性，使其在消费电子、自动驾驶等领域展现出独特优势。随着神经拟态计算生态的成熟，事件数据将推动边缘智能设备的进一步发展。
在传统的图像传感系统中，相机以固定帧率周期性地捕获完整图像。无论场景是否发生变化，每一帧图像都包含整幅视野的亮度值。这种方法虽然直观，但存在两个根本性限制：
- 低时间分辨率 ：固定帧率无法反映快速变化的动态场景。
- 冗余信息 ：大多数像素在相邻帧之间没有发生显著变化，却仍被重复采集，造成资源浪费。
事件视觉（Event-based Vision）彻底打破了这种框架。它不再“拍摄”图像，而是 感知变化 。
