07 MultiVision Studio 介绍

1.简介

MultiVision Studio 是一款由ShiMetaPi开发的图形化工具，专为视觉融合相机（RGB+EVS）设计，支持可视化、配置和分析基于图像和事件的视觉数据的多功能软件。

没有相机？

可先到资料下载 — 示例录像下载一个 .raw 文件，在本工具中回放，体验预览、EVT2→CSV 导出等全部功能。

2.驱动安装

【安装准备】

确保事件相机通过USB3.0接口与计算机连接。
启动设备电源，等待系统识别硬件。

【驱动驱动】

运行 USB Function Filesystem安装程序，自动完成驱动部署。
若驱动未自动安装，重启计算机并进入禁用驱动程序强制签名模式：

设置→更新与安全→恢复→立即重启→疑难解答→高级选项→启动设置→禁用驱动程序签名强制

1741053780053

【验证安装】

打开设备管理器，确认 USB Function Filesystem显示为已启用状态。

3.MultiVision Studio功能

3-1 使用须知

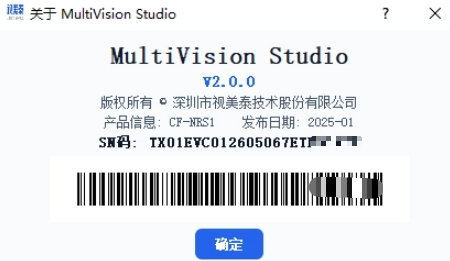

本软件主要实现的功能是相机原始数据的实时预览、录制回放、滤波效果、OTA升级、SN码获取，并提供了一个EVT2转CSV可视化文本的工具。

3-2 软件的基本使用

1. 获取MultiVision Studio程序

解压前请先关闭杀毒软件。

获取程序文件夹

rktools:系统升级工具

ffmpge:音视频处理工具

MultiVision Studio:图形化工具

2. 应用界面

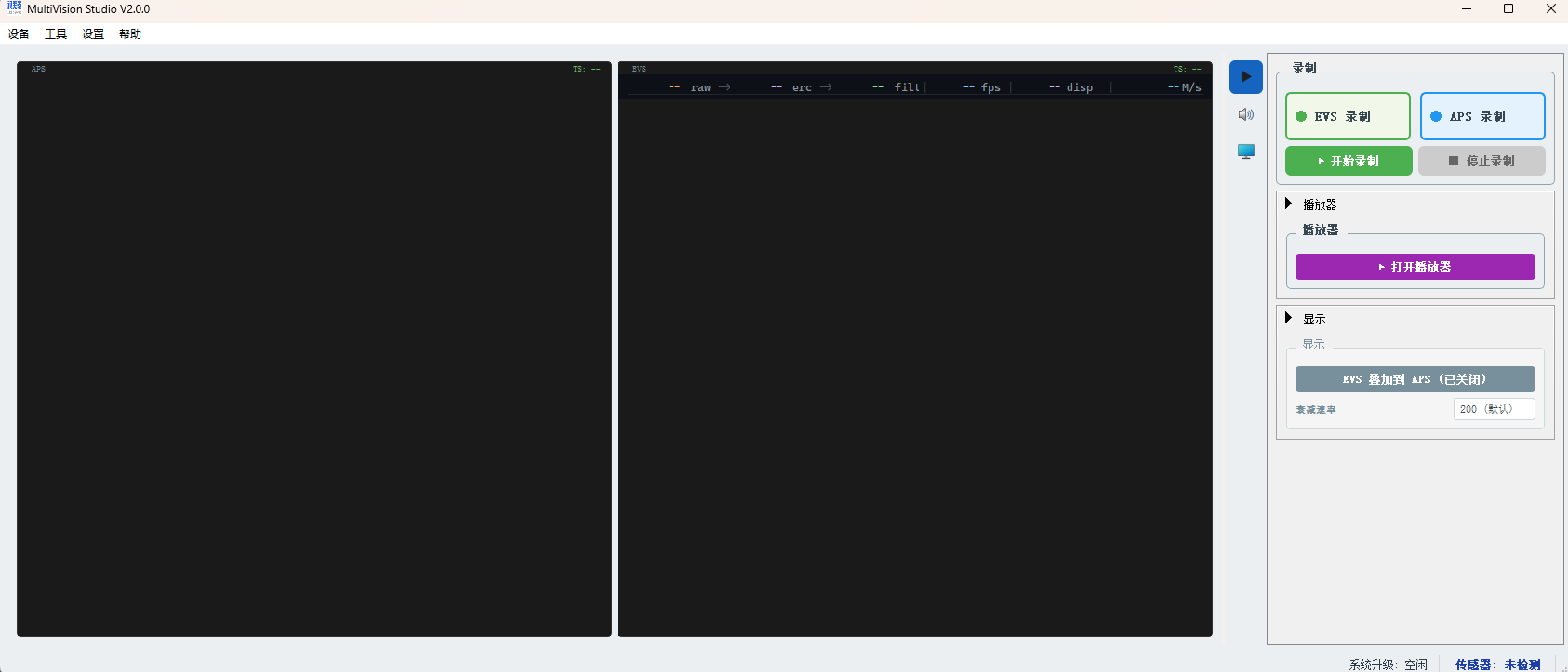

应用界面

左上角点击设备可以打开实时预览，或使用快捷键 Ctrl + S。

打开设备

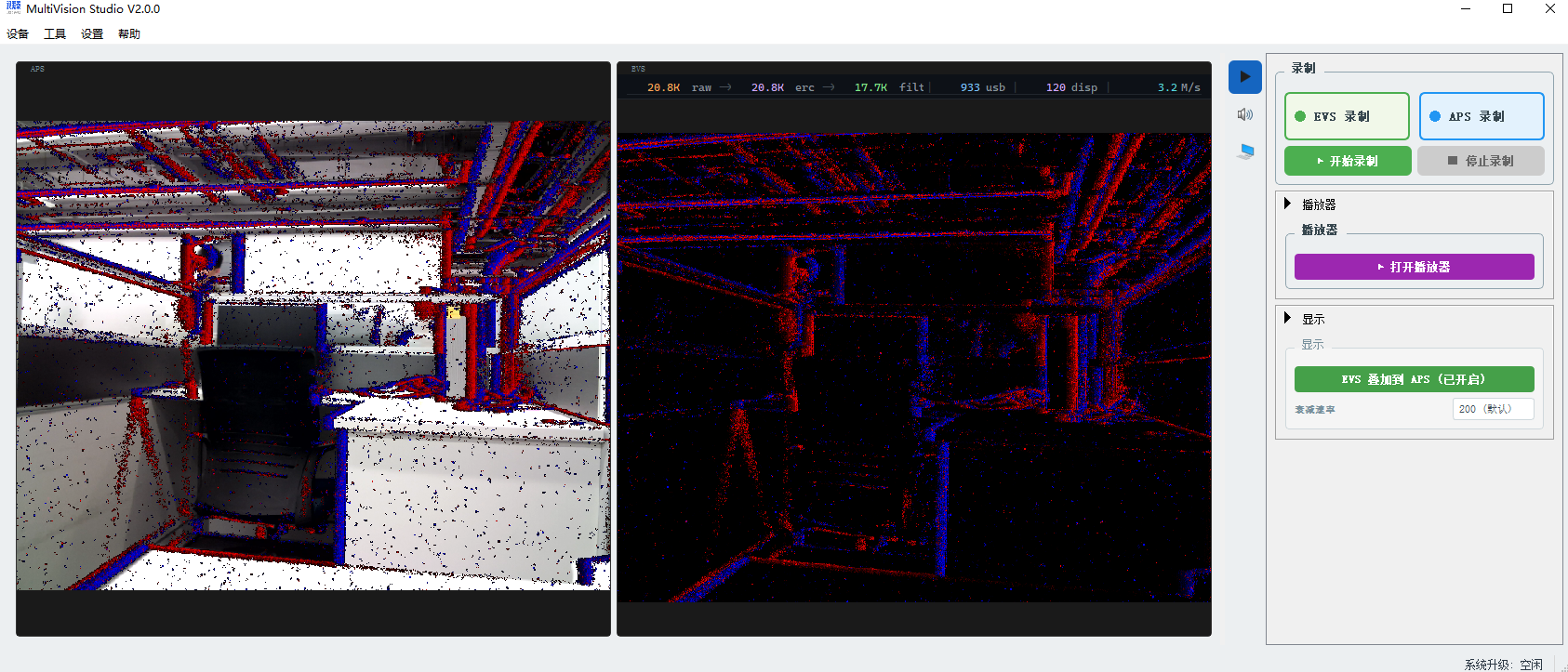

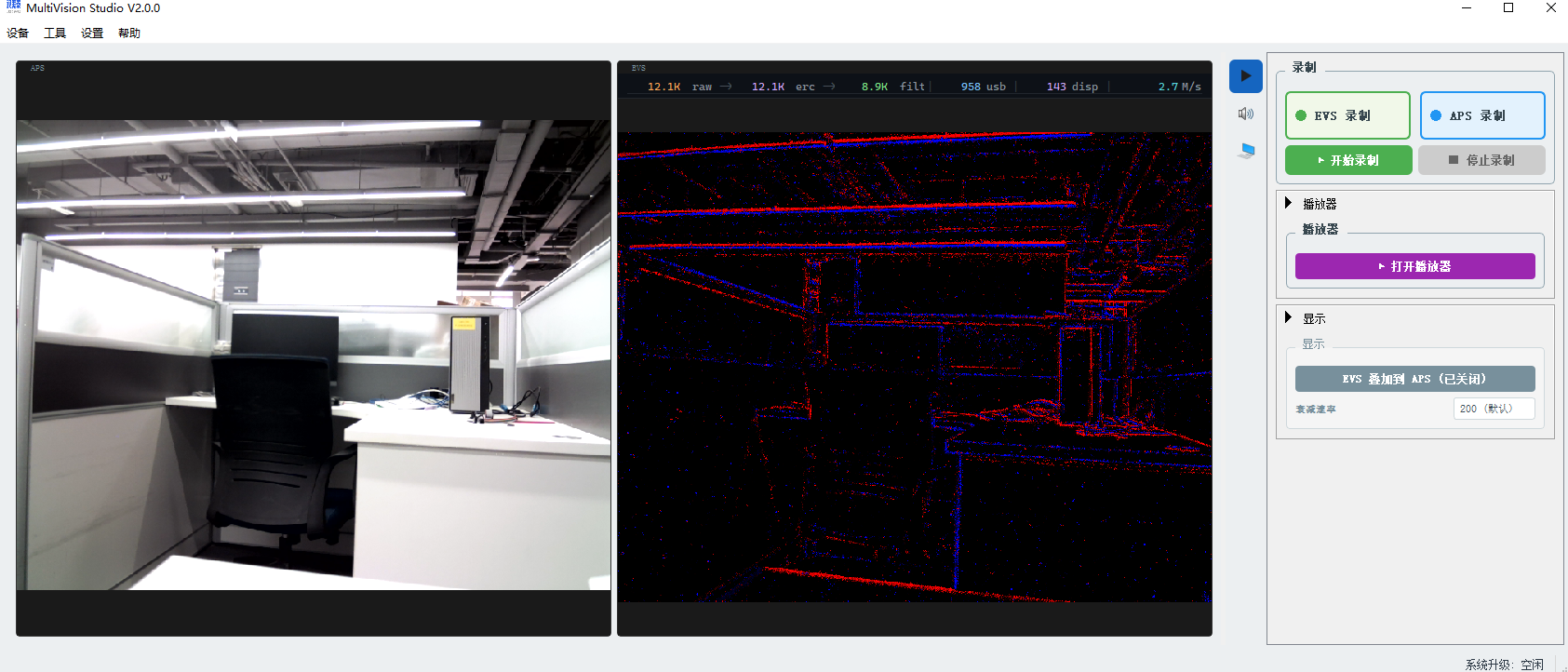

画面预览

3.EVS 事件参数

EVS参数

raw：原始事件量

erc：ERC事件率限制后事件量 filt：滤波后事件量

fps：EVS事件帧率

disp：EVS事件渲染帧率 M/S：usb传输带宽

3-3 录制功能区

功能显示

左上角点击 “设置” 可以打开录制设置。

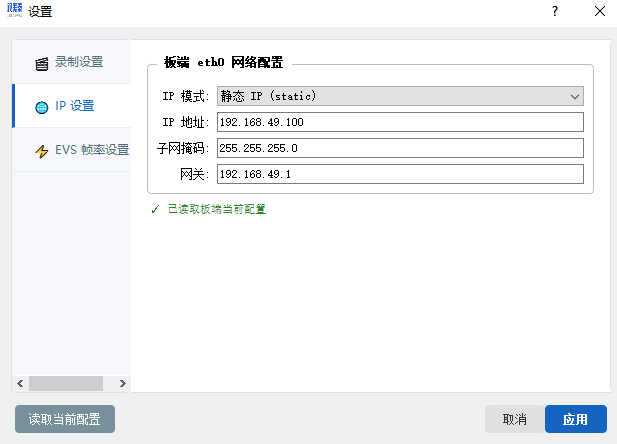

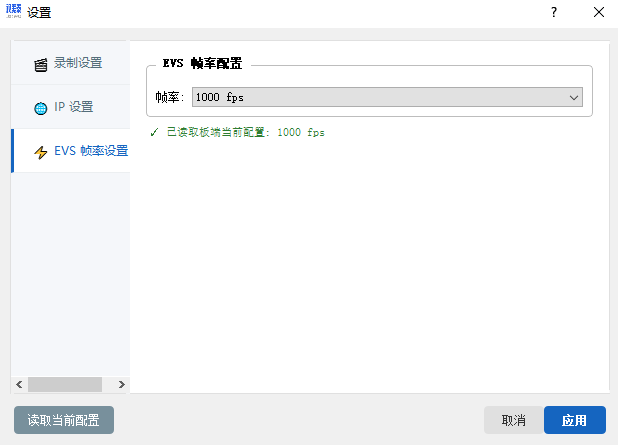

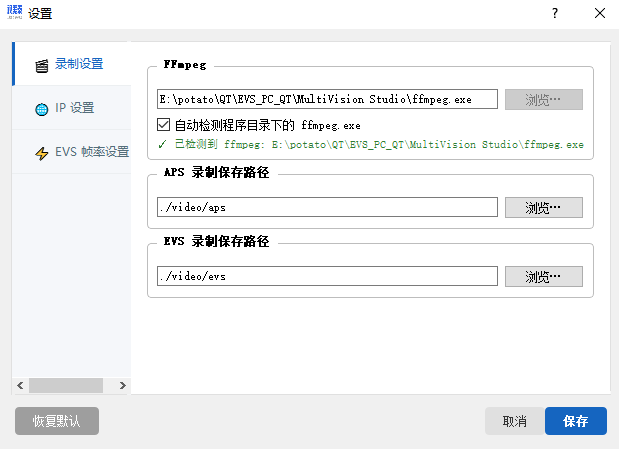

录制功能

左上角点击 “工具-显示/隐藏功能区” 可以打开功能区。

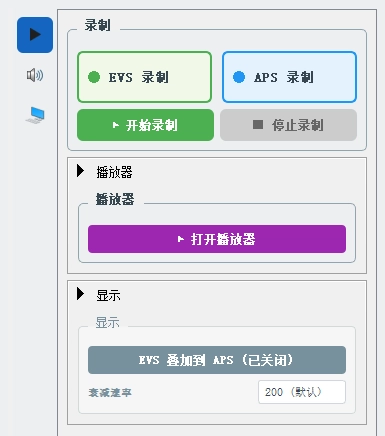

录制工具

3-3-1 录制回放

可选择EVS、APS分别录制或同时录制

录制完成

APS录制：可选择是否转为MP4格式或者AVI格式（需要ffmpeg.exe工具）

MP4格式无时间戳、AVI格式带时间戳可根据需求保存

APS文件

EVS录制：raw数据，可通过播放器或转为csv格式查看

EVS文件

3-3-2 播放器回放

播放器

选择EVS（raw）\APS（mp4/avi）文件

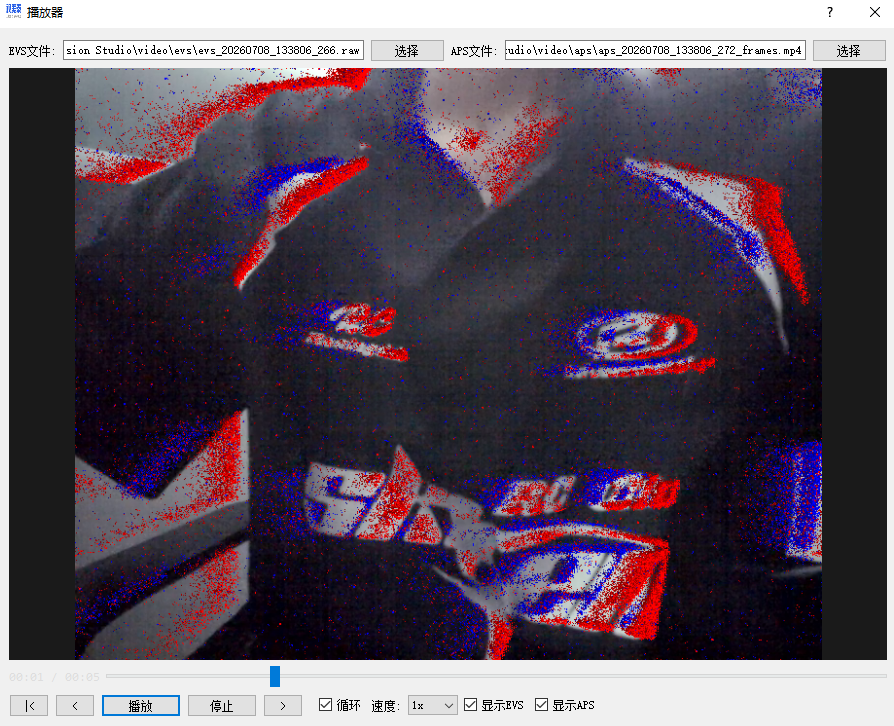

播放器实例

3-3-3 显示功能区

1.EVS叠加到APS:

播放器实例

2.衰减速度

衰减速度

值越大 → 衰减越慢 → 余晖/拖尾越长**：已触发的事件在画面上保留更久，适合观察运动轨迹和运动模式

值越小 → 衰减越快 → 余晖/拖尾越短**：画面更新更"干净"，只显示最近的事件，适合观察瞬时变化

3-4 事件控制区

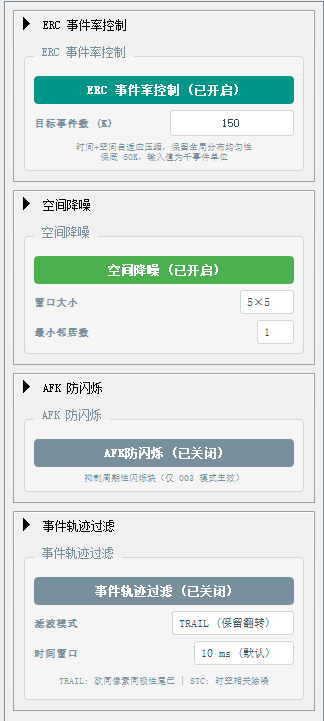

事件控制

3-4-1 ERC 事件率控制

作用：限制每帧渲染的事件数量上限，防止事件量过大时画面渲染卡死。

3-4-2 空间降噪

作用：滤除孤立噪点事件。真实物体的运动会在相邻像素产生事件簇，而传感器噪声表现为孤立的单像素事件。

参数：

参数	选项	含义
窗口大小	3×3 / 5×5(默认) / 7×7	搜索邻居的范围，窗口越大越宽松
最小邻居数	1 / 2(默认) / 3	窗口内至少需要多少邻居才算有效信号

3-4-3 AFK 防闪烁（Anti-Flicker）

作用：抑制周期性闪烁光源产生的固定频率噪点（如 PWM 调光的 LED 灯）。这类光源以固定周期反复触发同一区域的事件，肉眼不可见但在 EVS 上表现为持续闪烁块。

默认关闭，因为仅对特定光源场景有效。

3-4-4 事件轨迹过滤

作用：像素级时序滤波，去除高对比度边缘处的"拖尾冗余事件"和孤立时序噪点。运行在 AFK 和空间降噪之前。

三种模式

模式	策略	效果
TRAIL (保留翻转)	同像素同极性事件，在时间窗口内只保留第一个（极性翻转立即保留）	砍掉拖尾，保留边缘变化
STC-保留轨迹	检查 3×3 邻域是否有同极性事件，有则保留全部	保留完整运动轨迹
STC-斩断轨迹	检查 3×3 邻域，有则每个像素极性只保留一次	仅保留轮廓首事件
